Таблица сопл
Тип, давление газа
Маленькая горелка
Нормальная
горелка
Большая
горелка
Мини-вок
Станда-ртная
Экс-пресс
Число Воббе
макс.
мин.
макс.
мин.
макс.
мин.
макс.
мин.
макс.
мин.
Природный газ H
Wo=45,7÷
54,7 MJ/ m
3
,
Номинальная
тепловая
нагрузка, кВт
1
0,36
1
0,36
1,90
0,46
3
0,76
3,3
1,56
Природный газ E,
Природный газ E+
Расход, л/ч
95,21
34,4
95,21
34,4
180,9
43,8
285,64
72,4
314,2
148,5
Wo=40,9÷
54,7 MJ/m
3
G20,
Обозначение
форсунки
(1/100 мм)
77
-
78
-
104
-
129
-
134
•
p=20mbar
Шифр форсунки
162081
162082
162083
162084
162086
Сжиженный газ 3+,
3B/P
Wo=72,9÷
Номинальная
тепловая
нагрузка, кВт
1
0,36
1
0,36
1,90
0,46
3
0,76
3,3
1,56
87,3MJ/m
3
Расход, г/ч
71,7
26,2
71,7
26,2
138,1
33,4
215,0
55,3
239,9
113,4
G30
p=30 mbar
Обозначение
форсунки
(1/100 мм)
50
29/24
50
29/24
69
33/26
87
43/33
91
57/57
Шифр форсунки
162162
162162
162164
162165
162167
Природный газ H
Wo=45,7÷
54,7 MJ/ m
3
,
Номинальная
тепловая
нагрузка, кВт
1
0,36
1
0,36
1,90
0,46
3
0,76
3,3
1,56
G20,
Расход, л/ч
95,21
34,4
95,21
34,4
180,9
43,8
285,64
72,4
314,2
148,5
p=13mbar
Обозначение
форсунки
(1/100 мм)
85
-
85
-
1,15
-
145
-
152
•
Шифр форсунки
609272
162169
162171
162172
162174
Встроены форсунки для сжиженного газа. Для местного и природного газа необходимо установить их на отверстии трубы в
соответствии с расходом газа (отвинтить макс. 1,5 оборота от насадки).
Обозначения сопла для минимума зависит от производителя. Первая цифра действительна для IMIT, а другая для
COPRECI.
Мощности горелок указаны с учетом тепловые значения Hs.
Внимание: эти работы может произвести только специалист, уполномоченный дистрибьютором газа или
уполномоченным сервисом!
Подключение аппарата к другому типу газа
• Перед подключением отключите аппарат от электросети.
• Замените форсунки для номинальной тепловой нагрузки
на соответствующие форсунки для нового вида газа (см.
таблицу);
• Форсунку для минимальной тепловой нагрузки
отвинчивайте до тех пор, пока не достигнете
минимальной тепловой нагрузки.
• Форсунку для минимальной нагрузки не отвинчивайте
больше чем на 1,5 оборота.
После подключения плиты:
• переклейте старую наклейку на новую с
соответствующими изменениями,
• проверьте функциональность и герметичность аппарата.
Устанавливаемые элементы
Устанавливаемые элементы горелок доступны после
демонтажа панели управления, а устанавливаемые
элементы духовки и инфра горелок после демонтажа
панели управления и горелок.
• Снимите несущую решётку и покровы горелок с короной
• Снимите кнопки управления
• Отвейте нижние прикрепляющие винты панели
управления и её снимите.

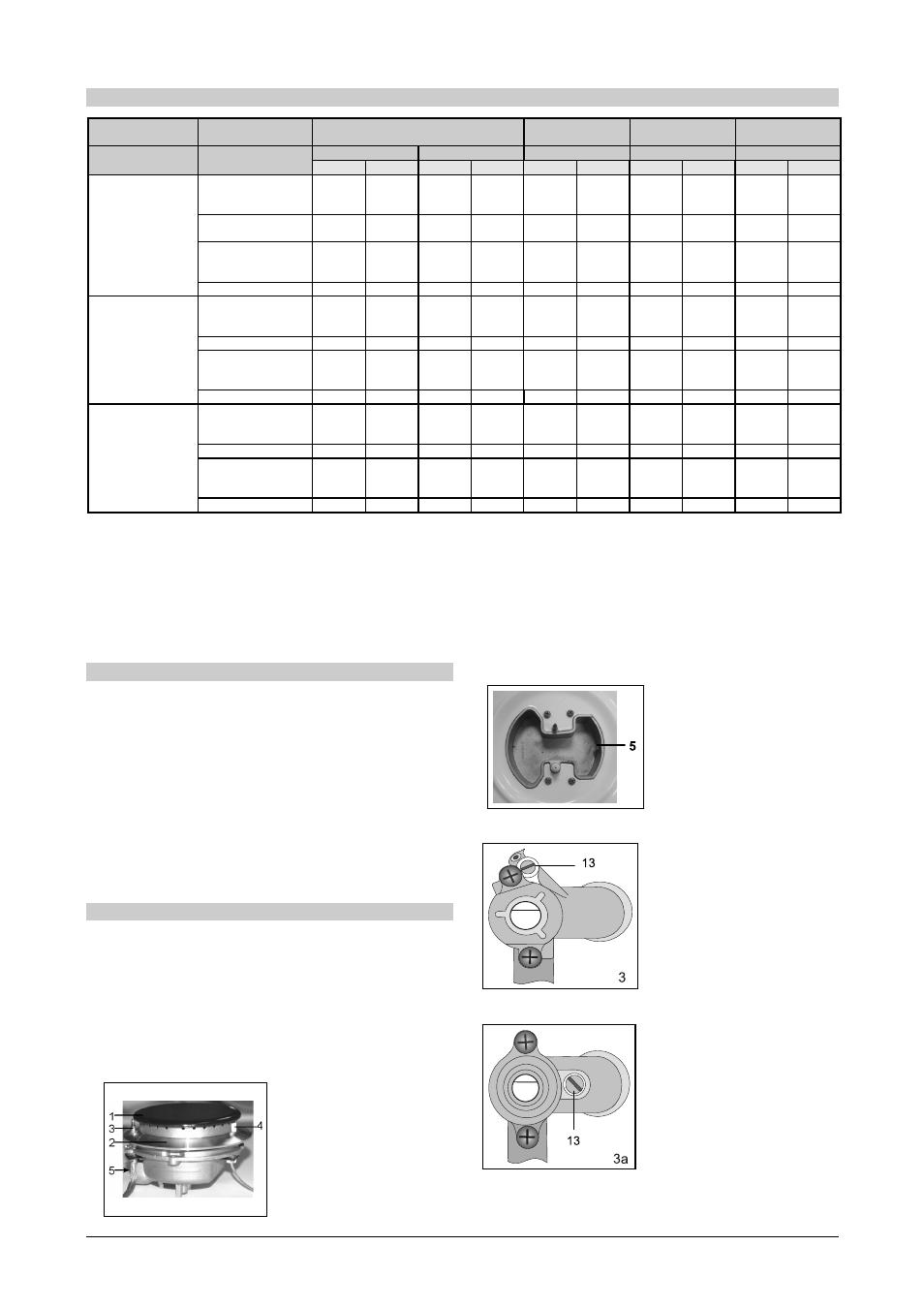

Горелка (рисунок 1)
1
1 Крышка коронки горелки
2 Коронка горелка с
носителем крышки горелки
3 Термоэлемент
(только в некоторых
моделях)
4 Свечка электроподжига
5 Форсунка
Мини-вок (рисунок 2)
5 форсунка
Защищённый газовый кран (рисунок 3)
13 Регулировочный винт для
минимальной тепловой
нагрузки
Незащищённый газовый кран (рисунок 3a)
13 Регуляционный винт для
минимальной тепловой
нагрузки
2
