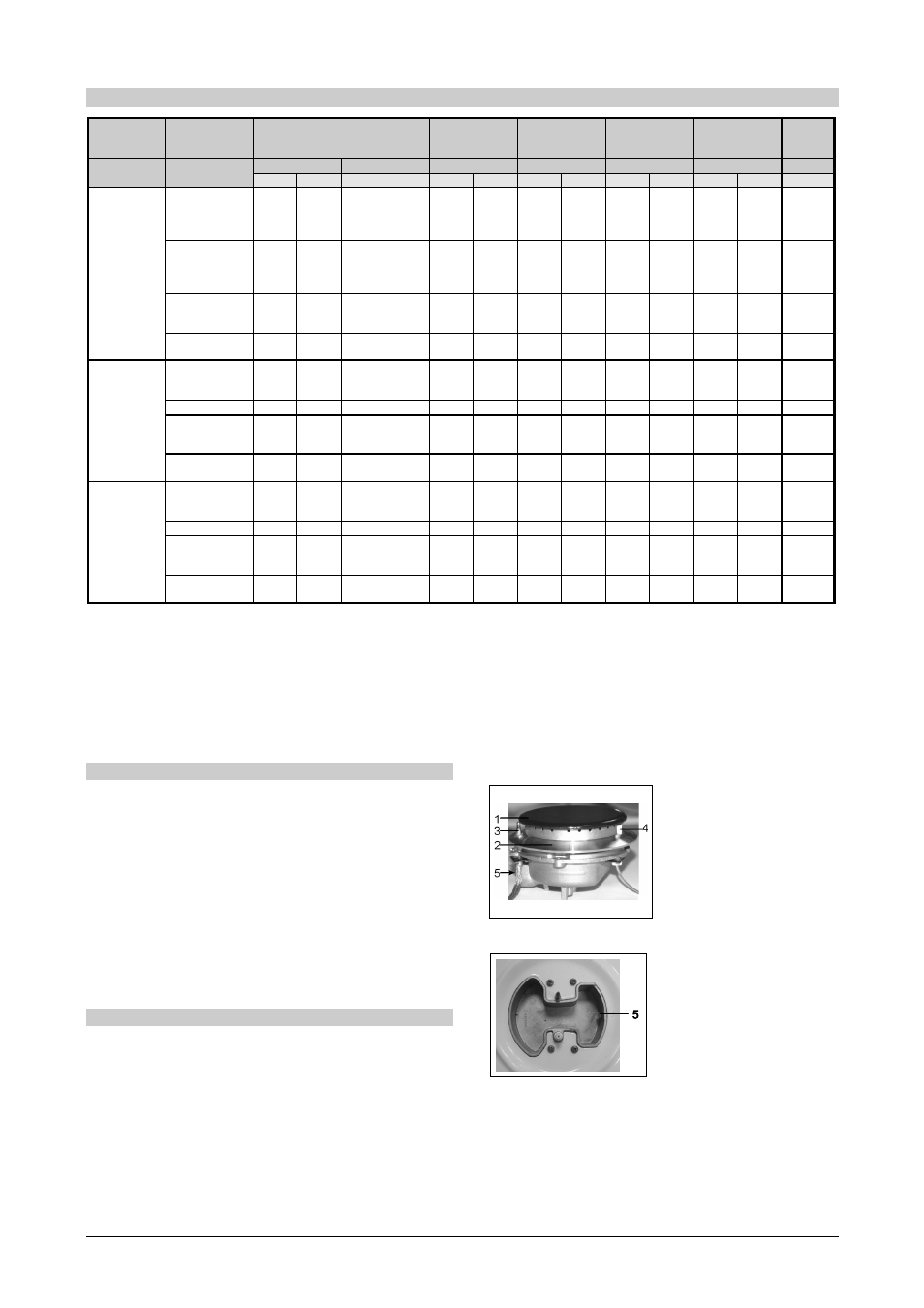

Таблица форсунок
Тип,
давление
газа
Маленькая горелка
Нормальная
горелка
Большая
горелка
Мини-вок
Горелка
духовки
Инфра-
горелка
Число Воббе
Станда-ртная
Экс-пресс
макс.
мин.
макс.
мин.
макс.
мин.
макс.
мин.
макс.
мин.
макс.
мин.
Природный
газ H
Wo=45,7
÷
54,7 MJ/ m
3
,
Номинальная
тепловая
нагрузка, кВт
1
0,36
1
0,36
1,90
0,46
3
0,76
3,3
1,56
3,5
0,81
2,7
Природный
газ E ,
Природный
газ E+
Расход, л/ч
95,21
34,4
95,21
34,4
180,9
43,8
285,64
72,4
314,2
148,5
339
77,1
259
Wo=40,9
÷
54,7 MJ/m
3
G20,
Обозначение
форсунки
(1/100 мм)
77
-
78
-
104
-
129
-
134
•
135
•
120
p=20mbar
Шифр
форсунки
162081
162082
162083
162084
162086
609288
609287
Сжиженный
газ 3+, 3B/P
Wo=72,9
÷
Номинальная
тепловая
нагрузка, кВт
1
0,36
1
0,36
1,90
0,46
3
0,76
3,3
1,56
3,5
0,81
2,7
87,3MJ/m
3
Расход, г/ч
71,7
26,2
71,7
26,2
138,1
33,4
215,0
55,3
239,9
113,4
250,9
58,9
193,5
G30
p=30 mbar
Обозначение
форсунки
(1/100 мм)
50
29/24
50
29/24
69
33/26
87
43/33
91
57/57
90
42/42
81
Шифр
форсунки
162162
162162
162164
162165
162167
609290
609289
Природный
газ H
Wo=45,7
÷
Номинальная
тепловая
нагрузка, кВт
1
0,36
1
0,36
1,90
0,46
3
0,76
3,3
1,56
3,5
0,81
2,7
54,7 MJ/ m
3
,
Расход, л/ч
95,21
34,4
95,21
34,4
180,9
43,8
285,64
72,4
314,2
148,5
339
77,1
259
G20,
p=13mbar
Обозначение
форсунки
(1/100 мм)
85
-
85
-
1,15
-
145
- 152
•
156
•
134
Шифр
форсунки
609272
162169
162171
162172
162174
621111
621111
Встроенные форсунки предназначены для сжиженного газа. Для местного и природного газа необходимо установить их на
отверстии трубы в соответствии с расходом газа (отвернуть максимум на 1,5 оборота от насадки).
Обозначения форсунки для минимальных значений зависит от производителя. Первая цифра действительна для IMIT, а
другая для COPRECI.
Мощности горелок указаны с учетом тепловых значений Hs.
Внимание: эти работы может производить только уполномоченный специалист или сервисная служба!
Настройка на другой вид газа
• Перед настройкой на другой вид газа аппарат не нужно
демонтировать.
• Перед настройкой отключите газовую плиту от
электросети.
• Замените имеющиеся форсунки номинальной тепловой
нагрузки соответствующими форсунками для нового
вида газа (см. таблицу).
• форсунки для минимальной тепловой нагрузки
прикрутите или же открутите таким образом, чтобы
достичь минимальной тепловой нагрузки.
• Форсунки для минимальной нагрузки не откручивайте
более чем за 1,5 оборота.
• Установите режим первичного воздуха на горелке
духовки и инфракрасной горелке.
Комплектующие элементы
Комплектующие элементы горелок доступны после
демонтажа панели управления, а установочные элементы
духовки и инфракрасных горелок - после демонтажа
панели управления и горелок.
• Снимите несущую решётку и крышки горелок с коронкой
• Снимите ручки управления
• Отвинтите нижние крепежные винты панели управления
и снимите ее.
Горелка (рисунок 1)
1
1 Крышка коронки горелки
2 Коронка горелка с
носителем крышки горелки
3 Термоэлемент
(только в некоторых
моделях)
4 Свечка электроподжига
5 Форсунка
Мини-вок (рисунок 2)
5 форсунка
2
