Инструкция по эксплуатации JVC UX-L40R RU
Страница 12
– 7 –
Русский
ANTENNA
1
2
RIGHT
SPEAKER
IMPEDANCE
MIN 6
LEFT
SPEAKERS
1
2
3
1

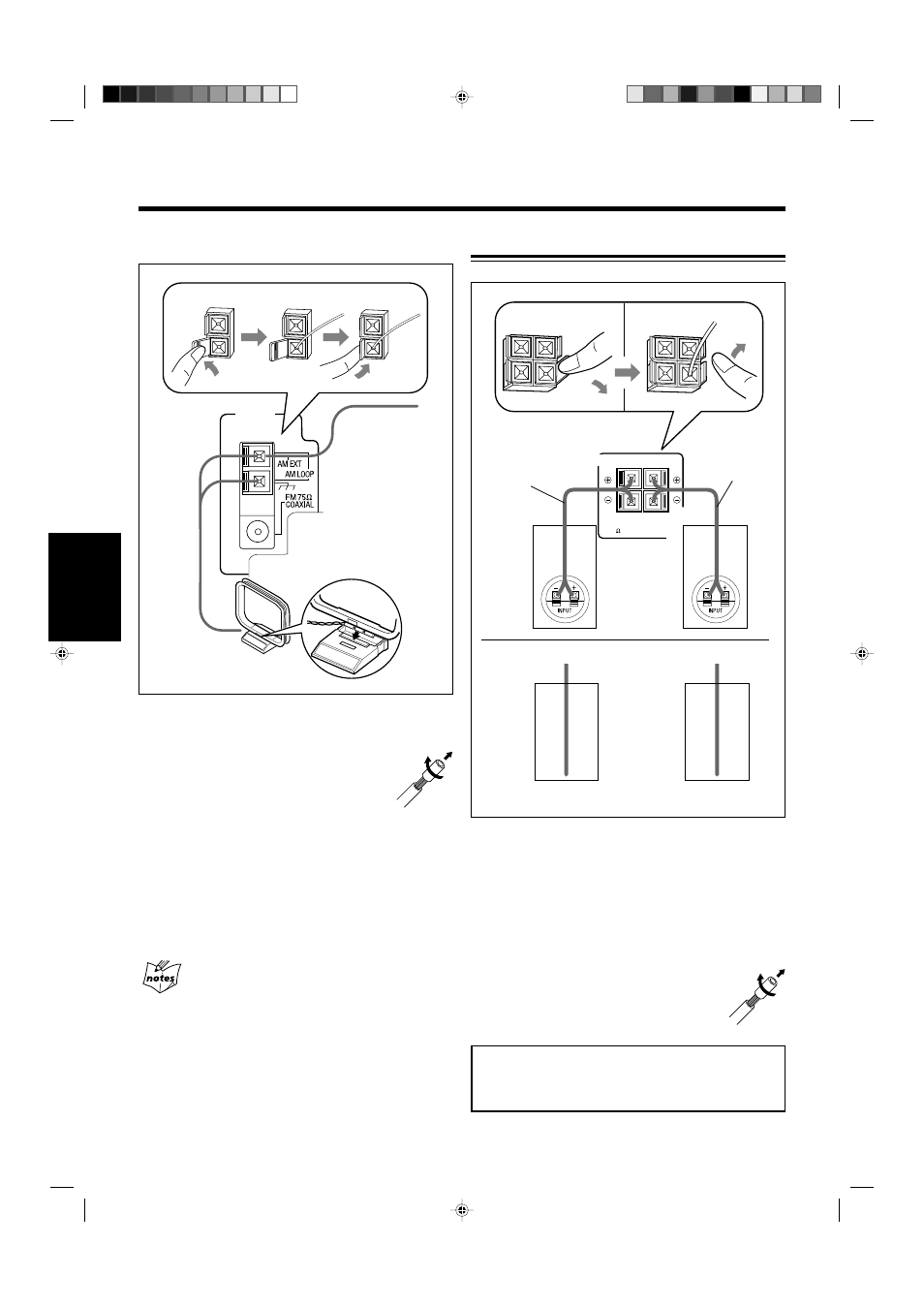

Подсоедините рамочную AM-антенну к
гнездам AM LOOP, как показано на
рисунке.
• Если провода покрыты изоляцией, то
закрутите жилы на конце каждого
провода, затем удалите изоляцию.
2
Поворачивайте рамочную AM-антенну до
обеспечения наилучшего приема.
Подключение наружной AM (СВ/ДВ)-антенны
В случае плохого приема подсоедините один провод с
виниловой изоляцией к гнезду AM EXT и вытяните его в
горизонтальном направлении. (Рамочная AM-антенна
должна оставаться подсоединенной).
Для наилучшего приема в диапазонах FM и AM (СВ/ДВ)
• Убедитесь, что проводящие элементы антенн не касаются
других гнезд и соединительных проводов.
• Располагайте антенны на удалении от металлических
частей аудиосистемы, соединительных проводов и шнура
сетевого питания.
AM (СВ/ДВ)-антенна
Провод с виниловой
изоляцией (не входит
в комплект поставки)
Рамочная AM− антенна
(входит в комплект поставки)
Подключение акустических колонок
1
Нажмите и удерживайте зажим гнезда для
подсоединения колонки, расположенного на
задней панели аудиосистемы.
2
Вставьте конец провода акустической
колонки в это гнездо.
Соблюдайте полярность гнезд аудиосистемы и
колонок: (+) к (+) и (–) к (–).
• Если провода покрыты изоляцией, то
закрутите жилы на конце каждого
провода, затем удалите изоляцию.
3
Отпустите зажим.
ВАЖНАЯ ИНФОРМАЦИЯ. Используйте акустические
колонки только с таким сопротивлением, которое
указано рядом с гнездами для подключения колонок на
задней панели аудиосистемы.
Шнур
акустической
колонки
Шнур
акустической
колонки
Правая акустическая
колонка
Левая акустическая
колонка
Для модели UX-L40R
Для модели UX-L30R
