WAN1
LAN Console
Internet
Switch
User
Подключение устройства к сети
Figure 5. Basic Cabling Example
Начальная настройка
На маршрутизаторе DSR-500N/1000N
предварительно установлено программное
обеспечение. При включении устройство
готово к настройке. Не смотря на то, что
устройство обладает настройками по
умолчанию, которые позволяют начальное
подключение, необходимо выполнить
дальнейшую настройку в соответствии с
определенными сетевыми требованиями.
Использование Web-интерфейса (UI)
Для использования Web-интерфейса рабочая
станция, с которой выполняется управление
устройством, должна находиться в той же
подсети, что и устройство.
Подключение питания и Включение/
Выключение устройства
Кабель питания переменного тока, входящий
в комплект поставки, соединяет устройство с
заземлителем при подключении к заземленной
розетке переменного тока. В обычном режиме
работы устройство должно быть подключено к
заземлителю.
Для подключения питания к устройству
подключите кабель питания переменного
тока к разъему питания переменного тока,
расположенному на задней панели устройства,
и к источнику питания.
Внимание: При подключении питания
рекомендуется использовать сетевой фильтр.
Для включения DSR-500N/1000N установите
переключатель питания переменного тока (AC
power switch) на задней панели в положение
“on”. Для выключения устройства установите
переключатель питания в положение “off ”.
2. Затем используйте винты, входящие в
комплект поставки, для прикрепления
устройства к стойке.

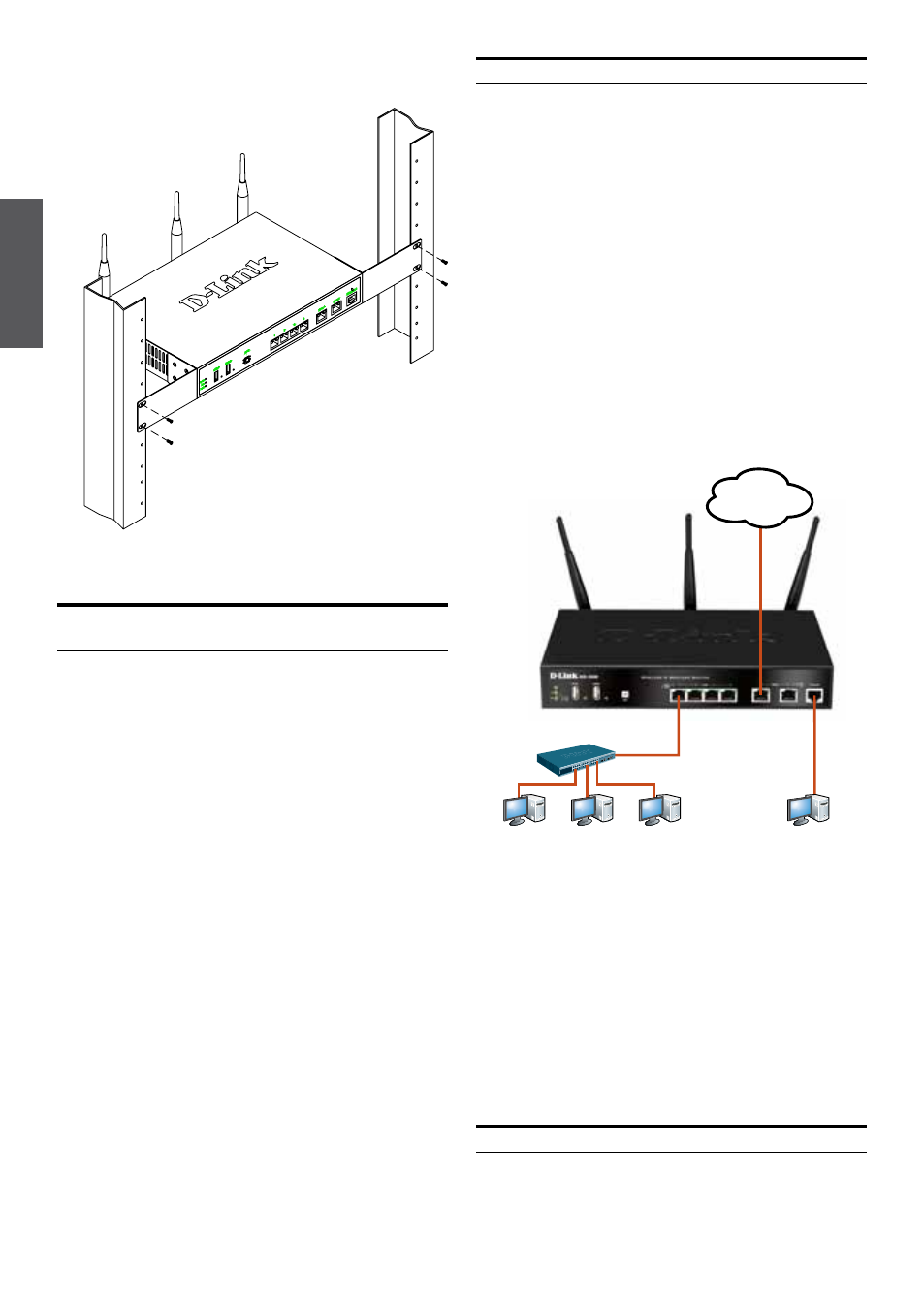

Рис.4 Установка маршрутизатора 802.11n в
стандартную стойку
В данном разделе представлена основная
информация о физическом подключении
DSR-500N / 1000N к сети. Для подключения
необходимых кабелей выполните действия,
указанные на Рис. 5.
1. Подключите кабель RJ-45 к порту WAN1
и внешнему маршрутизатору. Порт WAN1
предварительно присвоен сетевому
сегменту WAN1.
2. Подключите кабель RJ-45 к порту LAN (1-4)
и коммутатору в сетевом сегменте LAN.
3. Подключите кабель RJ45-to-DB9 к
консольному порту для доступа к
интерфейсу командной строки (CLI)
Беспроводной маршрутизатор D-Link 802.11n
