5
Видеокамера, игровая видеоприставка, наушники

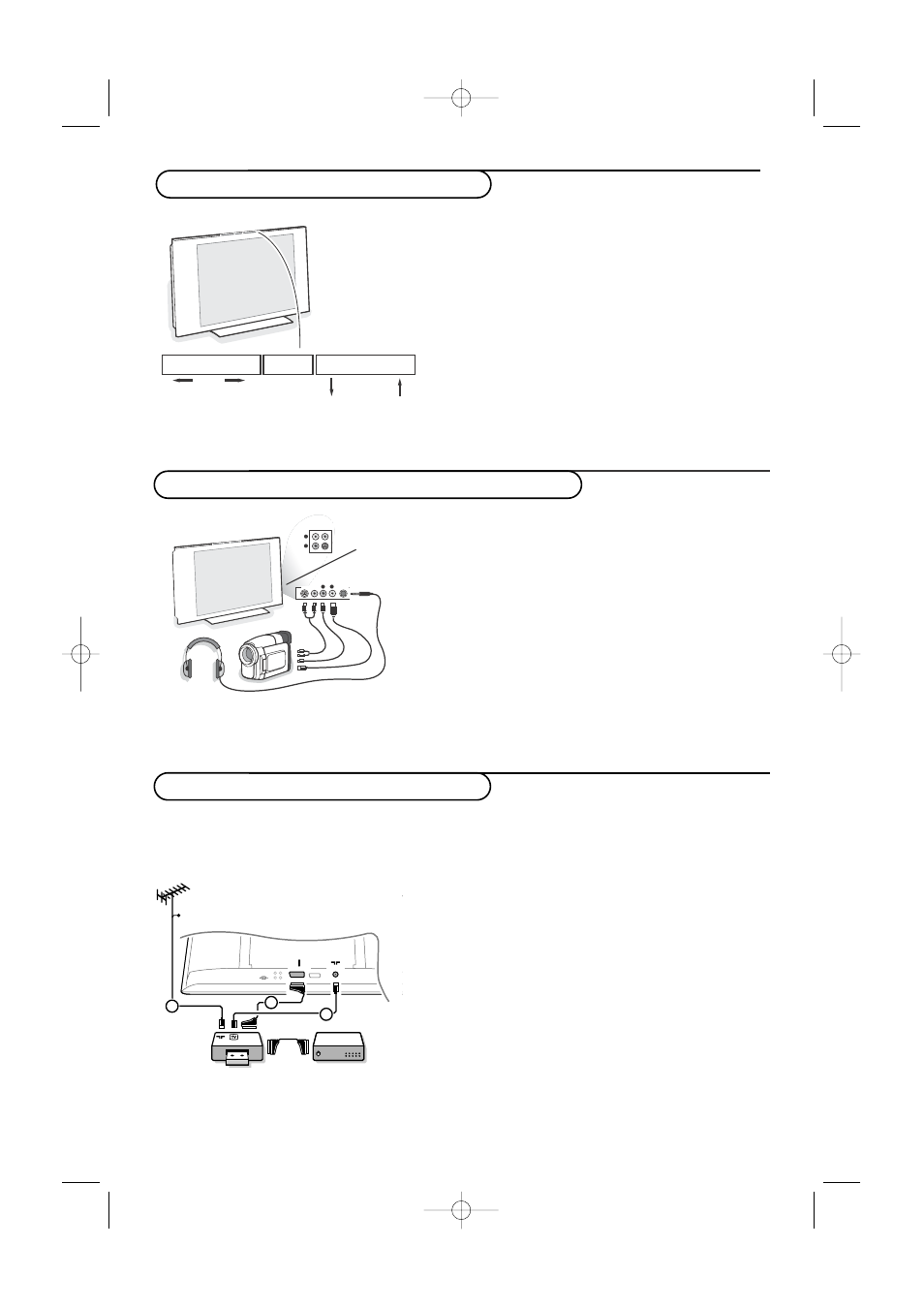

Кнопки на верхней панели телевизора
При утрате либо поломке пульта дистанцион-
ного управления можно изменять некоторые
основные установки с помощью кнопок,
расположенных на верхней панели телевизора.
Нажимайте:
• кнопки -
V
+ для регулировки громкости;
• кнопки
- P/CH +
для выбора телевизионного
канала или источника сигнала.
С помощью кнопки
MENU/OK
можно вызвать
главное меню без помощи пульта
дистанционного управления.
Используйте:
• кнопку
V
+ и
- P/CH +
для выбора пунктов
меню, нажимая их для перемещения в нужном
направлении, как показано на рисунке;
• кнопку
MENU/OK
для выхода из меню.
MENU/OK
- V +
- P/CH +
Видеокамера, игровая видеоприставка
Разъемы для аудио- и видео-устройств и сигнала стандарта
S-VIDEO располагаются на правой панели телевизора либо,
на моделях с большой диагональю экрана, в нижней части
телевизора. Выполните подключения, как показано на
рисунке. Выберите AV с помощью кнопки v.
При использовании монофонического устройства, подключите
кабель звукового сигнала к разъему AUDIO L. Звук будет
автоматически воспроизводиться левым и правым
громкоговорителями телевизора.
Наушники (только для модели 30PF9946)
Кнопки -
V
+ позволяют отрегулировать громкость звука в
наушниках.
Коэффициент сопротивления наушников должен составлять
от 32 до 600 Ом.
L
R
S-VIDEO
S-VIDEO
S-VIDEO
VIDEO IN
VIDEO IN
VIDEO
AUDIO
S•
VHS
V
H
S
AUDIO
A
U
D
IO
VIDEO IN
V
ID
EO
IN
S•VHS
AUDIO
VIDEO IN
L
L
R
Разъемы на задней панели телевизора
Записывающее устройство
(Видеомагнитофон, записывающий DVD-плеер)
Примечание: Не размещайте видеомагнитофон слишком близко к экрану, поскольку некоторые
видеомагнитофоны восприимчивы к сигналам, исходящим от дисплея. Расстояние до экрана
должно быть не менее 0,5 м
EXT 1
CABLE
RECORDER
DECODER
1
3
2
Подключите, как показано на рисунке, антенные кабели
1
,
2
и, для получения наилучшего качества
изображения, еврокабель
3
. При отсутствии
евроразъема, единственным возможным способом
подключения является антенный кабель. Необходимо
настроить телевизор на тестовый сигнал, выдаваемый
записывающим устройством и назначить программу с
номером 0, либо с номером в интервале от 90 до 99 (см.
«Ручная установка», стр. 7).
См. также руководство по записывающему устройству.
Декодер и видеомагнитофон
Подключите еврокабель
4
к своему декодеру и к
специальному евроразъему видеомагнитофона. См.
также инструкцию по эксплуатации видеомагнитофона.
Вы можете также подключить декодер еврокабелем
непосредственно к входам
EXT1
или
EXT
2.
Только для 30/37/42PF9946.)
