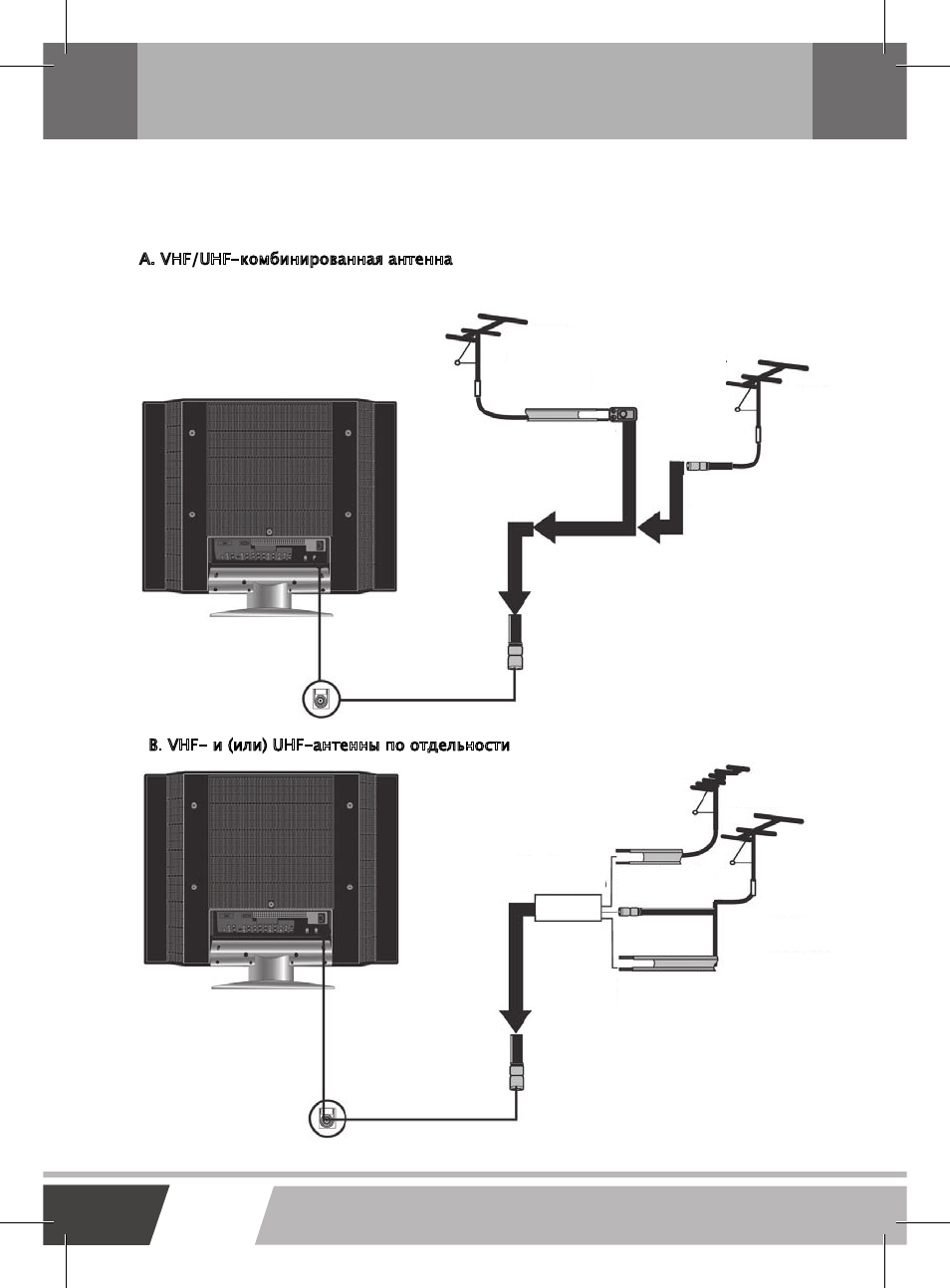

Воспользуйтесь одной из следующих диаграмм для подключения к внешней ан-
тенне:
A) подключение к внешней VHF/UHF-комбинированной антенне;
B) подключение к внешним VHF- и (или) UHF-антеннам по отдельности.
A. VHF/UHF-комбинированная антенна
B. VHF- и (или) UHF-антенны по отдельности
V H F/ U H F -
антенна
Переходник со-
противлением 300-
75Ом (в комплект
не входит)
VHF/UHF-
антенна
Двухосный
кабель сопро-
тивлением
300 Ом
Коаксиальный
кабель сопро-
тивлением
75 Ом
UHF-антенна
VHF-антенна
Коаксиальный
кабель сопро-
тивлением 75Ом
Двухосный ка-
бель сопротивле-
нием 300 Ом
ВыходВход
Двухосный
кабель сопротив-
лением 300 Ом
NL26S701
NL32S701
16
Установка ЖКтелевизора
