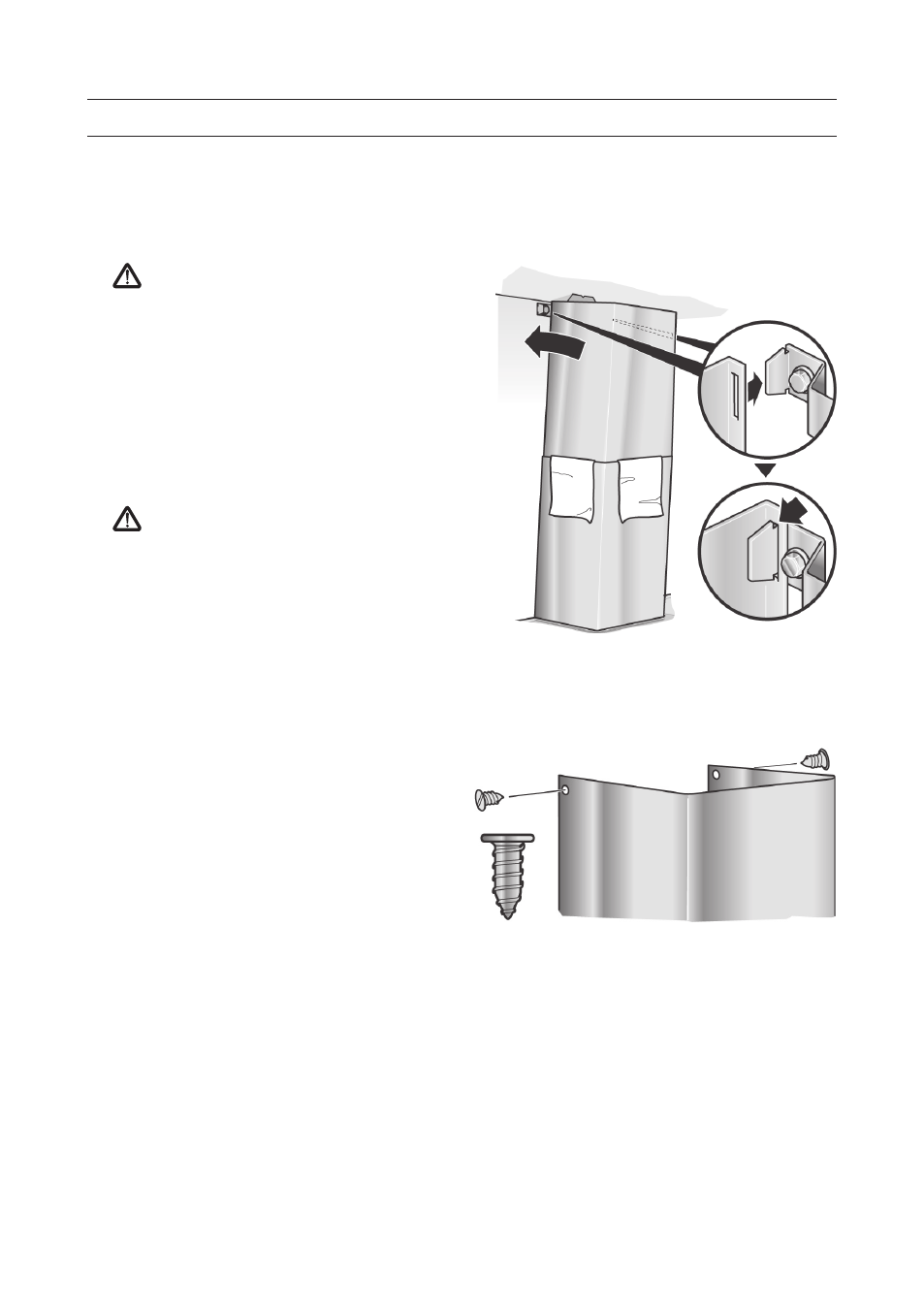

4. Установите секции обшивки вытяж
ной трубы на вытяжку, сдвиньте внут
реннюю секцию обшивки вверх и на
деньте с левой и правой стороны на
крепежную скобу .
5. Двумя винтами привинтите внутрен
нюю секцию обшивки вытяжной тру
бы с боковых сторон к крепежной ско
бе .
6. Снова установите жироулавливаю
щий фильтр (см . инструкцию по экс
плуатации) .
Монтаж обшивки вытяжной трубы
1. Разделите секции обшивки вытяжной
трубы, для этого снимите клейкую
ленту .
2. Снимите защитную пленку с обеих
секций обшивки вытяжной трубы .
Старайтесь избежать повреж-
дения чувствительных поверхнос-
тей.
Предостережение. Внутренние сто
роны обшивки вытяжной трубы могут
иметь острые края – опасность получе
ния травмы .
Мы рекомендуем при монтаже надевать
защитные перчатки .
3. Вставьте одну секцию обшивки вы
тяжной трубы в другую .
При этом старайтесь их не поца
рапать, для чего, например, в качест
ве защиты установите монтажные
шаблоны на края наружной секции
обшивки .
Режим отвода воздуха: прорези
внутренней секции обшивки должны
быть внизу .
Режим циркуляции воздуха: проре
зи внутренней секции обшивки долж
ны быть вверху .
