12
Данная вытяжка предназначена для монта
жа на стене кухни.
1. Снимите жиропоглощающий фильтр (см.
инструкцию по эксплуатации).

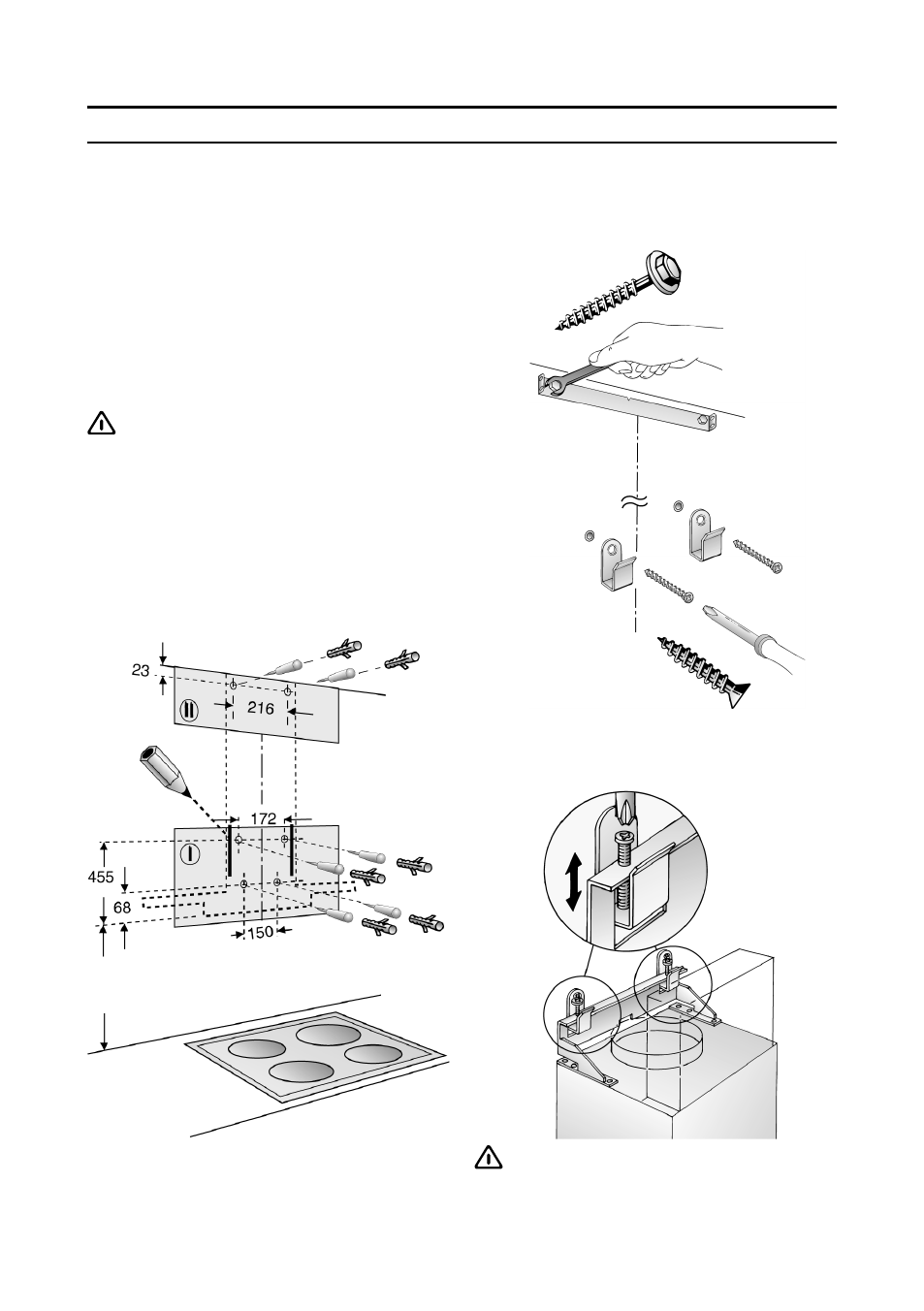

2. Начертите линию на стене от потолка до
нижнего края вытяжки в центре того мес
та, в котором предполагается установить
вытяжку.
3. Используйте шаблон для маркировки на
стене точек, в которых будут установле
ны шурупы. Чтобы облегчить подвешива
ние вытяжки, начертите контур той зоны,
где будет крепиться вытяжка.
Обеспечьте минимальное расстояние
между варочной панелью и вытяжкой
550 мм – для электрической варочной па
нели и 650 мм – для газовой варочной па
нели. Нижний край шаблона располага
ется на уровне нижнего края вытяжки.
4. Просверлите 4 отверстия
∅ 8 мм для вы
тяжки и 2 отверстия
∅ 8 мм для обшивки.
Вставьте дюбели в отверстия таким об
разом, чтобы они были заподлицо со сте
ной.
Монтаж
мин. 550 до электроплиты
мин. 650 до газовой плиты
Примечание. Если предполагается уста
навливать какие либо специальные принад
лежности, это следует учесть.
5. Привинтите один уголок вверху и два
внизу.
6. Подвесьте вытяжку. Выровняйте ее по
высоте и по горизонтали с помощью ре
гулировочных винтов.
Стеклянный экран не должен касаться
стены.
