11
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Оптимальная эффективность вытяжки
обеспечивается при выполнении следу
ющих условий:
Использование коротких и гладких вы
тяжных труб без резких изгибов.
Использование минимального количе
ства колен.
Использование труб с возможно боль
шим внутренним диаметром (предпоч
тительно использовать трубы с внутрен
ним диаметром 150 мм), а также исполь
зование колен труб с большим радиу
сом.
Круглые трубы:
Мы рекомендуем
для одномоторных моделей:
внутренний диаметр не менее 120 мм;
для двухмоторных моделей:
внутренний диаметр не менее 150 мм.
Трубы прямоугольного сечения дол
жны иметь площадь внутреннего се
чения, равную площади внутреннего
сечения соответствующих круглых труб
с внутренним диаметром 120/150 мм.
Они не должны иметь резких изги
бов.
∅ 120 мм – площадь внутреннего сече
ния около 113 см
2
.
∅ 150 мм – площадь внутреннего сече
ния около 177 см
2
.
Если трубы имеют различные диамет
ры: используйте герметизирующую
ленту.
В случае эксплуатации вытяжки в режи
ме отвода воздуха обеспечивайте дос
таточное поступление свежего воздуха.
Подсоединение труб
Вытяжка с диаметром выходного
отверстия 120 мм:
отводная труба
∅ 100 м
Установите на патрубок воздуховыпуск
ного канала вытяжки переходник для су
жения канала (смотри специальные при
надлежности на последней странице), а
затем прикрепите отводную трубу к это
му переходнику.
отводная труба
∅ 120 мм
Прикрепите отводную трубу непосред
ственно к патрубку воздуховыпускного
канала вытяжки.
Вытяжка с диаметром выходного
отверстия 150 мм:
отводная труба
∅ 120 м
Прикрепите переходник для сужения ка
нала (смотри специальные принадлеж
ности на последней странице) к выход
ному отверстию вытяжки.
Прикрепите отводную трубу к этому пе
реходнику.
отводная труба
∅ 150 мм
Прикрепите отводную трубу непосред
ственно к выходному отверстию вытяжки.
Если установлен обратный клапан, про
верьте его работу.

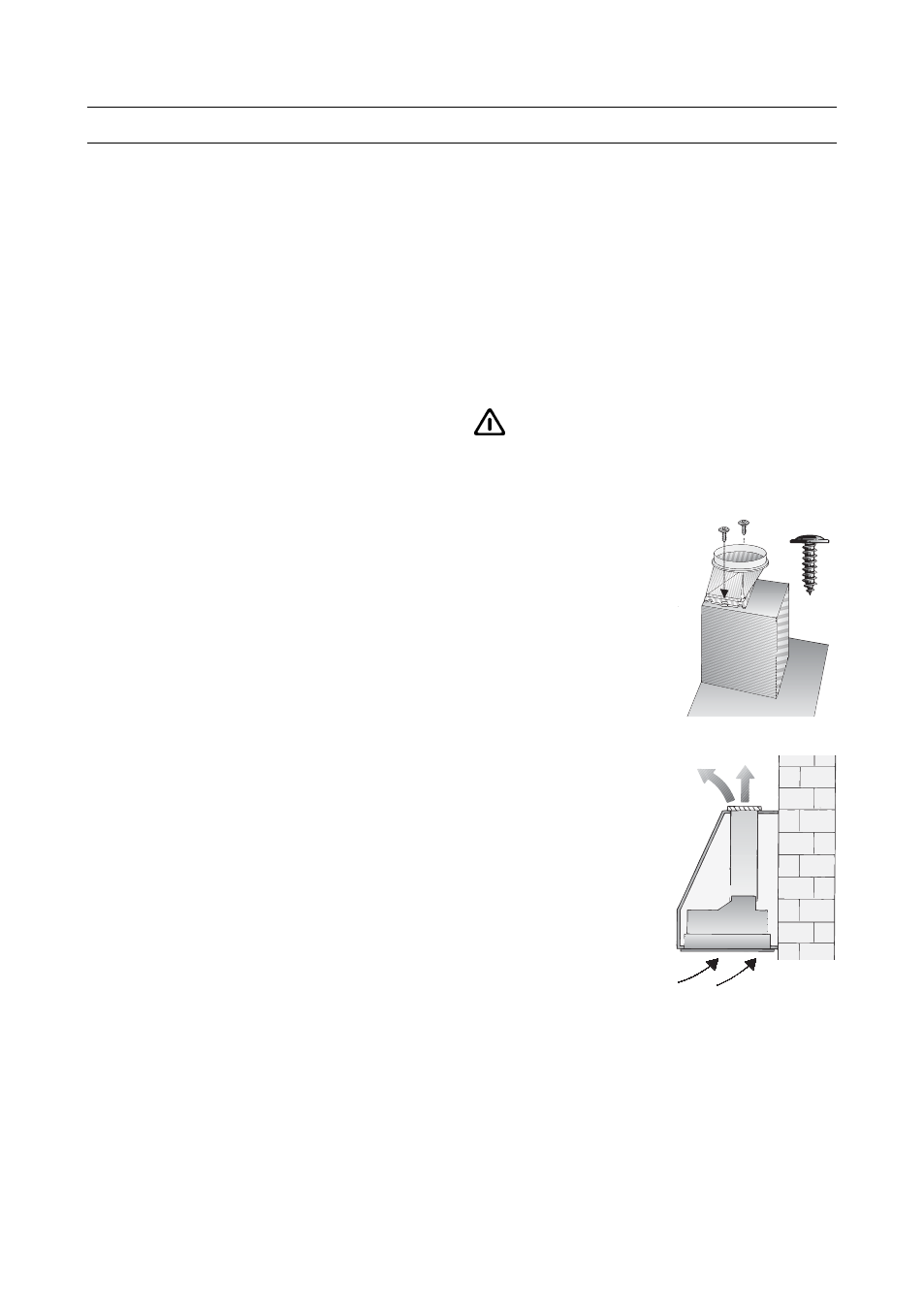

Вытяжка с прямоугольным
отверстием выходного канала:
Прикрепите к отвер
стию выходного ка
нала прилагаемый
воздушный патру
бок.
Перед монтажом
Режим циркуляции
воздуха
Очищенный с помощью дополнительно
го угольного фильтра воздух снова воз
вращается в помещение.
При режиме циркуляции воздуха следу
ет установить на выходное отверстие
вытяжки защитную решетку (смотри
специальные принадлежности на после
дней странице) для того, чтобы избежать
травм.
