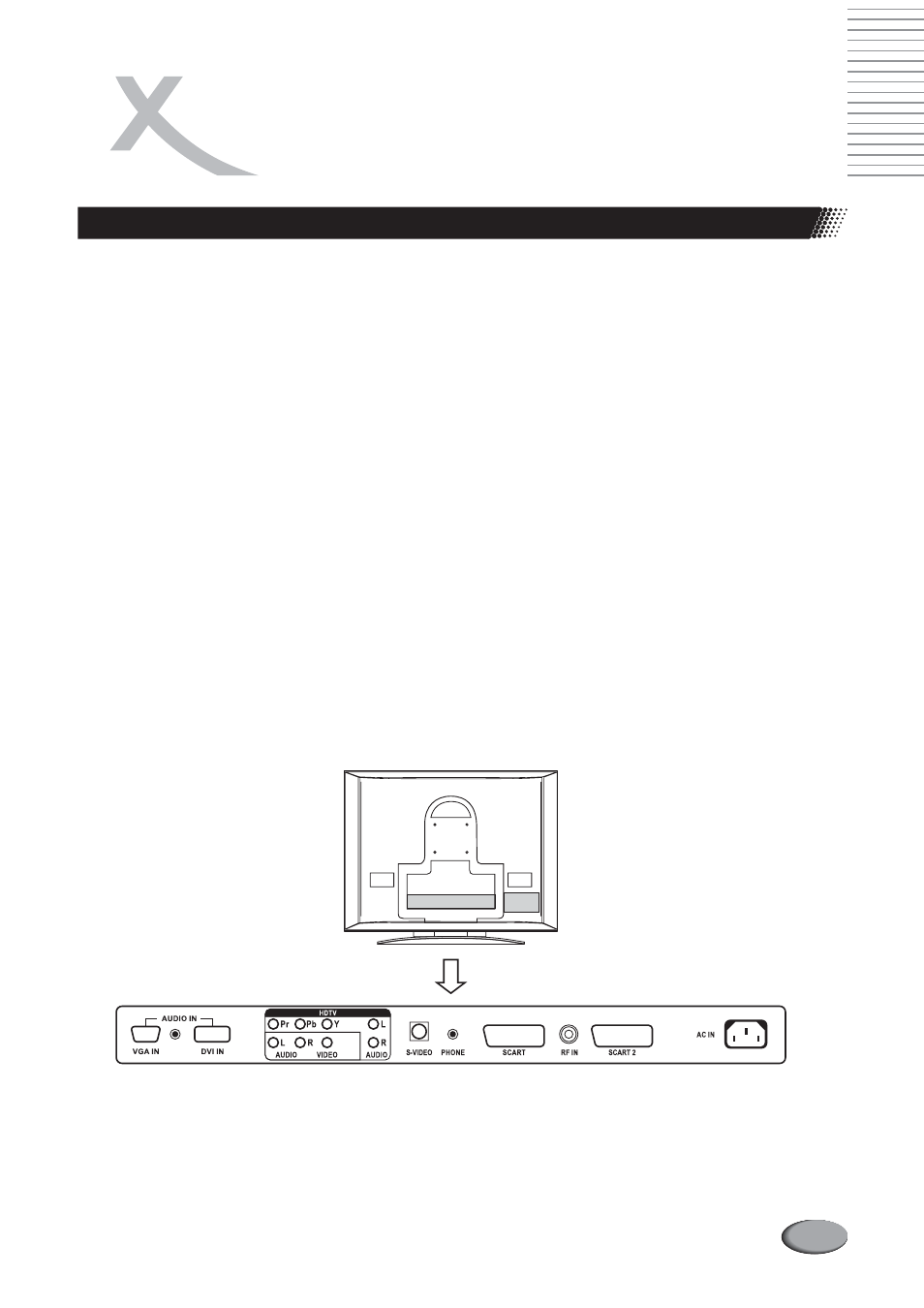

Разъемы для подключения внешних устройств
1. VGA вход
2. Аудио вход (PC)
3. DVI вход/Audio вход
4. HDTV входы (Y, Pb/Cb, Pr/Cr, Audio L/R)
5. AV входы (Video, Audio L/R)
6. Разъём Y Pb Pr (HDTV) и Аудио вход (правый/левый)
7. S-Video вход
8. Выход на наушники
9. Разъём SCART (VIDEO/RGB)
10. Антенный вход (RF/TV).
11. Разъём SCART2 (VIDEO/S-VIDEO).
12. USB (два порта USB)
13. AC вход (питание)
14. AC переключатель (питания)
Используется для подключения к выходному разъёму VGA компьютера.
Используется в комбинации со входами DVI и VGA для подсоединения к Аудио выходу вашего компьютера.
Принимает цифровые видео/аудио сигналы от приемника цифрового телевидения или от компьютера.
Комбинация этих разъёмов используется для подключения к телевизору видео устройств, оснащённых
компонентным видео выходом. Например, DVD проигрывателей или приемников цифрового телевидения.
Используется для подключения композитного видео (жёлтый) к внешним видео приборам, таким как
видеомагнитофон, DVD проигрыватель и игровая приставка.
Комбинация этих разъёмов используется для подсоединения соответствующих разъёмов от внешних аудио
приборов.
Принимает S-Video сигнал от внешних источников, таких как видеомагнитофон или DVD проигрыватель.
Используется для подсоединения внешних аудио/видео приборов.
Используется для подключения внешней антенны или кабельного телевидения.
Используется для подсоединения внешних аудио/видео приборов.
Используются для подсоединения USB флэш диска.
Используется для подсоединения при помощи шнура электропитания к источнику питания (100В~ 240В~ / 50Гц).
Повернуть выключатель питания AC входа вкл/выкл (on/off).
