9

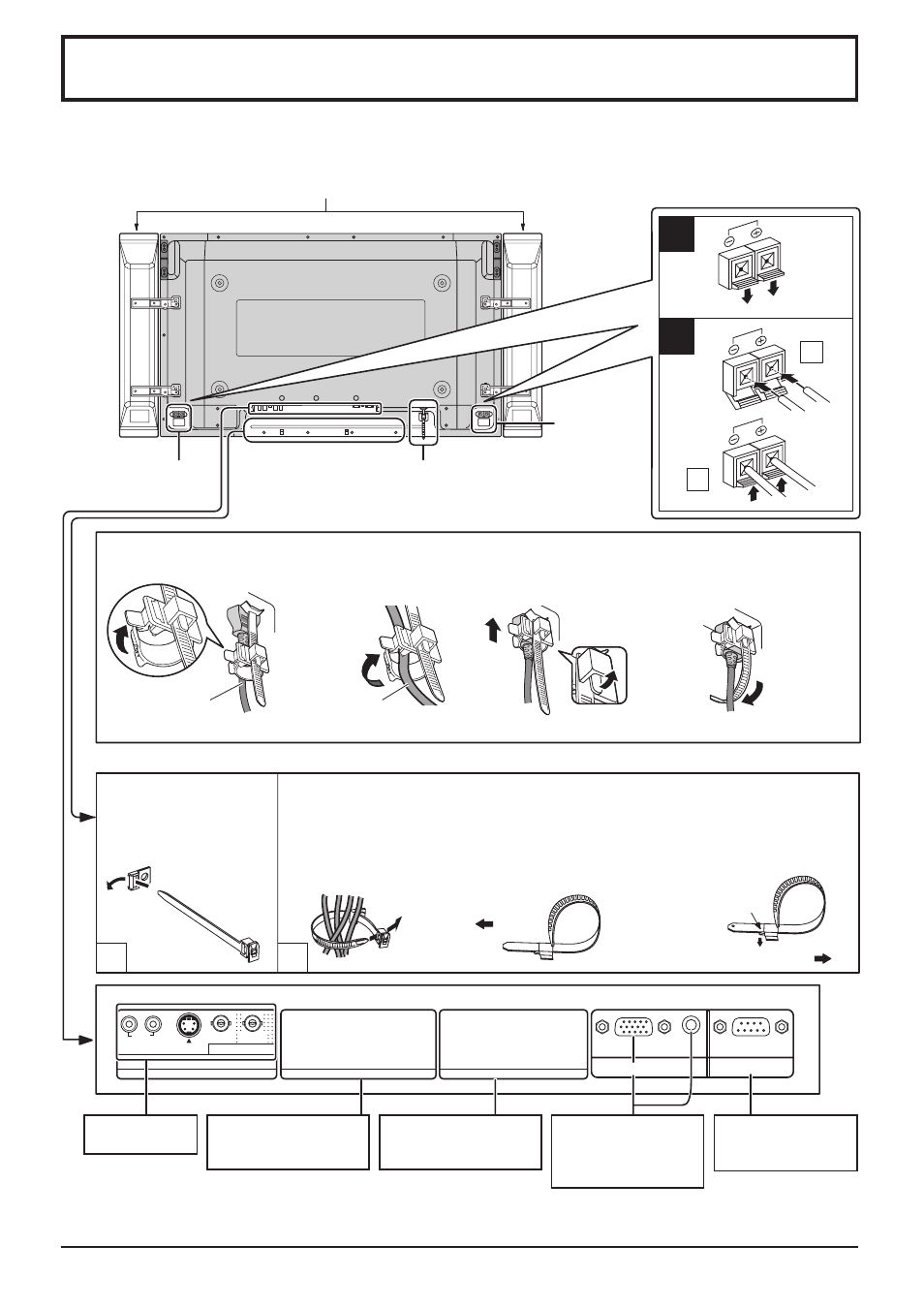

Подсоединения
1
2
1
2
1
2
SERIAL
PC IN
AUDIO
SLOT2
SLOT1
SLOT3
VIDEO IN
VIDEO OUT
AUDIO
IN
R
L
AV
S VIDEO IN
Разъем
ДИНАМИКА (П)
Разъем
ДИНАМИКА
(Л)
При подсоединении громкоговорителей убедитесь, что используете только дополнительные принадлежности. За
подробностями установки громкоговорителей обращайтесь к Руководству по установке громкоговорителей.
(Пример
:
TH-42PWD8WK)
Подсоединение шнура переменного тока
(см. стр. 13)
Громкоговорители (Дополнительные принадлежности)
– Ленты фиксации шнуров Надежно закрепите все выступающие шнуры лентами.
Протяните закрепленную
ленту фиксации шнура
через зажим, как показано
на рисунке.
Чтобы закрепить шнуры, подсоединенные к разъемам, оберните ленту фиксации вокруг них,
а затем протяните указанный конец через замыкающий блок, как показано на рисунке.
Убедившись в том, что имеется достаточное провисание шнуров для минимизации
их натяжения (особенно для сетевого шнура), плотно свяжите в пучок все шнуры
с помощью прилагаемой ленты фиксации.
Чтобы затянуть:
Чтобы ослабить:
Потяните
Потяните
Нажмите на защелку
3. Поднимите фиксатор
и надежно закрепите
штепсельный разъем
сетевого шнура.
2. Вставьте штепсельный
разъем сетевого шнура
и надежно закройте
фиксатор.
1. Откройте фиксатор.
Фиксатор
Сетевой шнур
Примечание: Форма прилагаемого сетевого шнура может отличаться от приведенной на иллюстрации.
– Крепление шнура переменного тока
Примечания:
• На заводе-изготовителе блок разъемов устанавливается только в первый слот (SLOT 1).
• TH-37PWD8WK/S имеет только два слота.
4. Вставьте выступ
смонтированного фиксатора
на свое место в небольшое
отверстие, расположенное
в правой
нижней
части задней
крышки.
Если фиксатор
ослаб:
Разъемы AV
(см. стр. 12)
От мониторного
разъема EXTERNAL
на компьютере
(см. стр. 10)
От разъема SERIAL
на компьютере
(см. стр. 11)
Дополнительный блок
входных разъемов (с
крышкой)
Дополнительный блок
входных разъемов (с
крышкой)
