Установка/Подключение Установка/Подключение
Подключение

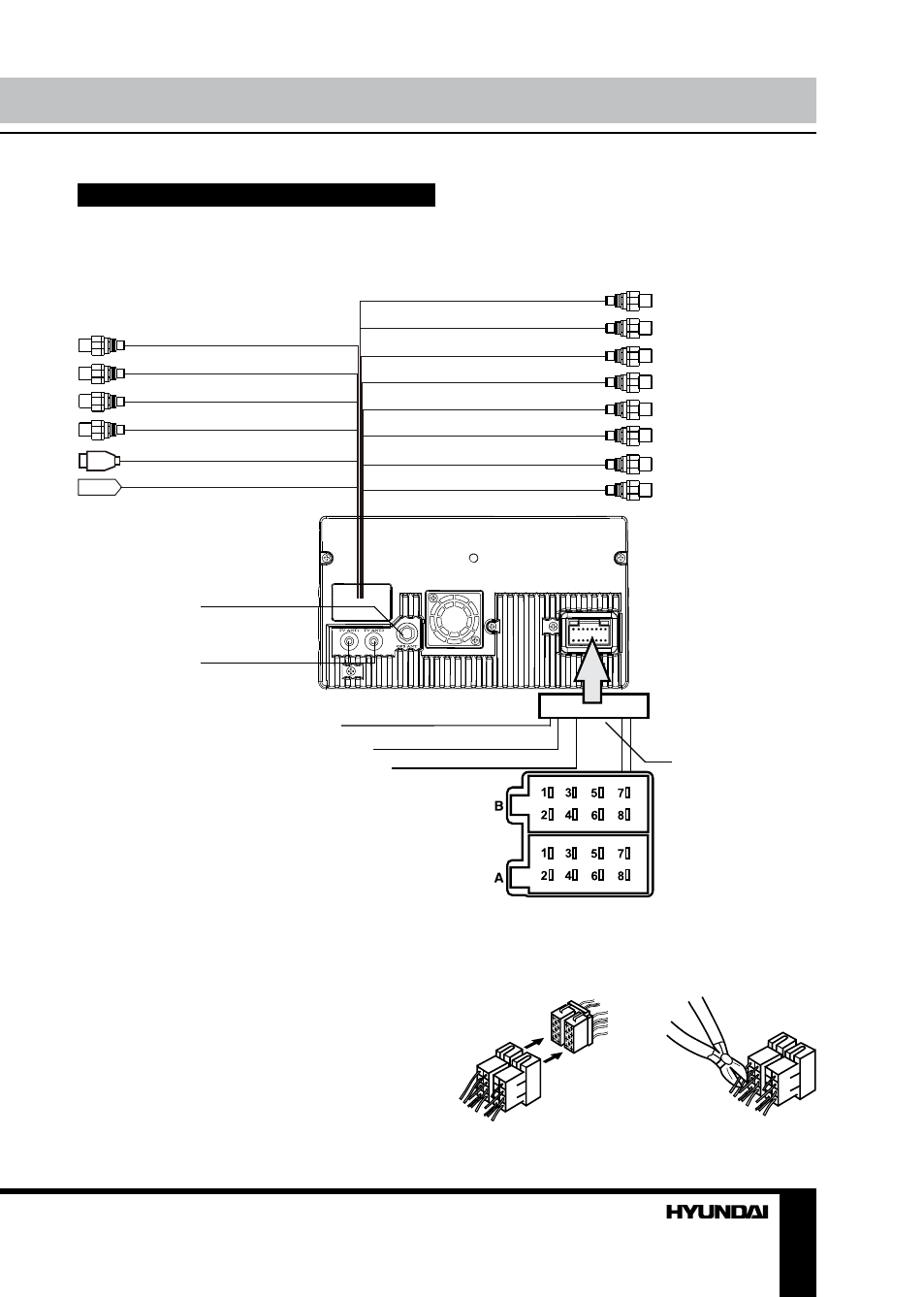

Схема электрических соединений
Парковочный (коричнев.)
Подсветка (розовый)
ISO-коннектор
Задняя передача (оранжев.)
ТВ-антенна
GPS-антенна
(опция)
Сабвуфер
Нерегулируем.
видеовыход 2
Нерегулируем.
видеовыход 1
Нерегулир. аудио-
выход 2/правый
Нерегулир. аудио-
выход 1/правый
Нерегулир. аудио-
выход 2/левый
Нерегулир. аудио-
выход 1/левый
Фронт. аудио-
выход прав/лев
Тыл. аудио-
выход прав/лев
Светло-серый провод
с желтым разъемом
Светло-серый провод
с желтым разъемом
Светло-серый провод
с красным разъемом
Светло-серый провод
с красным разъемом
Светло-серый провод
с белым разъемом
Светло-серый провод
с белым разъемом
Темно-серый провод с
красн. и бел. разъем.
Темно-серый провод с
красн. и бел. разъем.
Коричневый провод с
желтым разъемом
Коричневый провод с
коричневым разъемом
Черный провод с
желтым разъемом
Черн. провод с красным
и белым разъемами
Черный
Черный
Камера зад.
вида
Видеовход
Вход AUX
лев/прав
USB
Антенна
12
Использование разъема ISO
1. Если в Вашем автомобиле есть разъ-
ем ISO, произведите подключение, как
показано на рисунке.
2. Для подключений без разъемов ISO
внимательно проверьте все провода перед
подключением, неправильное подключение
может привести к повреждениям изделия.
Обрежьте разъем, подключите цветные
головки разъема к шнуру питания батареи в
соответствии с приведенной таблицей.
