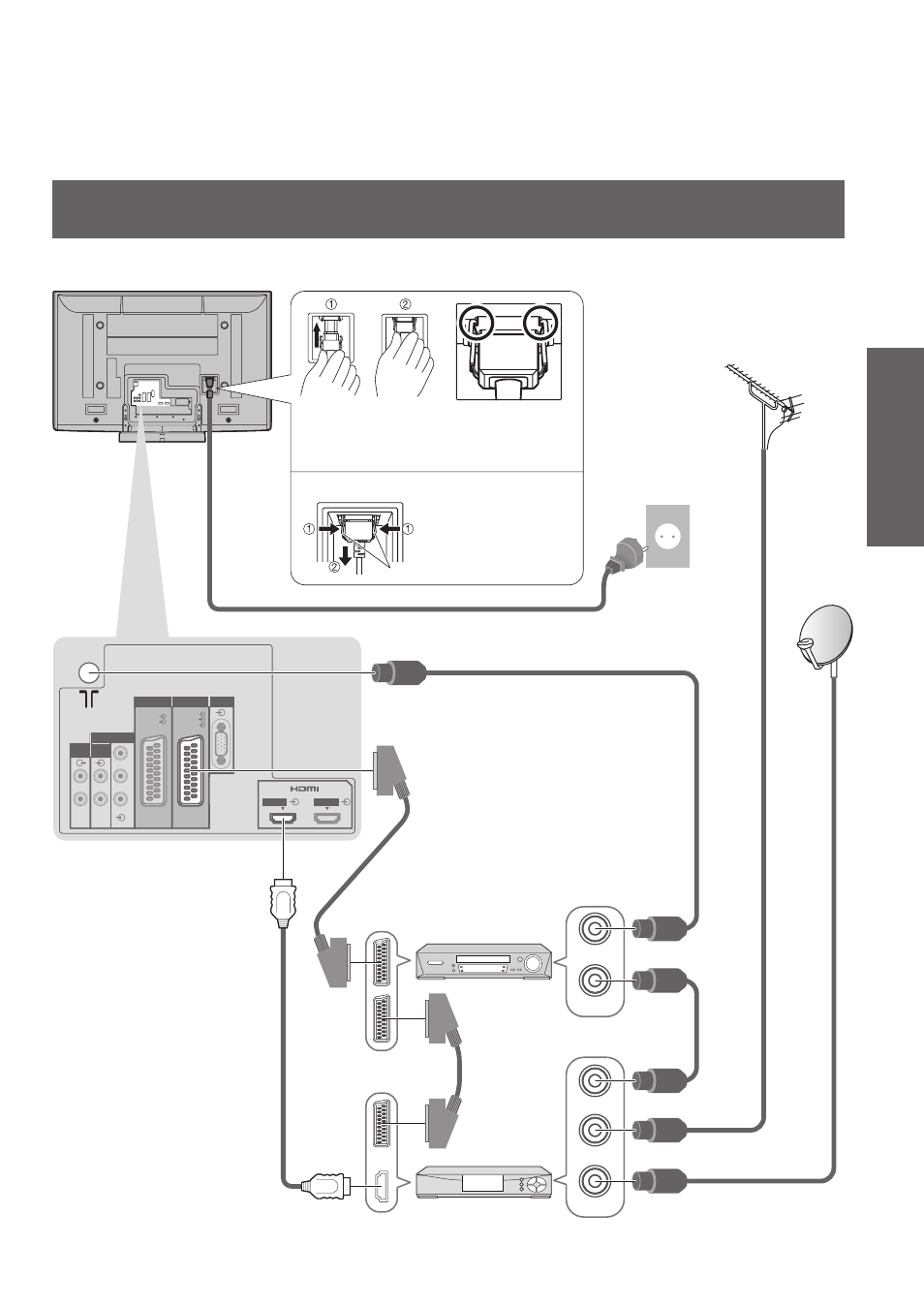

Пример 3
Подсоединение проигрывателя DVD / ВКМ и блока спутникового приемника
Телевизор, проигрыватель DVD / ВКМ и блок спутникового приемника
Проигрыватель DVD
или ВКМ
Полностью
смонтированный
HDMI кабель
Антенна
Шнур питания (поставляется)
Задняя панель телевизора
Спутниковый приемник
Переменный
ток 220-240 В
50 / 60 Гц
Кабель RF
Кабель RF
Кабель SCART
(полнопроводной)
Кабель SCART
(полнопроводной)
Кабель RF
Кабель RF
•
Чтобы удалить с телевизора:
Вставляйте до тех
пор, пока фиксаторы
на обеих сторонах
не защелкнутся
Нажмите на оба
фиксатора и потяните
соединитель сетевого
шнура, чтобы
высвободить
фиксаторы
Убедитесь в том, что
сетевой шнур надежно
зафиксирован.
