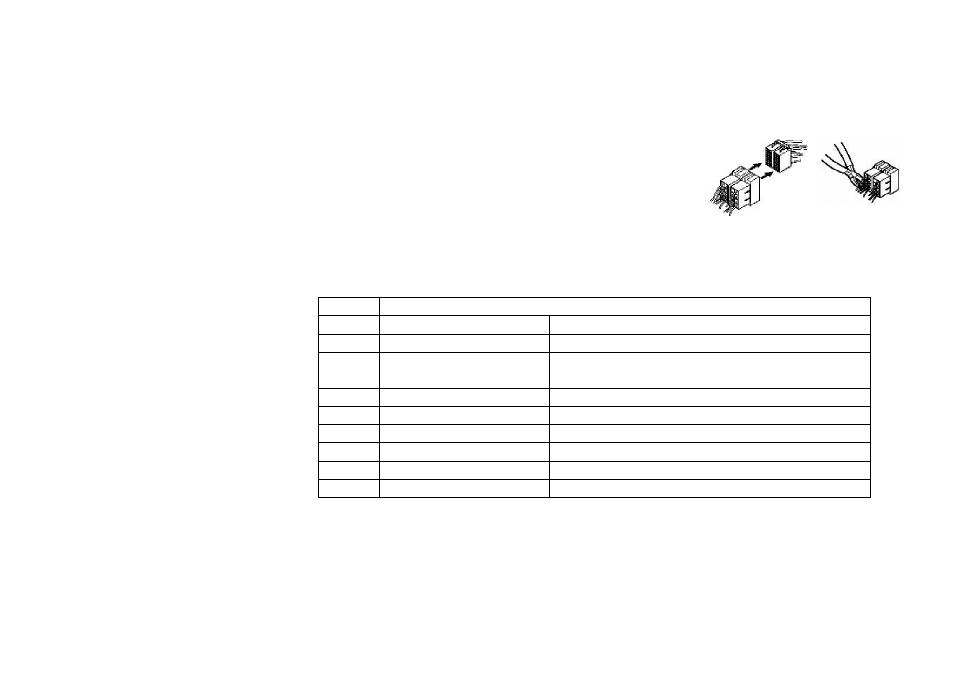

Использование разъема ISO
1. Если в Вашем автомобиле есть разъем ISO, произведите
подключение, как показано на рисунке.
2. Для подключений без разъемов ISO внимательно проверьте все
провода перед подключением, неправильное подключение
может привести к повреждениям изделия.
3. Обрежьте разъем, подключите провода, внимательно соблюдая
цветовую маркировку в соответствии с приведенной таблицей:
Номер
Функция
Разъем A
Разъем B
1
Задний правый(+)---Фиолетовый
2
Выход камеры заднего
вида
Задний правый(-)---Фиолетовый/Черный
3
Передний правый(+)---Серый
4
Питание 12В (+)/желтый
Передний правый(-)---Серый/Черный
5
Авто антенна /синий
Передний левый(+)---Белый
6
Передний левый((-)---Белый/Черный
7 ACC+/красный
Задний левый(+)---Зеленый
8
Земля/черный
Задний левый(-)---Зеленый/Черный
