Основные подсоединения – Инструкция по эксплуатации Panasonic TH-R42PY8K
Страница 10
10
HDMI 1
HDMI 2
COMPONENT
AUDIO
OUT
AUDIO
IN
L
R
L
R
Y
P
B
P
R
RGB
VIDEO
S VIDEO
RGB
VIDEO
AV 2
AV 1
HDMI 1
HDMI 2
COMPONENT
AUDIO
OUT
AUDIO
IN
L
R
L
R
Y
P
B
P
R
RGB
VIDEO
S VIDEO
RGB
VIDEO
AV 2
AV 1
RF OUT
RF IN
Основные подсоединения
Изображенное внешнее оборудование и кабели не поставляются с этим телевизором.
Перед присоединением или отсоединением любых шнуров убедитесь, пожалуйста, в том, что аппарат
отсоединен от сетевой розетки.
При отсоединении шнура питания обязательно сначала отсоедините штепсельную вилку от сетевой розетки.

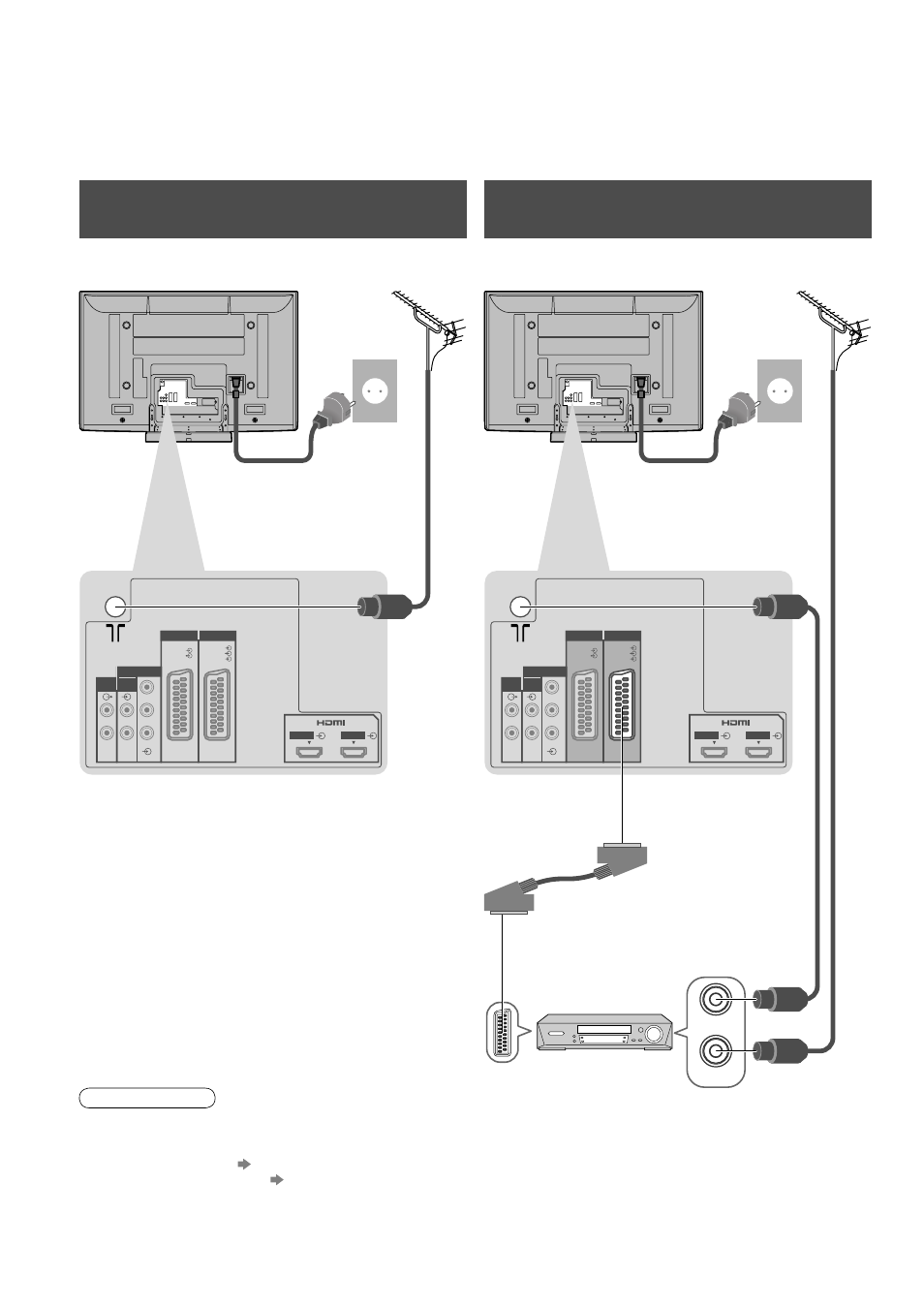

Пример 1
Подсоединение антенны
Пример 2
Подсоединение проигрывателя DVD / ВКМ
Tолько телевизор
Телевизор, проигрыватель DVD или ВКМ
Примечание
•
Подсоедините к AV1 / AV2 для проигрывателя DVD / ВКМ, поддерживающего Q-Link (стр. 33).
•
Для оборудования, совместимого с интерфейсом HDMI, возможно подсоединение к разъемам HDMI
(HDMI1 / HDMI2), используя кабель HDMI (стр. 38).
•
Соединение Q-Link стр. 32
•
Соединение VIERA Link стр. 32
•
Прочитайте также руководство по эксплуатации оборудования.
Шнур питания (поставляется)
Шнур питания (поставляется)
Кабель SCART
(полнопроводной)
Проигрыватель DVD или ВКМ
Антенна
Антенна
Задняя панель телевизора
Задняя панель телевизора
Кабель RF
Переменный
ток 220-240 В
50 / 60 Гц
Переменный
ток 220-240 В
50 / 60 Гц
Кабель RF
Кабель RF
