Philips Saeco Royal Office - Инструкция (Страница 3)

3
1 Контейнер отходов
2 Поддон
3 Решетка поддона
4 Главный выключатель
(задняя стенка устройства)
5 Сетевой шнур
6
Носик кофе
7 Трубка горячей воды
8 Панель управления
9 Бак для воды
10 Индикатор уровня
(внутри бака для воды)
11 Бункер для зерен кофе
12 Крышка бункера для
зерен кофе
13 Регулятор помола
14 Дозатор кофе
15 Сервисная дверца с
16 Емкость для воды
17 Ручка ЦУ 18 Центральное устройство
19 Поддон для молотого
кофе
20 Предохранительный
микропереключатель
21 Крышка с фиксатором
22 Фиксирующая пластина
23 Щетка для чистки
24 Ключи (2 шт.)
25 Ключ ЦУ
26 Силиконовая трубка
3

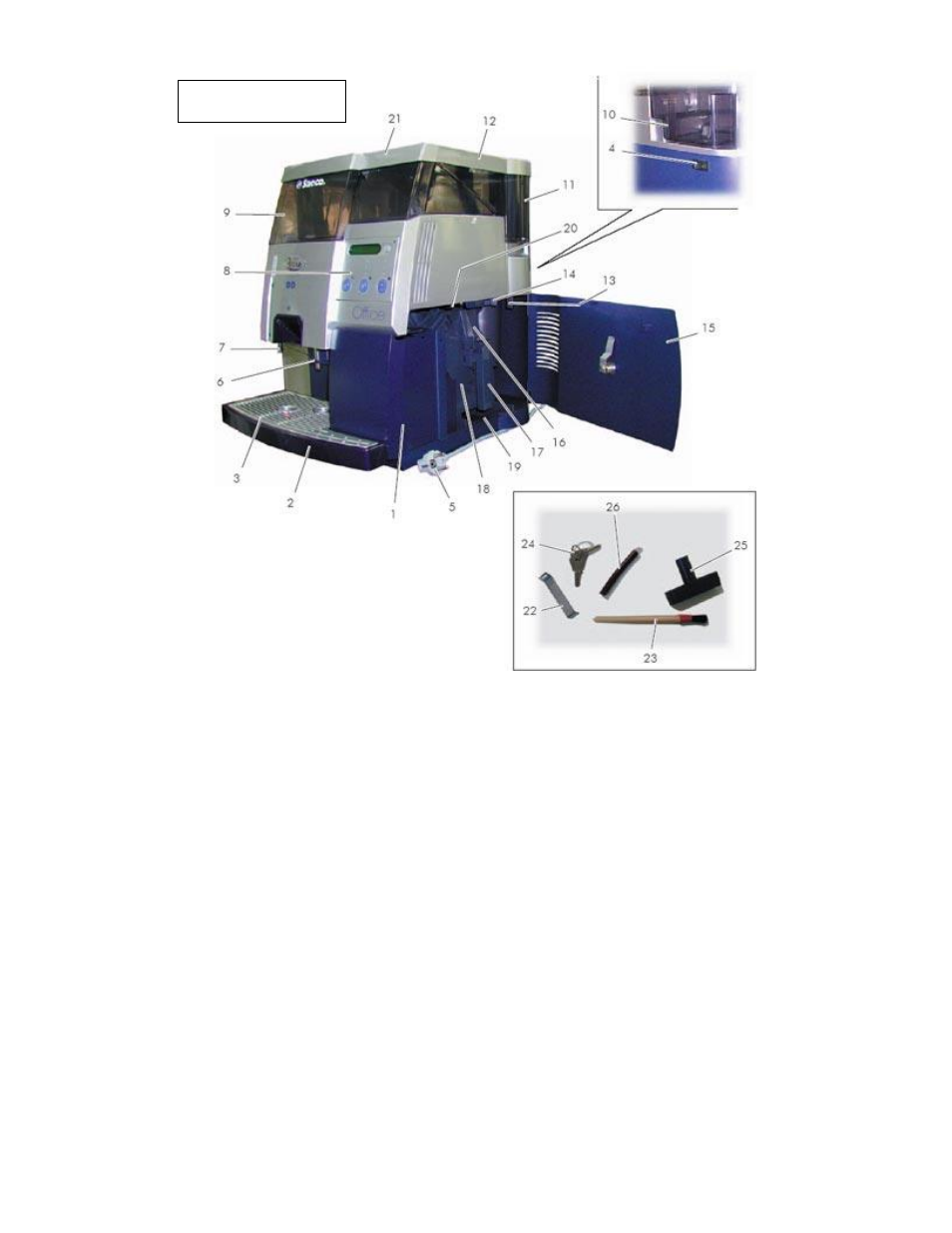

Конструкция
Рис.1
