Hurtig referenceguide
123

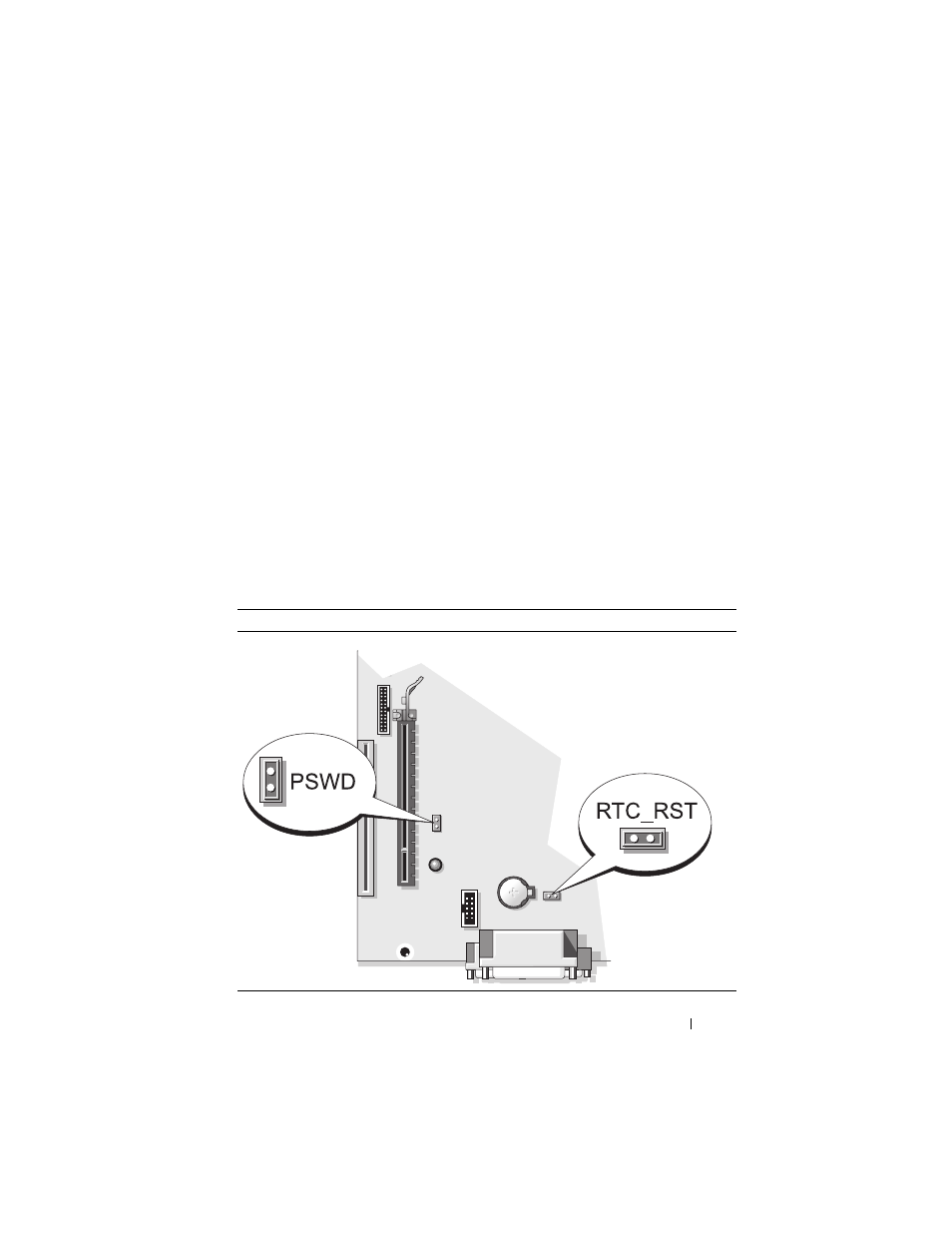

Jumperindstillinger
1 blæserstik (FAN_CPU) 2 processorstik (CPU) 3 strømstik
(PW_12V_A1)
4 hukommelsesmodulstik
(DIMM_1, DIMM_2,
DIMM_3, DIMM_4) 5 strømstik
(POWER1) 6 SATA -drevstik
(SATA0, SATA1)
7 stik på frontpanel
(FRONTPANEL) 8 blæserstik
(FAN_HDD) 9 stik til indtrængen
kontakt (INTRUDER)
10 CMOS-nulstillings
jumper (RTCRST)
11 batteristik
(BATTERI)
12 intern USB (USB1)
13 standby
(AUX_PWR_LED)
14 PCI Express x16-
stik (SLOT1)
15 PCI-stik (SLOT2)
16 adgangsjumper
(PSWD)
17 serielstik
(PS2/SER2)
18 slimline diskette-
drevstik (DSKT)
19 ekstra DVI-kortstik
(DVI_HDR)
20 højttalerstik
(INT_SPKR)
Small form factor-computer
