Част
о з
адав
ае
мые
вопро
сы
и
пр
.
DCIM
100_PANA
SD_VIDEO
MOL001.ASF
MOL002.ASF
MOL003.ASF
MOL004.ASF
PRL001
34 35
Техническая информация
Поддерживаемые форматы входных видеосигналов
Значок ∗: Входные сигналы, поддерживаемые компонентным входом (Y, P B , P R ), входом HDMI и PC (D-sub 15P)
Примечание
•
Сигналы, не соответствующие приведенным выше характеристикам, могут высвечиваться неправильно. •
Приведенные выше сигналы переформатируются для оптимального просмотра на Вашем дисплее.
•
Те
хническ
ая
информация
Название сигнала
Частота горизонтальной
развертки (кГц)
Частота вертикальной
развертки (Гц) Component HDMI PC
525 (480) / 60i 15,73 59,94 ∗ ∗
525 (480) / 60p 31,47 59,94 ∗ ∗
625 (576) / 50i 15,63 50,00 ∗ ∗
625 (576) / 50p 31,25 50,00 ∗ ∗
750 (720) / 60p 45,00 60,00 ∗ ∗
750 (720) / 50p 37,50 50,00 ∗ ∗
1125 (1080) / 60i 33,75 60,00 ∗ ∗
1125 (1080) / 50i 28,13 50,00 ∗ ∗
640 × 400 @70 Hz 31,46 70,07 ∗
640 × 480 @60 Hz 31,47 59,94 ∗
640 × 480 @75 Hz 37,50 75,00 ∗
800 × 600 @60 Hz 37,88 60,32 ∗
800 × 600 @75 Hz 46,88 75,00 ∗
800 × 600 @85 Hz 53,67 85,06 ∗
1024 × 768 @60 Hz 48,36 60,00 ∗
1024 × 768 @70 Hz 56,48 70,07 ∗
1024 × 768 @75 Hz 60,02 75,03 ∗
1024 × 768 @85 Hz 68,68 85,00 ∗
1280 × 1024 @60 Hz 63,98 60,02 ∗
Macintosh13” (640 × 480) 35,00 66,67 ∗
Macintosh16” (832 × 624) 49,72 74,54 ∗
Macintosh21” (1152 × 870) 68,68 75,06 ∗

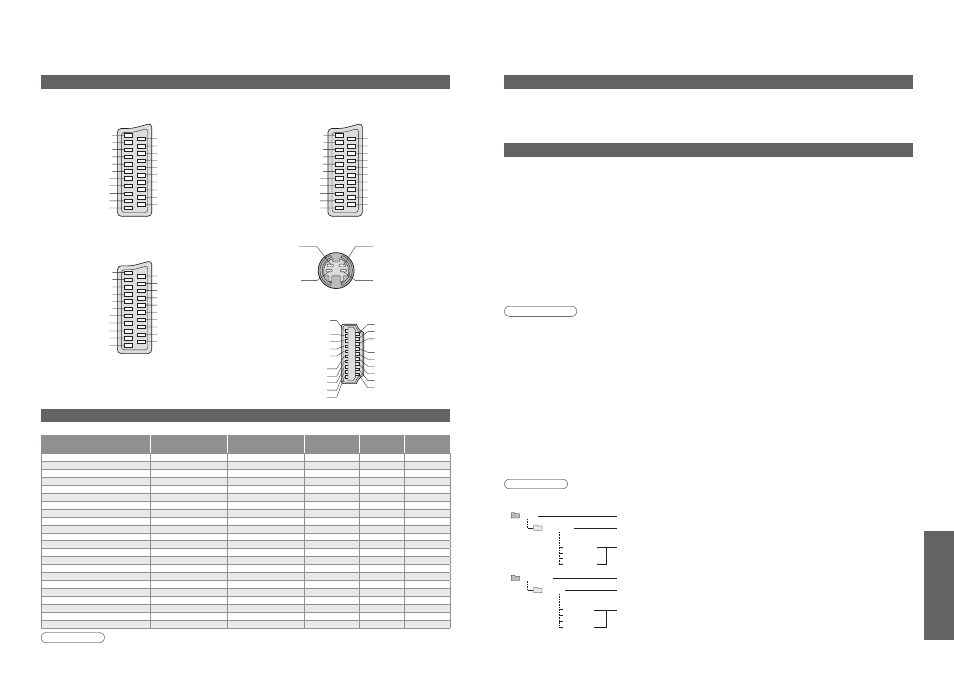

Информация о разъемах SCART, S-Video и HDMI
Разъем земля
CVBS выход (видео)
CVBS земля
Красный вход
Красный земля
Зеленый вход
Зеленый земля
Синий вход
Синий земля
Аудио выход (Л)
Аудио выход (П) CVBS вход (видео)
Состояние RGB земля
Состояние RGB
Земля
--
--
Состояние CVBS
Аудио вход (Л)
Аудио земля
Аудио вход (П) 21
19
17
15
13
11
9
7
5
3
1 20
18
16
14
12
10
8
6
4
2
■
AV1 Разъем Scart (RGB, VIDEO)
Подходящими входами для AV1 являются RGB [Red
(красный) / Green (зеленый) / Blue (синий)].
Разъем земля
CVBS выход (видео)
CVBS земля
S.C. - вход
Земля
--
Земля
--
Земля
Аудио выход (Л)
Аудио выход (П) CVBS вход (видео)
Земля
--
Земля
--
Данные Q-Link
Состояние CVBS
Аудио вход (Л)
Аудио земля
Аудио вход (П) 21
19
17
15
13
11
9
7
5
3
1 20
18
16
14
12
10
8
6
4
2
■
AV2 Разъем Scart
(VIDEO, S-VIDEO, Q-Link)
AV2 - Контакты 15 и 20 зависят от переключения AV2
S-VHS / VIDEO.
Хроматические
данные вход
Разъем земля
CVBS выход (видео)
CVBS земля
Красный вход, S.C. - вход
Красный земля
Зеленый вход
Зеленый земля
Синий вход
Синий земля
Аудио выход (Л)
Аудио выход (П) CVBS вход (видео)
Состояние RGB земля
Состояние RGB
Земля
--
Данные Q-Link
Состояние CVBS
Аудио вход (Л)
Аудио земля
Аудио вход (П) 21
19
17
15
13
11
9
7
5
3
1 20
18
16
14
12
10
8
6
4
2
Сигнал яркости вход
Хроматические
данные земля Сигнал яркости земля
■
AV4 S-VIDEO 4-штыревой разъем
■
AV3 Разъем Scart
(RGB, VIDEO, S-VIDEO, Q-Link)
AV3 - Контакты 15 и 20 зависят от переключения AV3
S-VHS / VIDEO.
Детектор “горячего”
подключения
Заземление DDC/CEC
Сигнал SCL
Сигнал CEC
Экран тактовой
частоты сигнала TMDS
Сигнал TMDS Data0−
Сигнал TMDS Data0+
Экран сигнала TMDS Data1
Сигнал TMDS Data2−
Сигнал TMDS Data2+
Питание +5 В
Сигнал SDA
Зарезервирован (в кабеле, но
не подсоединен к устройству)
Тактовая частота TMDS−
Тактовая частота TMDS+
Экран сигнала TMDS Data0
Сигнал TMDS Data1−
Сигнал TMDS Data1+
Экран сигнала TMDS Data2
19
17
15
13
11
9
7
5
3
1
18
16
14
12
10
8
6
4
2
■
Разъем HDMI
Формат данных для просмотра на карте
Мульти окна
Фото
Видео
Создается автоматически
Создается автоматически
4-значный произвольный набор знаков + 4-значный номер папки •
Используемые символы : 1-байтные от “a” до “z”, от “A” до “Z”, от “0” до “9” и “_”
3-значный номер папки + 5-значный произвольный набор знаков
“MOL” + 3-значный произвольный набор знаков •
Используемые символы : 1-байтные от “a” до “f”, от “A” до “F” и “0” до “9”
Создается автоматически
“PRL” + 3-значный произвольный набор знаков
Вы можете одновременно просматривать два изображения, например, телепрограмму и DVD. (стр. 11) •
У телевизора имеется один тюнер. Две программы не могут отображаться одновременно. •
Вы не можете выбрать в качестве дополнительного экрана такой же источник, как для основного экрана. •
Эта функция не может использоваться с PC, HDMI, SD-картой, или когда вводится построчные сигналы/
сигналы 1080i (Y, P B , P R ).
•
Изображения JPEG, модифицированные с помощью PC, не могут отображаться. •
Изображения, импортированные с PC, должны быть совместимы со стандартами EXIF (Exchangeable
Image File) 2.0, 2.1 и 2.2. •
Частично поврежденные файлы могут отображаться с уменьшенным разрешением. •
В формате MPEG4 воспроизводятся только видеофильмы, записанные на данном аппарате, DVD-
рекордере Panasonic DIGA или мобильной камере Panasonic D-snap. •
Для записи в формате MPEG4 необходимо отформатировать SD-карту на данном аппарате. Если карта
отформатирована на другой аппаратуре, возможно нарушение ее функционирования. •
Для просмотра на экране телевизора карты памяти должны быть отформатированы в файловой системе
FAT12 или FAT16. Если карта не отформатирована, возможна ее несовместимость с некоторыми
адаптерами карт памяти. В этом случае необходимо переформатировать карту с помощью цифровой
камеры.
При переформатировании карты все записанные изображения будут стерты. Более подробная
информация приведена в руководстве по эксплуатации камеры. •
Эта функция не позволяет воспроизводить изображения Motion JPEG и неподвижные изображения в
форматах, отличных от DCF (например, TIFF, BMP). •
В случае частичного повреждения файла он может отображаться с пониженным разрешением.
•
Структура папки при просмотре на РС
•
Названия папок и файлов могут отличаться в зависимости от используемой цифровой фотокамеры. •
Нельзя использовать двухбайтовые символы или специальные коды. •
В случае переименования файлов или папок карта может стать непригодной к использованию на данном аппарате.
Фото : Неподвижные изображения, записанные с помощью цифровых фотоаппаратов,
совместимых с файлами JPEG стандартов DCF∗ и EXIF
Видео : Видеоматериал, записанный с помощью этого телевизора, записывающего устройства
DVD Panasonic или цифровой видеокамеры
Формат данных : FAT12 или FAT16
Число пикселов для
движущегося изображения : 320 x 240 (QVGA) или 176 x 144 (QCIF)
Макс. количество файлов : 65535
Разрешение изображения : От 8 x 8 до 5120 x 3840
Формат звука : G.726 (32 кбит/с, частота дискретизации 8 кГц, монофонический)
•
Совместимые типы карт (максимальная емкость): SD-карта (1 Гб), карта MultiMedia (128 Мб), карта miniSD
(512 Мб) (требуется адаптер карты miniSD) •
Проверьте последнюю информацию о типе карты на следующем веб-сайте. (только английский язык)
http://panasonic.co.jp/pavc/global/cs
∗DCF (Design rule for camera fi le system): Единый стандарт, выработанный ассоциацией Japan Electronics and Information Technology Industries Association (JEITA).
Предостережение
Примечание
