2
Распакуйте плату.
Примечание. Не прикасайтесь к электрическим компонентам на плате.
3

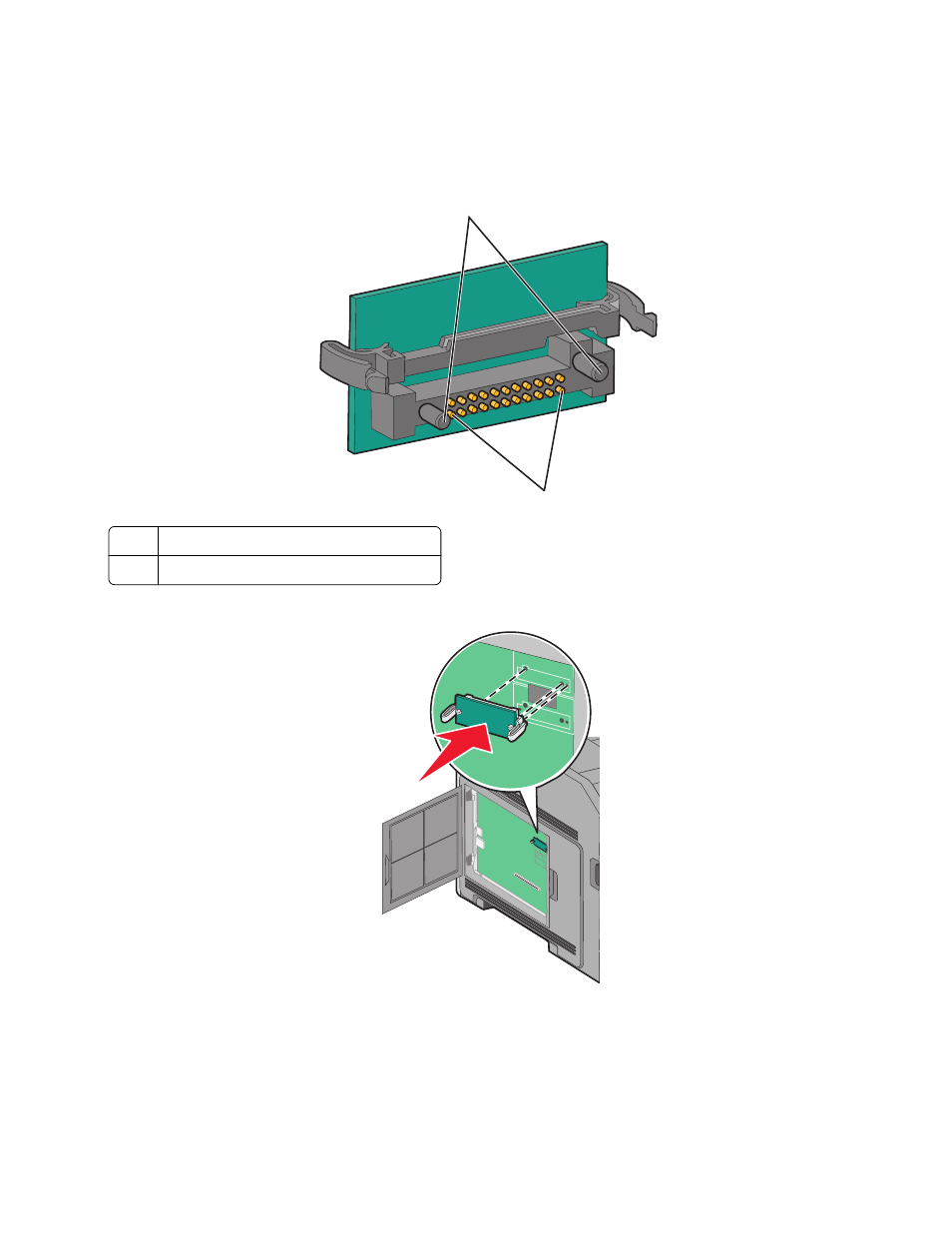

Возьмите плату за края и совместите пластмассовые штыри платы с отверстиями в системной
плате.
1
2
1
Пластмассовые штыри
2
Металлические штыревые контакты
4
С усилием вставьте плату в разъем.
Примечания.
•
Разъем платы микропрограммного обеспечения должен соприкасаться с системной платой по
всей длине и располагаться в одной плоскости с ней.
•
Будьте осторожны, чтобы не повредить разъемы.
Дополнительная настройка принтера
25
