ПОДКЛЮЧЕНИЕ И НАЧАЛО РАБОТЫ

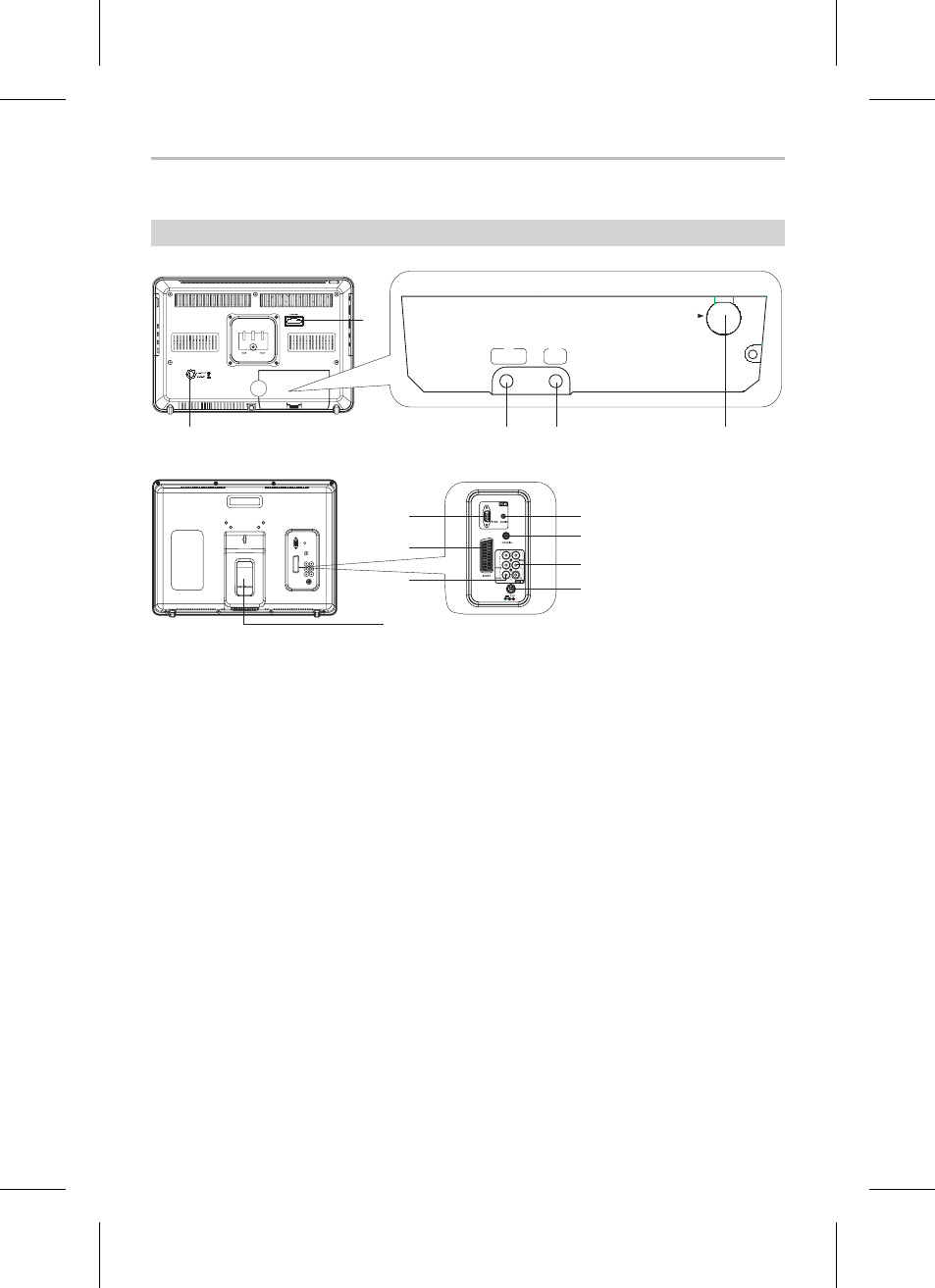

Расположение и назначение коммутационных интерфейсов
Внимание! Перед выполнением подключений убедитесь, что все компоненты находятся
в выключенном состоянии.
:
Интерфейс AUDIO VIDEO IN
Предназначен для подключения внешнего источника сигнала, например, DVD−плеера, спутникового
ресивера, видеомагнитофона и других устройств, оснащенных композитным видеовыходом, а также
для подключения стереофонического аудиосигнала.
;
Аудиовыход COAX. OUT
Предназначен для передачи цифрового многоканального аудиосигнала со встроенного DVD−плеера
на внешнее декодирующее устройство.
<
Вход RF
Предназначен для подключения антенного кабеля 75 Ом (сигнал эфирной антенны или кабельного
телевидения).
=
Разъем UPGRADE
Разъем предназначен для сервисного обслуживания.
ВНИМАНИЕ
Запрещается использовать разъем UPGRADE для подключения персонального компьютера.
>
Разъем 12 V
Предназначен для подключения внешнего блока питания.
?
Разъем VGA
Предназначен для подключения к видеокарте персонального компьютера.
@
Разъем SCART
Предназначен для подключения внешнего источника аудиовидеосигнала, например DVD−плеера,
спутникового ресивера, видеомагнитофона или других устройств, оснащенных подобным
интерфейсом. Данный тип разъема позволяет передавать совместно с видеосигналом сигнал
аудиосопровождения, и дополнительно подключать аудиокабель при данном виде подключения
нет необходимости.
A
Разъем компонентного видеовхода Y Cb (Pb) Cr (Pr)
B
Разъем PC AUDIO IN
Предназначен для подключения к стереофоническому выходу аудиокарты персонального компьютера.
:
:
;
;
>
>
<
<
=
IN
VIDEO
AUDIO
OUT
COAX
RF
?
@
