Подсоединения
Можно подсоединить разнообразное дополнительное оборудование к этому телевизору. Следующие страницы
содержат детальную информацию, как подсоединить внешнее оборудование к передней и задней панели телевизора.
Как только Ваше оборудование подсоединено, используйте следующую процедуру, чтобы посмотреть вход:
Нажмите кнопку TV/AV.
Пока высвечивается индикация клавиш переключения,
нажмите цветные кнопки, чтобы выбрать аудио-видео
источник, который Вы хотите смотреть.
Красная кнопка : Разъемы AV1 Аудио, Видео, S-Video
Зеленая кнопка : Разъемы AV2 Аудио, Видео/Компонентный
Желтая кнопка : Разъемы AV3 Аудио, Видео, S-Video/ПК
Синяя кнопка
: Разъемы AV4 Аудио, Видео/Компонентный
Появившаяся индикация клавиш переключения исчезает
через несколько секунд. Если Вы хотите выбрать вход, когда
индикация клавиш не показана, нажмите любую цветную
кнопку и индикация клавиш вновь появится.
Примечание:
Уровень громкости наушников может быть подрегулирован с помощью выбора пункта “Громк. наушников”
из Меню звука.
Примечания:
• Вы также можете выбрать аудио-видео источник,
используя кнопку TV/AV на передней панели
телевизора.
Нажимайте повторно кнопку TV/AV до тех пор, пока Вы
не достигните аудио-видео источника, который Вы
хотите смотреть.
• Когда используется монофонический ВКМ, подсоедините
монофонический аудио кабель к разъему AUDIO L.
• Изображенное дополнительное оборудование и кабели
не поставляются с этим телевизором.
TV/AV
TV
C
N
OK
1 2 3
4 5 6
7 8 9
0

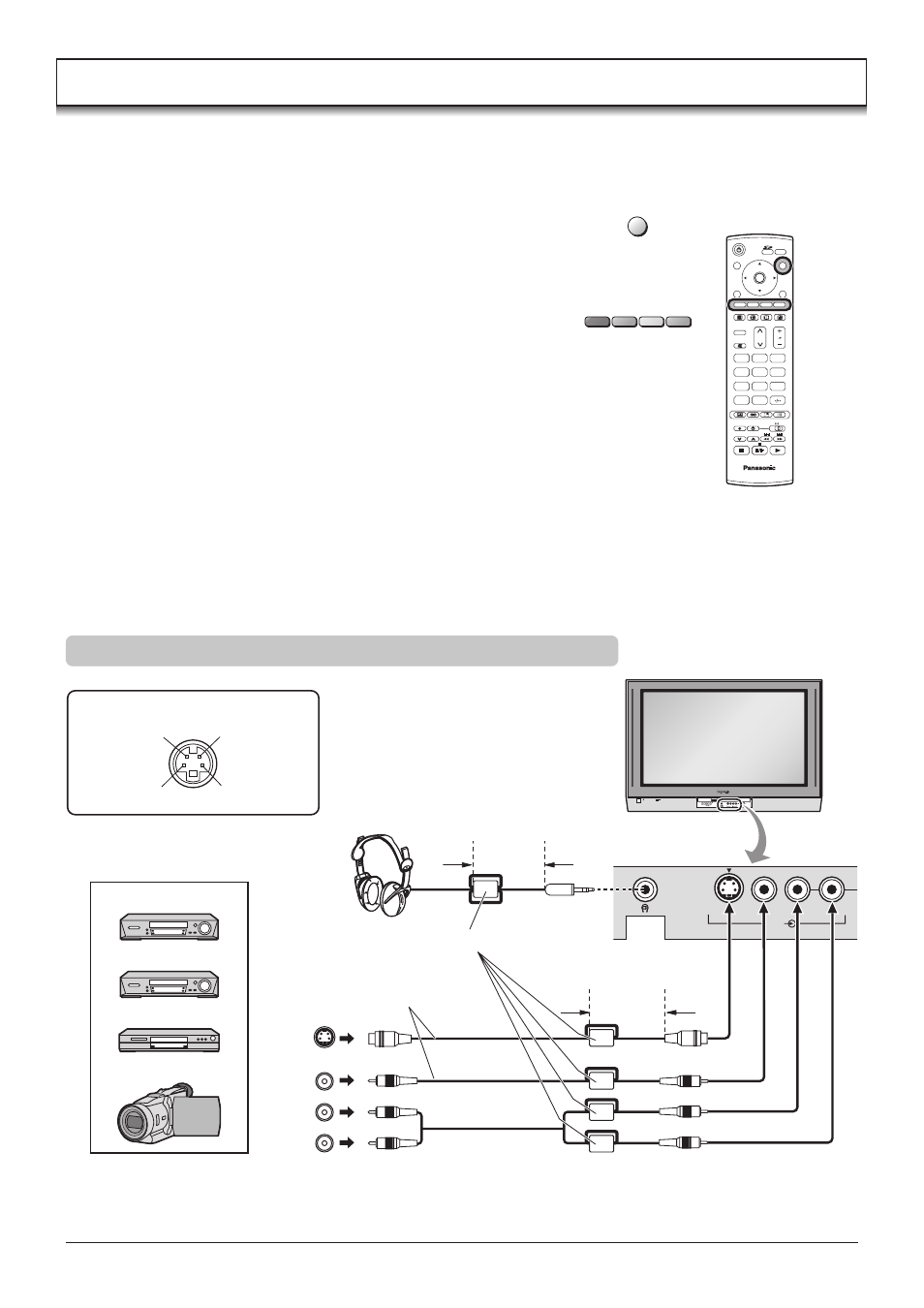

Как подсоединить головные телефоны/разъемы AV3
Меньше
10 см
Меньше
10 см
Ферритовый сердечник (маленького размера)
(поставляется)
Подсоедините разъем
S-VIDEO или VIDEO.
Головные телефоны
(Не поставляются)
S-VIDEO ВКМ
ВИДЕОКАМЕРА
ВКМ
ПРОИГРЫВАТЕЛЬ DVD
Пример источника входного сигнала
Штекер М3
S-VIDEO
ВИДЕО
АУДИО
