Руководство по быстрой настройке

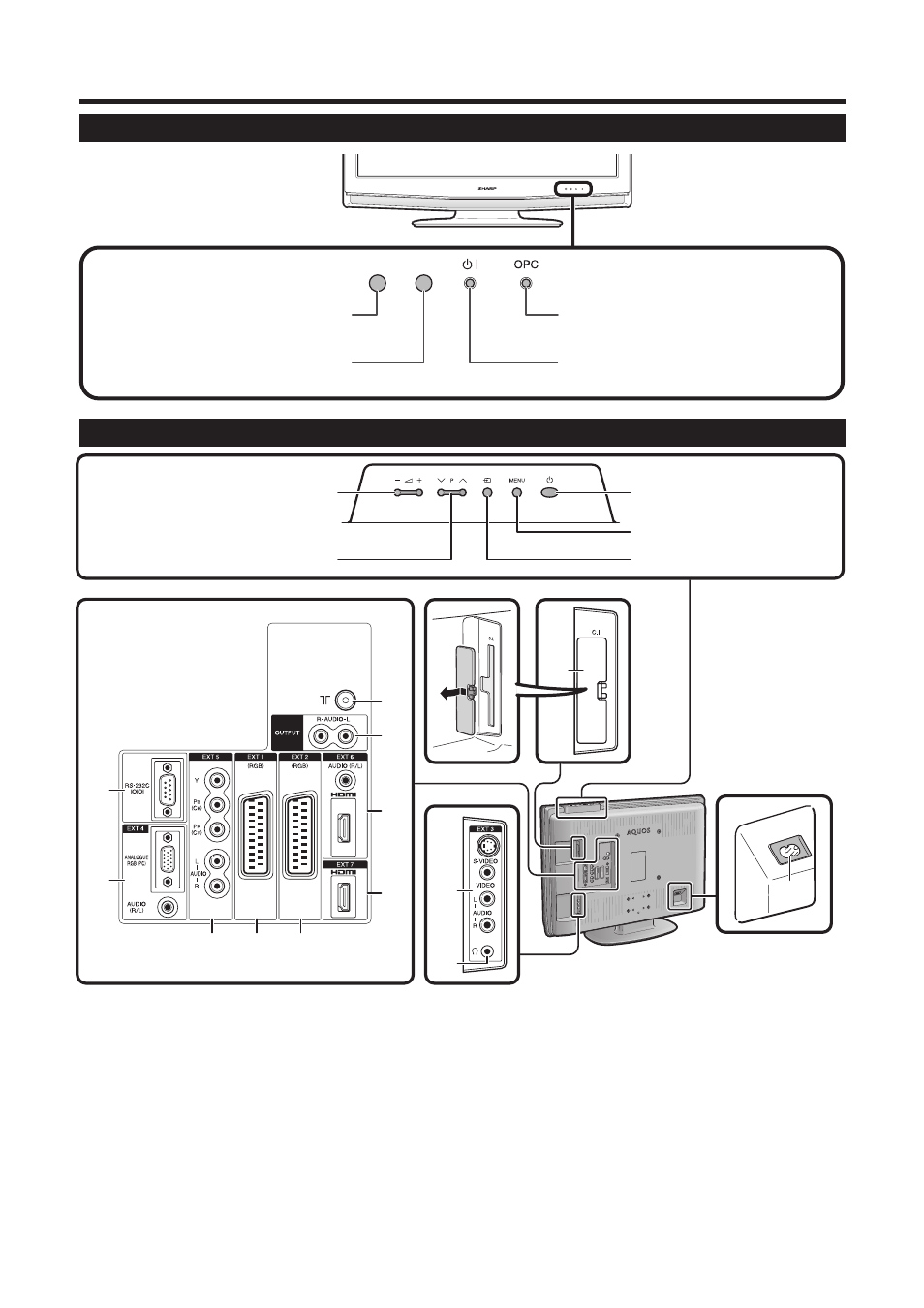

Телевизор (Вид спереди)
Телевизор (Вид сзади)
10
1
2
6
7
8
9
3
4
5
13
11
12
ПРИМЕЧАНИЕ
•
Только в случае, если Вы используете активную антенну наземного ТВ-вещания, выберите установку «Вкл (5В)» в разделе «Напряж
питания». (См. стр. 18.)
1 Гнездо RS-232C
2 Гнезда EXT 4 (ANALOGUE RGB/AUDIO)
3 Гнезда EXT 5 (компонентные)
4 Гнездо EXT 1 (RGB)
5 Гнездо EXT 2 (RGB)
6 Гнездо входа антенны (DVB-T 5B=/80 мA)
7 Гнезда OUTPUT (AUDIO)
8 Гнезда EXT 6 (HDMI/AUDIO)
9 Гнездо EXT 7 (HDMI)
10 Слот COMMON INTERFACE
11 Гнезда EXT 3
12 Гнездо для подключения наушников
13 Гнездо AC INPUT
Датчик дистанционного управления
Индикатор OPC
ПРЕДУПРЕЖДЕНИЕ:
Перед использованием или
подсоединением наушников или
головных телефонов убедитесь, что
громкость уменьшена. Прослушивайте
звук при умеренных уровнях.
Чрезмерное звуковое давление от
наушников и головных телефонов может
привести к потере слуха.
7
Датчик OPC
Индикатор B (Oжидание/вкл)
a
(Кнопка питания)
b
Кнопка (Источник входного сигнала)
i
(l/k) (Кнопки громкости)
P (s/r)
(Кнопки программ [каналов])
Кнопка MENU
