33

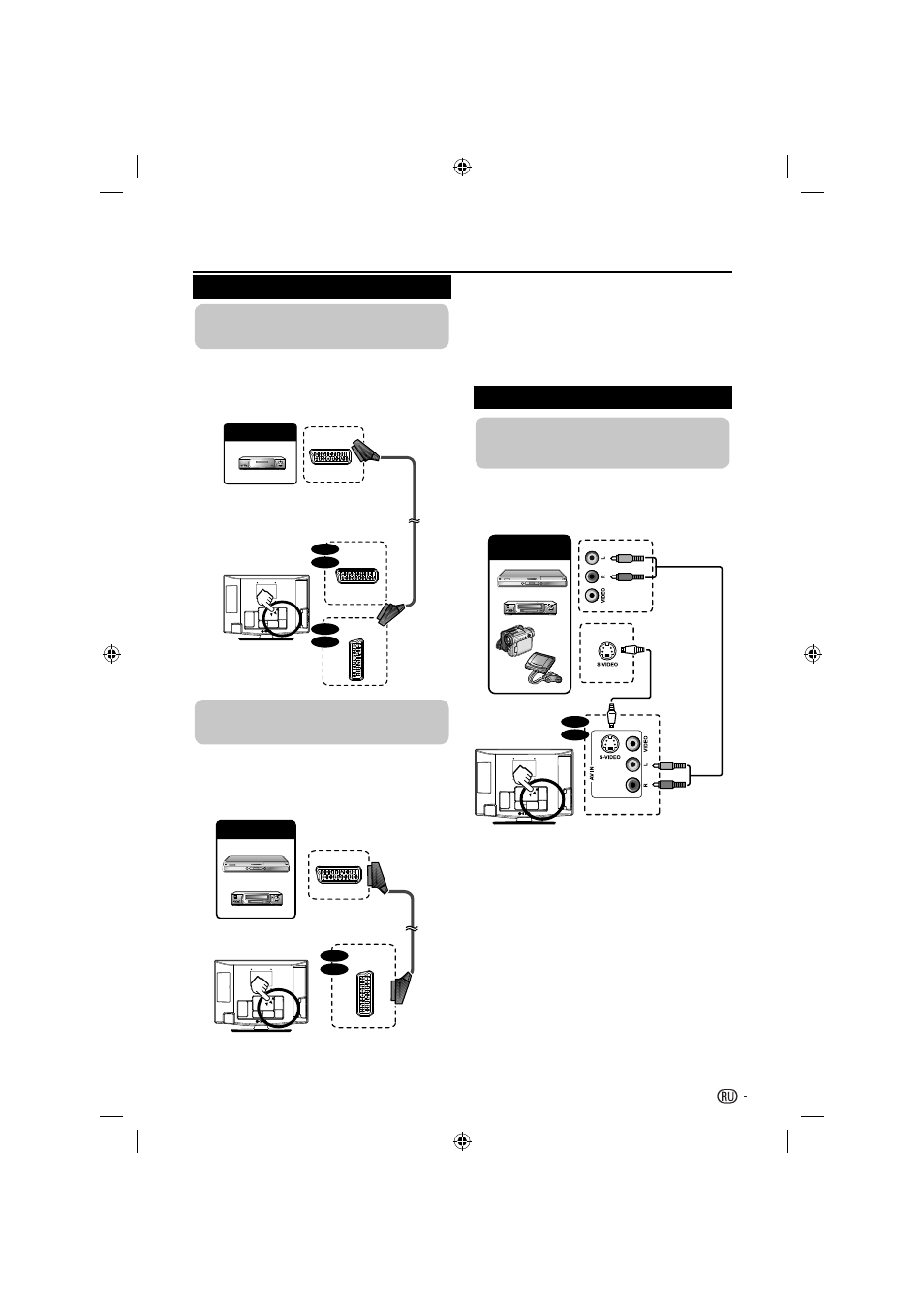

Подключение SCART
E
Использование SCART 1
Full SCART, который передает сигнал RGB, S-Video,
CVBS на вход и CVBS на выход тюнера.
SCART
SCART
AV1
E
Использование SCART 2
Half SCART, который передает сигнал S-Video или CVBS
на вход и CVBS на выход монитора.
SCART
AV2
Подключение внешних устройств
ПРИМЕЧАНИЕ
В случаях, когда декодер должен получать
•
сигнал с телевизора, убедитесь, что Вы выбрали
соответствующий источник входящего потока
Не подсоединяйте декодер к SCART 2.
•
Вы не можете подключить VCR с декодером при
•
помощи полностью проводного кабеля SCART от
источника SCART 2.
S-Video подключение
Вы можете использовать S-Video для подключения
игровых консолей, записывающих видеокамер,
DVD-проигрывателей и другого оборудования.
ПРИМЕЧАНИЕ
При использовании кабеля S-video Вам также
•
необходимо подключить аудиокабель (П/Л).
Кабель SCART
Декодер
Кабель SCART
VCD/DVD-
проигрыватель
S-Video
подключение
Аудиокабель
Кабель
S-video
26”
32”
26”
19”
32”
22”
19”
22”
Пример устройств, которые могут буть подключены
E Декодер
Пример устройств, которые могут буть подключены
E VCR E DVD-проигрыватель
Пример устройств, которые могут буть подключены
E VCR E DVD E Blu-ray плеер/проигрыватель
E Игровая консоль E видеокамера
