Подключение внешних устройств, Подключение динамика / усилителя подключение scart – Инструкция по эксплуатации Sharp LC-19S7RU
Страница 20
47
19
E

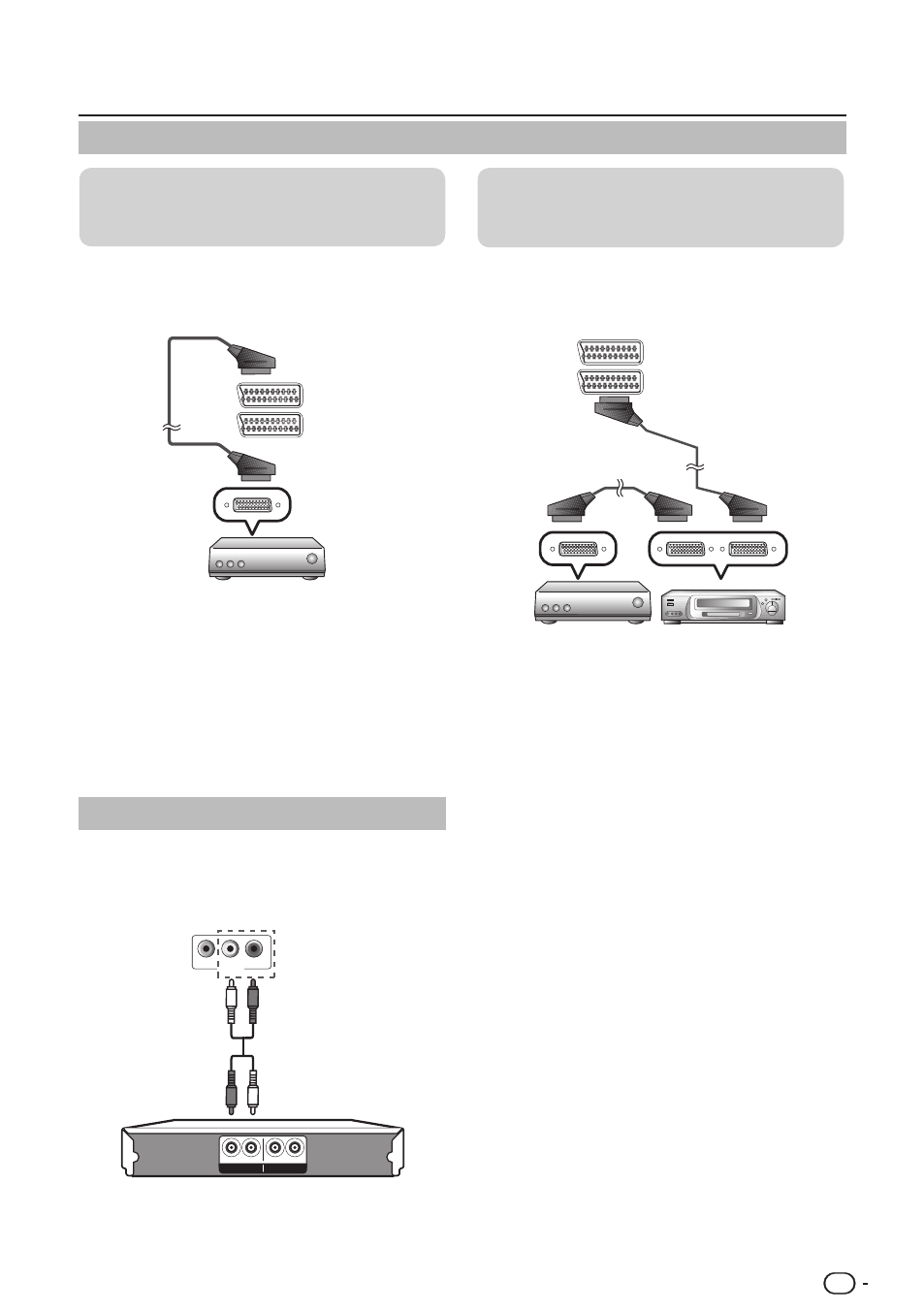

При использовании SCART 1
Полный SCART, который передает входные RGB,
и CVBS и выходной CVBS тюнера.
SCART 1
SCART 2
SCART
Пример подключаемых устройств
E
Декодер
Пример подключаемых устройств
E
VCR E DVD проигрыватель
E
Подключение усилителя с аналоговым/
цифровым аудиовходом
L
R
VIDEO
AV OUT
L
R
AUX1 IN
L
R
AUX OUT
ПРИМЕЧАНИЕ
В случае, если необходимо принимать сигнал с телевизора на декодер, убедитесь, что выбрали правильный
•
источник ввода.
Не подключайте декодер к SCART 2.
•
Нельзя подключать VCR к декодеру, используя полностью проводной кабель SCART, подключенный к
•
источнику SCART 2.
E
При использовании SCART 2
Полу SCART, который передает входные CVBS и
выходной CVBS монитора.
SCART 1
SCART 2
SCART
Подключение внешних устройств
Подключение динамика / усилителя
Подключение SCART
Аудио кабель
SCART для
моделей 19
дюймов
SCART 1 для
моделей 26
дюймов и более
Усилитель с аналоговым аудиовходом
Кабель SCART
Кабель SCART
Декодер
Кабель SCART
Декодер
VCR
