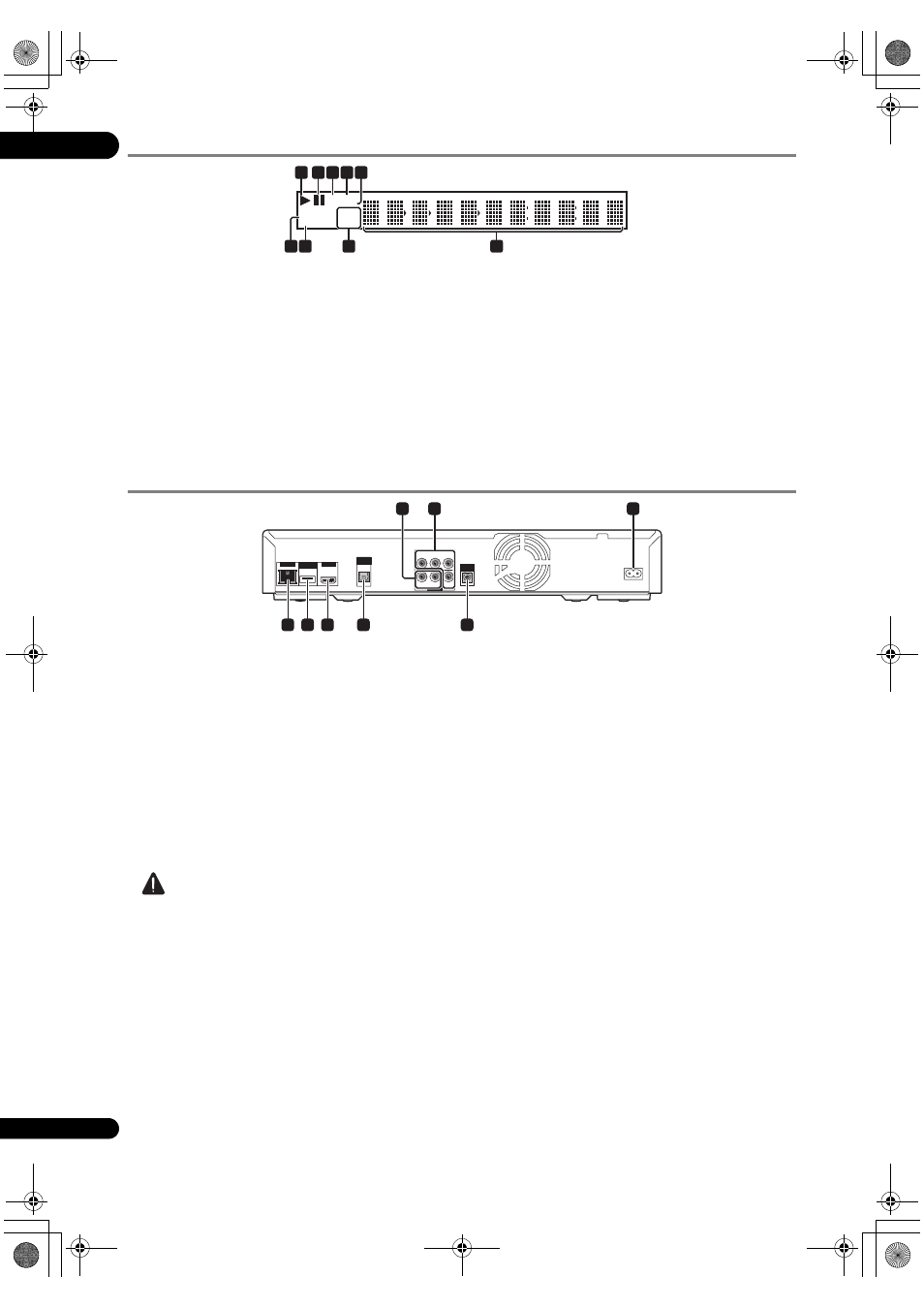

Дисплей фронтальной панели
1  – (стр. 24)
2  – (стр. 24)
3 HD – Высвечивается при подключении кабеля HDMI
и выводе видеосигналов с разрешением 1080/50i,
1080/50p, 720/50p, 1080/24p, 1080/60i, 1080/60p или
720/60p. Он также высвечивается при подключении
компонентного видеокабеля и выводе видеосигналов
с разрешением 1080/60i или 720/60p.
4 LAN – (стр. 17)
5 PQLS – (стр. 14)
6 Дисплей символов – Отображает номер главы/
раздела/дорожки, прошедшее время воспроизведения,
др.
7 24HZ/50HZ/60HZ – Высвечивается частота
выводимого видеокадра или поля.
8 EXT – (стр. 16)
9 CONTROL – (стр. 14)
Задняя панель
1 Терминалы AUDIO OUT – (стр. 16)
2 Терминалы VIDEO OUT
VIDEO – (стр. 16)
COMPONENT VIDEO – (стр. 16)
3 AC IN – (стр. 17)
4 Терминал CONTROL IN – Используйте для
управления данным проигрывателем от сенсора ДУ
другого компонента Pioneer с терминалом CONTROL
OUT и имеющим знак
. Подключите терминал
CONTROL OUT другого компонента к CONTROL
IN на данном проигрывателе через кабель с разъемом
мини-джек (продается отдельно).
Предостережение
• Обязательно подключите кабели для вывода аудио и
видеосигналов.
• При подключении через System Control, направляйте
пульт ДУ в направлении подключенного компонента
(например, аудио-видео ресивер или усилитель).
Пульт ДУ не будет срабатывать соответствующим
образом, если он направлен на данный
проигрыватель.
• Невозможно использовать System Control с
компонентами, на которых отсутствует терминал
System Control, или с компонентами не производства
Pioneer.
5 Терминал DIGITAL OUT (OPTICAL) – (стр. 16)
6 Терминал HDMI OUT – (стр. 15)
7 USB Порт (BD STORAGE) – (стр. 16)
8 Терминал LAN (100) – (стр. 17)
PQLS
LAN HD
24HZ
50HZ
60HZ
CONTROL
EXT
1
6 7 8 9
5 2 4 3
AC IN
LAN (100) HDMI OUT
OUTPUT
COMPONENT VIDEO
DIGITAL OUT
OPTICAL
CONTROL IN
Y
R AUDIO VIDEO L
P B P R
USB (BD STORAGE)
3
8 7 6 5 4
2 1
