6

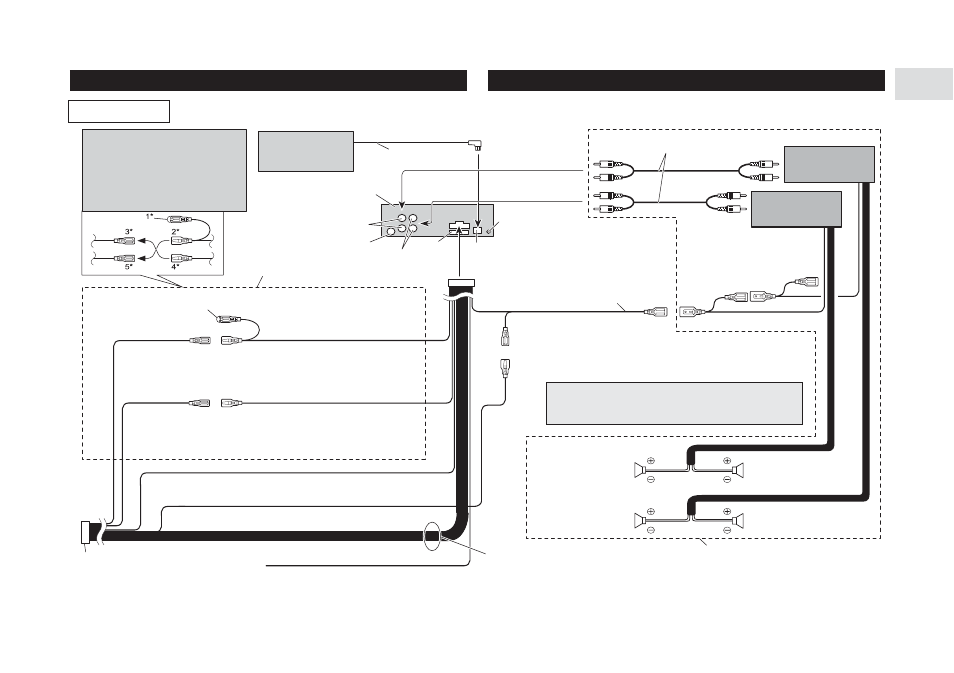

Установка аппарата

Примечание
В зависимости от типа транспортного средства функ
ции проводов 3* и 5* могут быть разными. В этом
случае обязательно соединяйте 2* с 5* и 4* с 3*.

Антенное гнездо

Соедините между собой провода
одного цвета

Данное изделие

Плавкий пре
дохранитель

Соединительные кабели со штекерами «RCA»
(продаются отдельно)

Усилитель мощности
(продается отдельно)

Усилитель мощности
(продается отдельно)

Дистанционное управление системой

Сине/белый (7*)
К клемме реле управления приводом автоматичес
кой антенны (максимальный ток 300 мА, постоян
ное напряжение 12 В).

Сине/белый (6*)

Расположение штыревых контактов разъема ISO зависит от типа транспортного
средства. Соедините 6* и 7*, когда штыревой контакт 5 относится к управлению
антенной. В других транспортных средствах никогда не соединяйте 6* и 7*

Колпачок (1*)
Не снимайте колпачок, если
данный контакт не используется

Желтый (3*) Под
держка памяти (или
вспомогательные ус
тройства)

Желтый (2*) К клемме, на которую всегда
поступает напряжение питания независимо
от положения ключа зажигания

Красный (5*) Вспо
могательные уст
ройства (или под
держка памяти)

Красный (4*) К клемме, напряжение на ко
торой (12 В постоянного тока) зависит от
положения ключа зажигания «ON/OFF».

Черный (заземление)
К металлическому корпусу транспортного средства

Разъем стандарта ISO
Примечание
В некоторых транспортных средствах разъем
стандарта ISO может быть разделен на два. В
этом случае обязательно подсоединяйтесь к
обоим разъемам.

Желто/черный

При использовании сотового телефона соедините данный
провод с проводом сотового телефона, осуществляющим от
ключение звука аудиосистемы. Если телефон не подключает
ся, оставьте данный провод свободным.

Провода громкоговорителей
Белый

: передний левый (+)

Бело/черный

: передний левый ( )

Серый

: передний правый (+)

Серо/черный

: передний правый ( )

Зеленый

: задний левый (+)

Зелено/Черный

: задний левый ( )

Фиолетовый

: задний правый (+)

Фиолетово/Черный : задний правый ( )

Цвет проводов данного изделия
соответствует новому стандарту

Многодисковый CD плейер

(продается отдельно)

Кабель для подключения к
шине IP BUS

«FRONT OUTPUT»
[Выход на фрон
тальные АС]

«REAR OUTPUT»

[Выход на тыловые громкоговорители]

Вход шины
IP BUS
(синий)

Гнездо для проводного
пульта дистанционного управленияПожалуйста, обра
титесь к инструкции по эксплуатации проводного пуль
та дистанционного управления (продается отдельно).

Сине белый
К разъему управления системой на усилите
ле мощности (макс. 300 мА, 12 В пост. тока)

Тыловой громкоговоритель

Тыловой громкоговоритель

Фронтальный громкоговоритель

Фронтальный громкоговоритель

Левый

Правый

Выполните эти соединения в случае использования
отдельно приобретенного усилителя.
