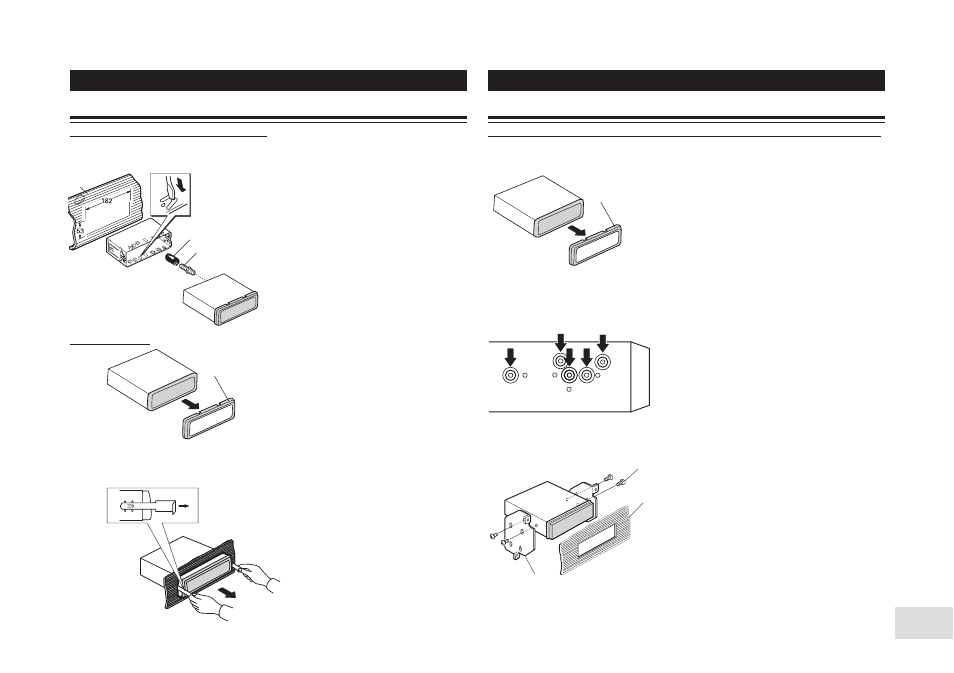

Стандартное тыловое крепление

Установка с использованием резьбовых отверстий на боковых стенках устройства

1. Снимите рамку.

2. Прикрепите аппарат к заводскому кронштейну для установки радиоприемника.

Рамка

Установите съемную шпильку в отверстие в нижней части рам
ки и снимите рамку, потянув за нее.
(При установке рамки, поверните ее сторону с выемкой вниз.)

Выберите положение, в котором совпадут крепежные от
верстия на кронштейне и устройстве, и заверните по 2
винта с каждой стороны. В зависимости от формы крепеж
ных отверстий на кронштейне, используйте винты со ско
шенными головками (5 х 8 мм) или с потайными головка
ми (5 х 9 мм) .

Винт

Приборная панель или консоль

Фабричный радиомонтажный кронштейн

4

Установка аппарата

Стандартное фронтальное крепление

Установка при помощи резиновой втулки

Приборная
панель

Резиновая втулка

Винт

Монтажная рамка
Установив монтажную рамку в приборную панель, выберите в соответствии
с толщиной материала приборной панели подходящие скобы и загните их.
(Закрепите как можно крепче, используя верхние и нижние скобы. Для на
дежности загните скобы под углом 90 градусов.)

Рама

Установите съемную шпильку в отверстие в нижней части
рамки и снимите рамку, потянув за нее.
(При установке рамки, поверните ее сторону с выемкой
вниз.)

Установите в аппарат прилагаемые ключи для извлечения, как показано
на рисунке, до защелкивания их фиксаторов. Извлеките аппарат, прижи
мая ключи к его боковым стенкам.

Снятие аппарата
