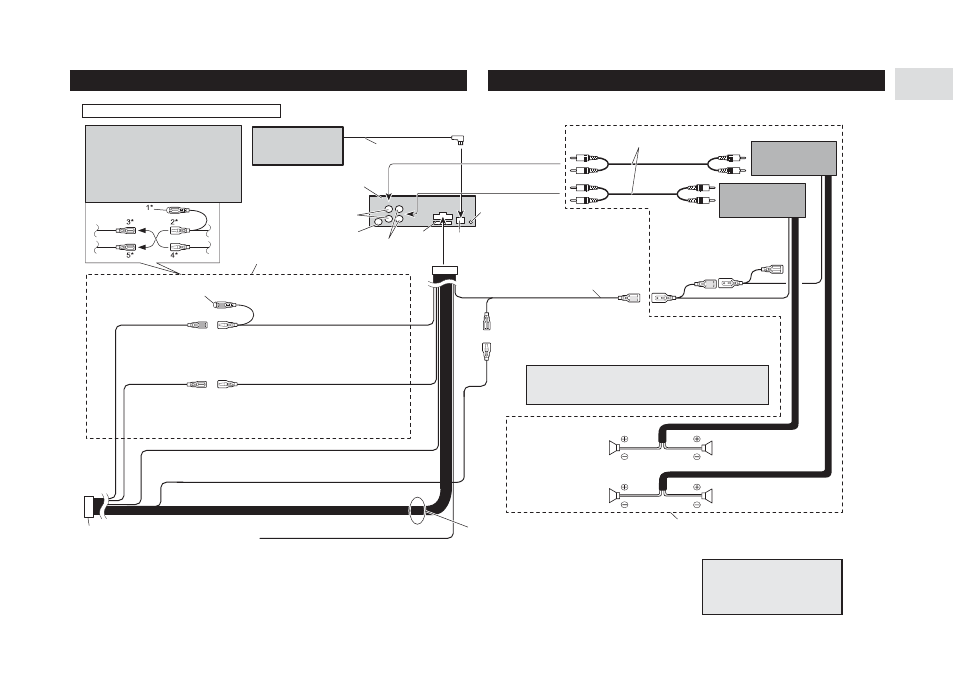

Установка аппарата

Данное устройство снабжено шнурами питания различных цветов

Примечание:
В зависимости от вида разъема, штеке
ра 3 и 5 могут отличаться, поэтому сле
дует вставлять штекер 2 в штекер 5, а
штекер 4 в 3.

Колпачок (1*)
Когда данное соединение не ис
пользуется, не рекомендуется сни
мать колпачок.

Желтый (3*)

Резервный (или вспомога

тельное устройство)

Желтый (2*)
К разъему, на который всегда подается питание, неза
висимо от положения замка зажигания.

Красный (5*) Резерв

ный (или вспомогатель

ное устройство)

Красный (4*)
К разъему, управляемому включением/выключе
нием замка зажигания (12 В пост. тока)

Черный (заземления)
К металлической детали кузова автомобиля

Соединитель ISO
В некоторых автомобилях соединитель ISO
может быть разделен на два. В этом случае
обязательно подсоедините к обоим соеди
нителям.

Многодисковый

CD плейер

(продается отдельно)

Кабель для подключения к шине
IP BUS

Аппарат

Сабвуфер или нерегулируемый выход

Гнездо антенны

«FRONT OUTPUT» [Выход
на фронтальные громко
говорители]

П л а в к и й
предохра
нитель

Вход шины IP BUS
(синий)

Гнездо для проводного
пульта дистанционного управления

Сине белый Для подключения питания

(макс. 300 мА, 12 В пост. тока)

Сине белый (7*)
К разъему реле управления автоматической
антенной (макс. 300 мА, 12 В пост. тока)

Сине белый (6*)

Распределение штырьковых контактов соединителя ISO различается в зависимо
сти от типа автомобиля. Соедините 6* и 7*, если штырьковый контакт 5 относит
ся к управлению антенной. В автомобиле другого типа не соединяйте 6* и 7*.

Фронтальный громкоговоритель
(левый)

Фронтальный громкоговоритель
(правый)

Сабвуфер

Сабвуфер

Провода громкоговорителей
Белый:

(+) фронтального левого

Бело черный:

( ) фронтального левого

Серый:

(+) фронтального правого

Серо черный:

( ) фронтального правого

Зеленый:

(+) тылового левого или (+) сабвуфера

Зелено черный:

( ) тылового левого или ( ) сабвуфера

Фиолетовый:

(+) тылового правого или (+) сабвуфера

Фиолетово черный: ( ) тылового правого или ( ) сабвуфера

Соединительные шнуры со штекерами типа RCA
(в комплект не входят)

Усилитель мощности
(продается отдельно)

Усилитель мощности
(продается отдельно)

Пульт дистанционного управления

Примечание:
Измените начальные настройки данного ус
тройства (см. инструкцию по использова
нию). Выход сабвуфера данного устройства
является монофоническим.

Желто/черный

При использовании сотового телефона соедините провод
сотового телефона, который осуществляет отключение звука
аудиосистемы, с данным проводом

Соедините между собой
провода одного цвета

Выполните эти соединения в случае использования
отдельно приобретенного усилителя.
