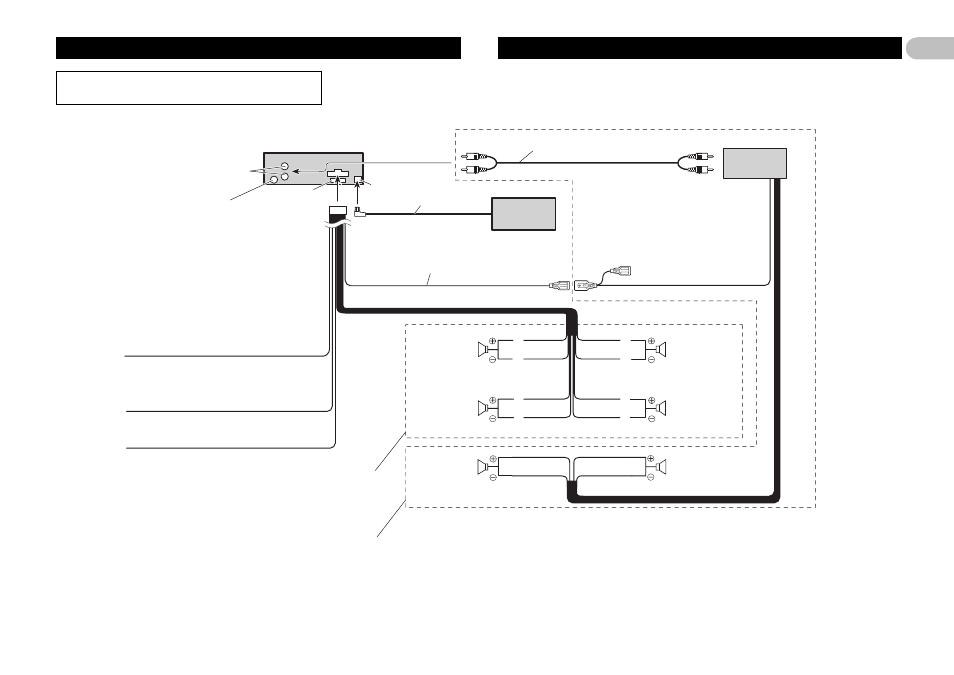

Подключение устройств 4
Проводка этого устройства окрашена в соответствии
с новым стандартом.
Это устройство
Тыловой выход
Гнездо антенны
Предохранитель
Вход IP-BUS (синий)
Кабель IP-BUS
Проигрыватель
Малти КД (про-
дается отдельно)
Усилитель мощно-
сти (продается от-
дельно)
Синий/белый
К разъему управления усилителя мощности или
автономной антенны. (Максимум 300 мА 12 В
постоянного тока.)
Дистанционное управление системой
Желтый
К разъему, на который питание подается постоянно,
независимо от положения ключа зажигания.
Красный
К электрическому разъему, управляемому ключом зажи-
гания (12 В постоянного тока) включение/выключение.
Черный (земля)
К металлическому кузову
автомобиля.
При использовании системы из двух гром-
коговорителей, не подключайте ничего к
контактам громкоговорителей, которые
не соединены с громкоговорителями.
Выполните эти подключения при использова-
нии дополнительного усилителя мощности
(продается отдельно).
Фронтальный
громкоговоритель
Белый Серый
Белый/
черный Серый/
черный
Фронтальный
громкоговоритель
Левый Правый
Тыловой
громкоговоритель
Зеленый Фиолетовый
Зеленый/черный Фиолетовый/черный
Тыловой
громкоговоритель
Тыловой
громкоговоритель Тыловой
громкоговоритель
Соединительный кабель с контактными штекерами
RCA (продается отдельно).
