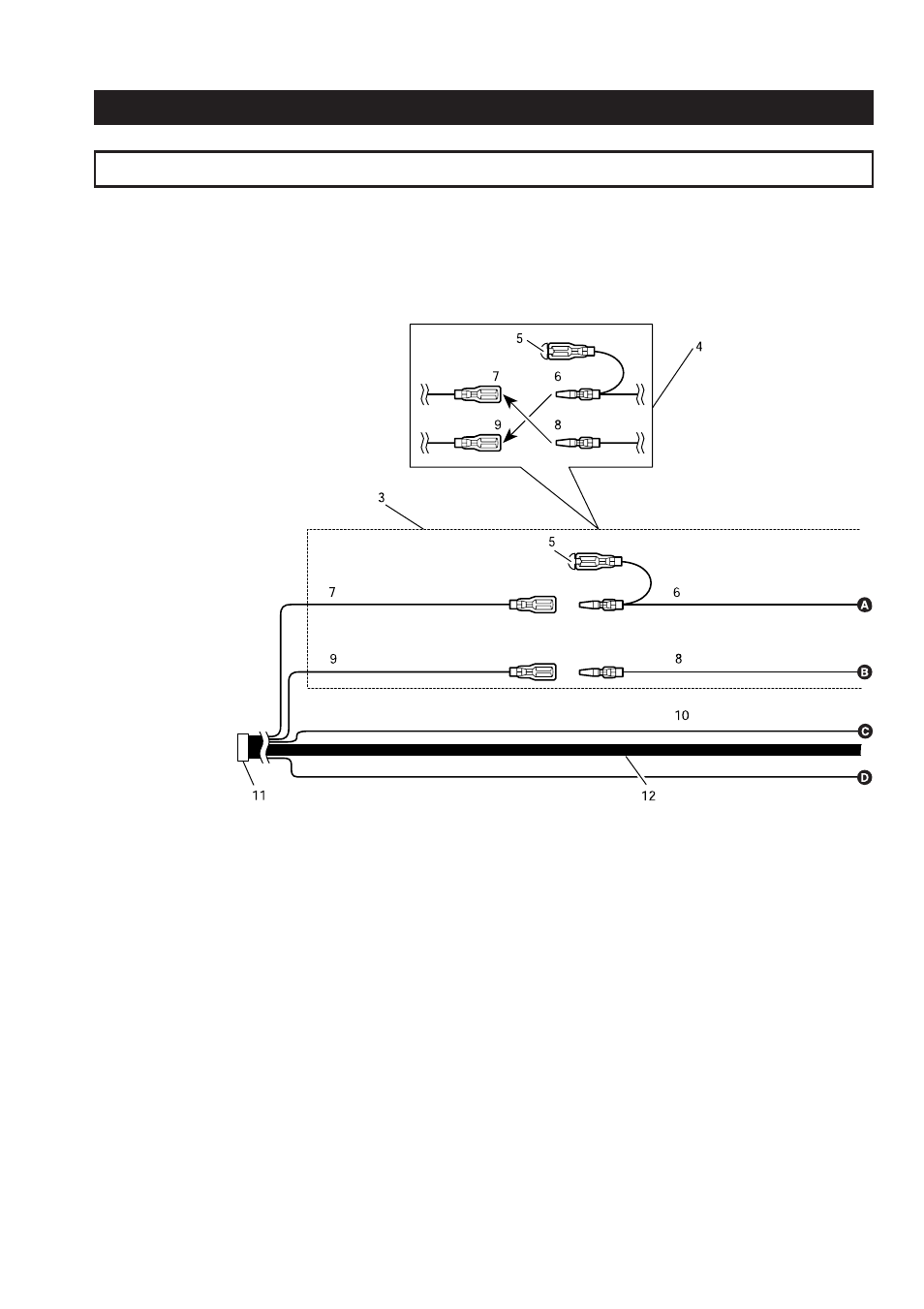

Схема подключения
Это устройство соответствует новой цветовой кодировке проводов.
1. Устройство
2. Гнездо антенны
3. Cîåäèíèòå провода одинакового цвета друг
с другом.
4. Примечание:
В зависимости от вида транспортного сред-
ства, назначение 7 и 9 может быть различ-
ным. Если дело обстоит так, убедитесь, что
Вы соединили 6 с 9 и 7 с 8. Когда кабель пи-
тания другого устройства соединен с кон-
тактом 5, заранее проверьте назначение
контакта 5 (запасной или дополнительный).
5. Колпачок
6. Желтый
К контакту, всегда обеспечиваемому пита-
нием, независимо от позиции переключате-
ля зажигания.
7. Желтый
Запасной (или дополнительный)
8. Красный
К электрическому контакту, управляемому
переключателем зажигания (12 В постоян-
ного тока) ON/OFF.
9. Красный
Запасной (или дополнительный)
10. Черный (заземление)
К корпусу транспортного средства (метал-
лическому).
11. Разъем ISO
Примечание:
В некоторых транспортных средствах,
разъем ISO может быть разделен на два. В
этом случае убедитесь, что выполнили со-
единение с обоими разъемами.
