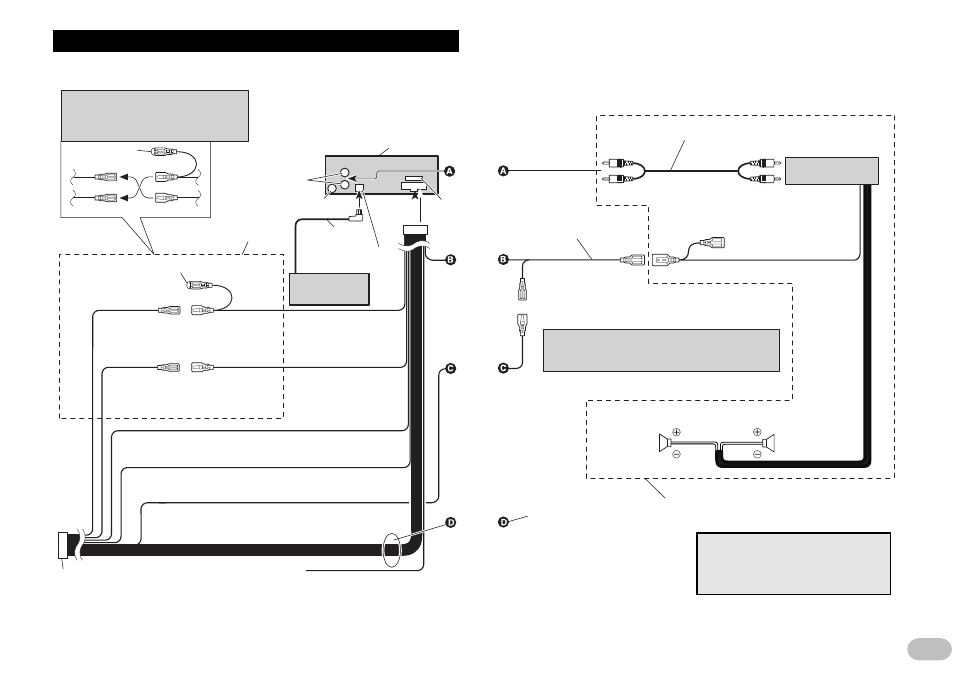

Подключение устройств
Проводка этого устройства окрашена в соответствии с новым стандартом.
5
Примечание:
В зависимости от типа автомобиля, фун
кции 3* и 5* могут различаться. В этом
случае подключите 2* к 5*, а 4* к 3*.
Проигрыватель
Малти КД (про
дается отдельно)
Гнездо антенны
Кабель IP BUS
Подключите контакты од
ного цвета друг к другу.
Колпак (1*)
Если этот разъем не
используется, не уда
ляйте колпак.
Задний выход или
выход сабвуфера
Желтый (3*)
Резерв (или
Дополни
тельно) Желтый (2*)
К разъему, на который питание
подается постоянно, независимо
от положения ключа зажигания.
Красный (5*)
Дополнительно
(или Резерв) Красный (4*)
К электрическому разъему, уп
равляемому ключом зажигания
(12 В постоянного напряжения)
включение/выключение.
Черный (земля)
К металлическому кузову автомобиля.
Разъем ISO
Примечание:
В некоторых автомобилях разъем ISO
может быть разделен на два. В этом
случае подключите оба разъема.
Контакты громкоговорителей
Белый:
Фронтальный левый 3
Белый/черный: Фронтальный левый #
Серый: Фронтальный правый 3
Серый/черный: Фронтальный правый #
Зеленый: Тыловой левый 3
Зеленый/Черный: Тыловой левый #
Фиолетовый: Тыловой правый 3
Фиолетовый/черный: Тыловой правый #
Это устройство
Вход IP BUS (синий)
Синий/белый
К разъему управления автономной
антенны.
(Максимум 300 мА 12 В постоянного
напряжения.)
Дистанционное управление системой
Расположение контактов разъема ISO различается в зави
симости от типа автомобиля. Соедините 6* и 7*, если Кон
такт 5 служит для управления антенной. В автомобиле дру
гого типа никогда не соединяйте 6* и 7*.
Синий/белый (6*)
Синий/белый (7*)
К разъему управления авто
номной антенной. (Максимум
300 мА, 12 В постоянного на
пряжения.)
Желтый/черный
Если Вы пользуетесь сотовым телефоном, подключите
его к контакту Audio Mute (приглушение звука) на сото
вом телефоне. Если Вы не используете сотовый теле
фон, не подключайте контакт Audio Mute.
Пре
дохра
нитель
Тыловой гром
коговоритель
или сабвуфер Тыловой гром
коговоритель
или сабвуфер
Соединительные кабели с контактными
гнездами RCA (продаются отдельно)
Усилитель мощности
(продается отдельно)
Делайте эти соединения при использовании
другого усилителя (продается отдельно).
Примечание:
Если к этому устройству вместо тылового громкого
ворителя подключен сабвуфер, измените режим ты
лового выхода в меню Начальных Настроек. (Обрати
тесь к Инструкции по Эксплуатации.) Выход сабвуфе
ра на этом устройстве является монофоническим.
Левый Правый
Оранжевый/белый
К разъему переключения зажигания.
1*
3*
5*
2*
4*
