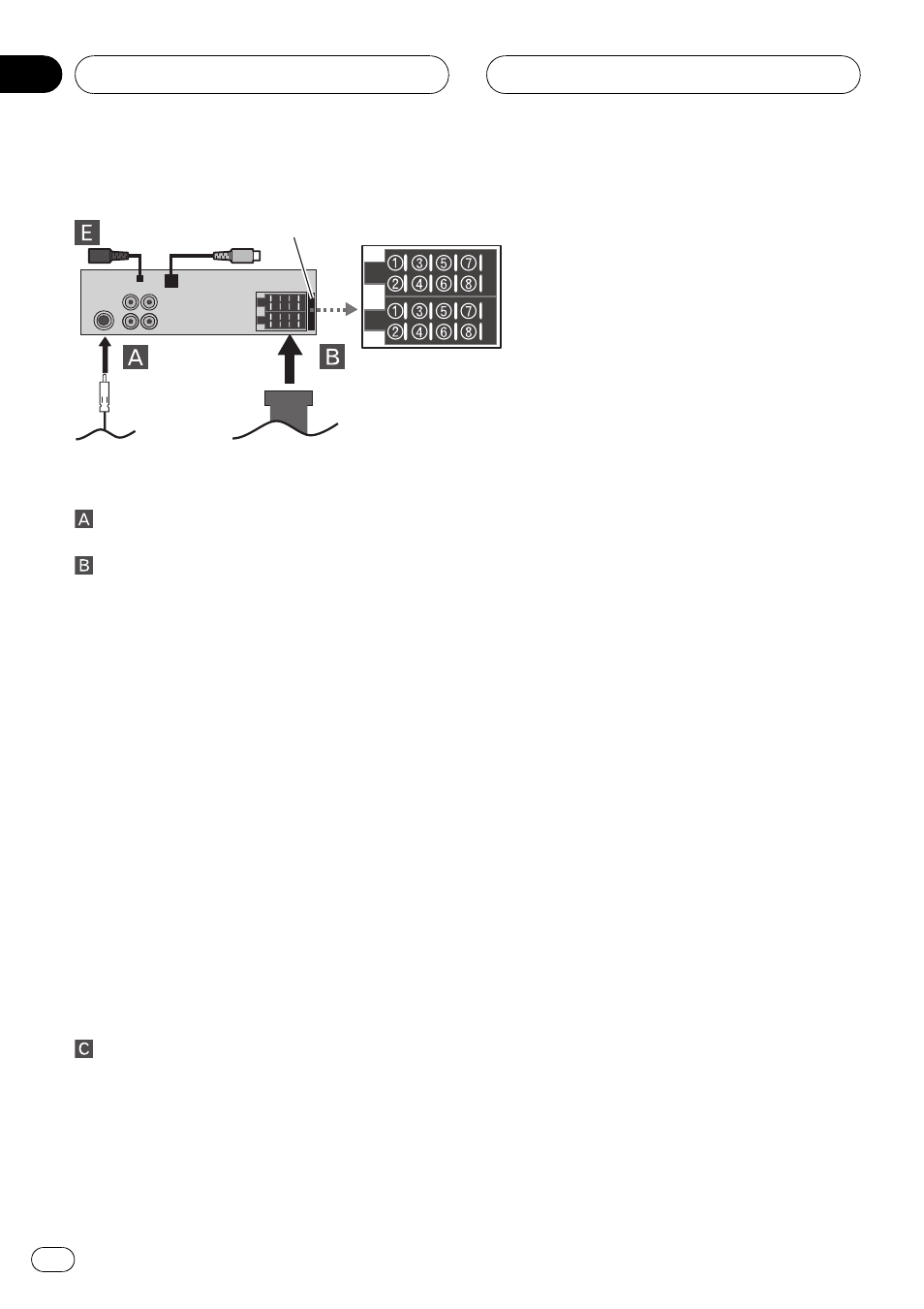

Подсоединение разъема ISO
К громкоговорителю
К автомобилю
Плавкий предохранитель (10 A)
15 cm 15 cm
От антенны
Штекер и функции разъема ISO
К громкоговорителю
1 Задний правый +
2 Задний правый *
3 Передний правый +
4 Передний правый *
5 Передний левый +
6 Передний левый *
7 Задний левый +
8 Задний левый *
К автомобилю
1 Не используется.
2 Не используется.
3 Нулевой уровень громкости телефона
4 Резервный
5 Пульт дистанционного управления систе-
мой
6 Подсветка
7 Дополнительное оборудование
8 Заземление на массу
К проводке автомобиля
! Желтый/черный (нулевой уровень гром-
кости телефона)
Если используется оборудование,
имеющее функцию приглушения звука,
данный провод необходимо подсоеди-
нить к клемме Audio Mute данного обо-
рудования. В противном случае
необходимо проследить за тем, чтобы
данный провод не контактировал с лю-
быми другими разъемами.
! Черный (заземление на массу)
Подведите к чистой, очищенной от кра-
ски металлической поверхности.
! Оранжевый (подсветка)
Подсоедините к клемме выключателя
подсветки.
! Красный (дополнительное оборудова-
ние)
Подключите к клемме, на которое по-
дается напряжение (12 В постоянного
тока) при включении зажигания.
! Желтый (резервный)
Подключите к клемме источника по-
стоянного тока 12 В.
! Синий/белый (пульт дистанционного
управления системой)
Подключите к клемме панели управле-
ния усилителя мощности или клемме
реле управления антенны с электропри-
водом (макс. 300 мА 12 В постоянного
тока).
