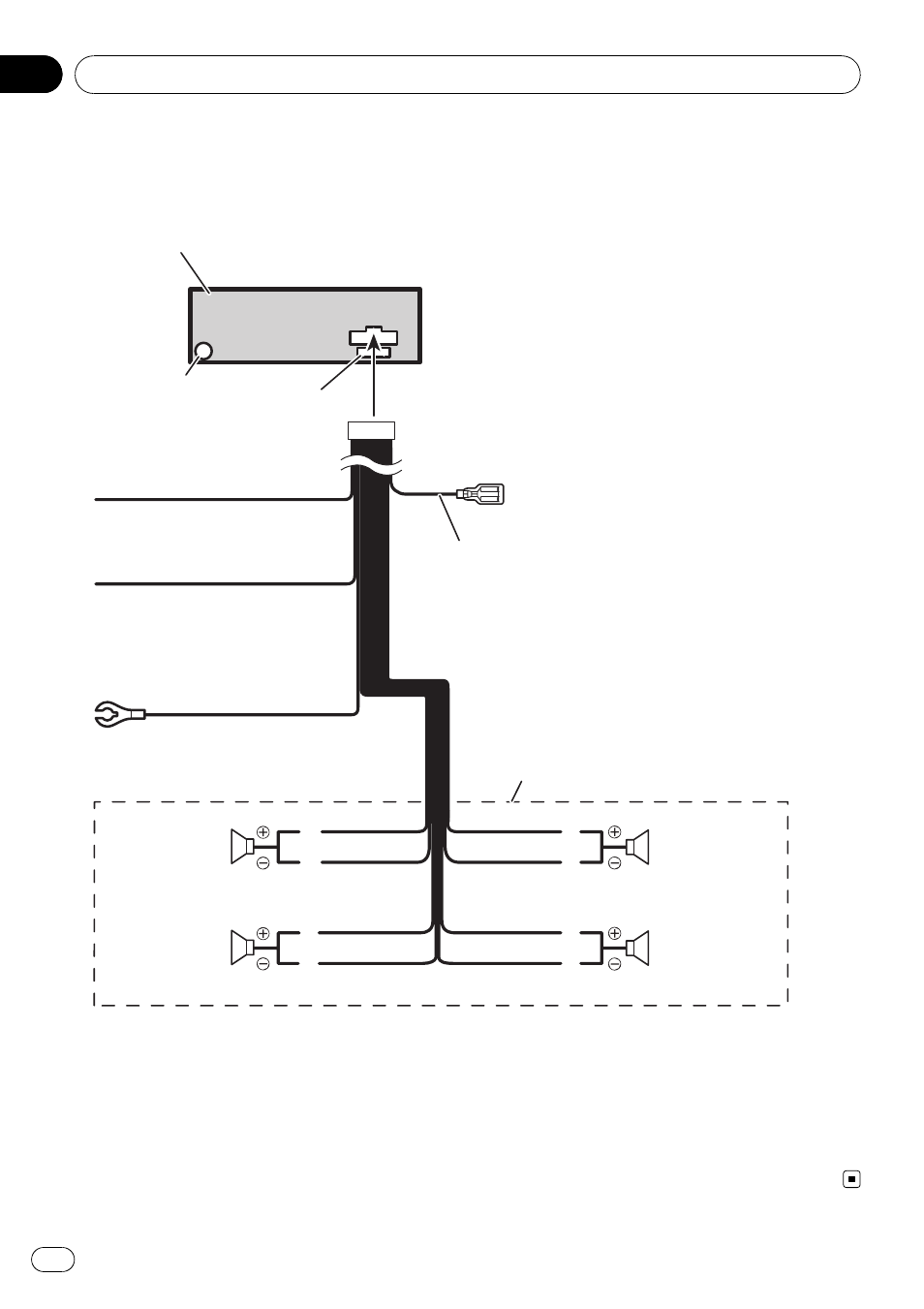

Схема подключения
Данное устройство
Плавкий
предохранитель
(10 A)
Синий/белый
Подключите к клемме панели управления
усилителя мощности или клемме реле
управления антенны с электроприводом
(макс. 300 мА 12 В постоянного тока).
Желтый
Подключите к клемме источника
постоянного тока 12 В.
Красный
Подключите к клемме, на которое
подается напряжение (12 В
постоянного тока) при включении
зажигания.
Черный (заземление на массу)
Подведите к чистой, очищенной от
краски металлической поверхности.
Левый Правый
Белый/черный
Фиолетовый/
черный
Фиолетовый
В системах с 2 громкоговорителями не
подсоединяйте к другим устройствам кабели,
не подключенные к громкоговорителям.
Передний
громкоговоритель
Передний
громкоговоритель
Белый
Серый/черный
Серый
Зеленый/черный
Зеленый
Задний
громкоговоритель
Задний
громкоговоритель
Разъем антенны
Соединения
