13
Ru
Телевизор с плоским экраном
(

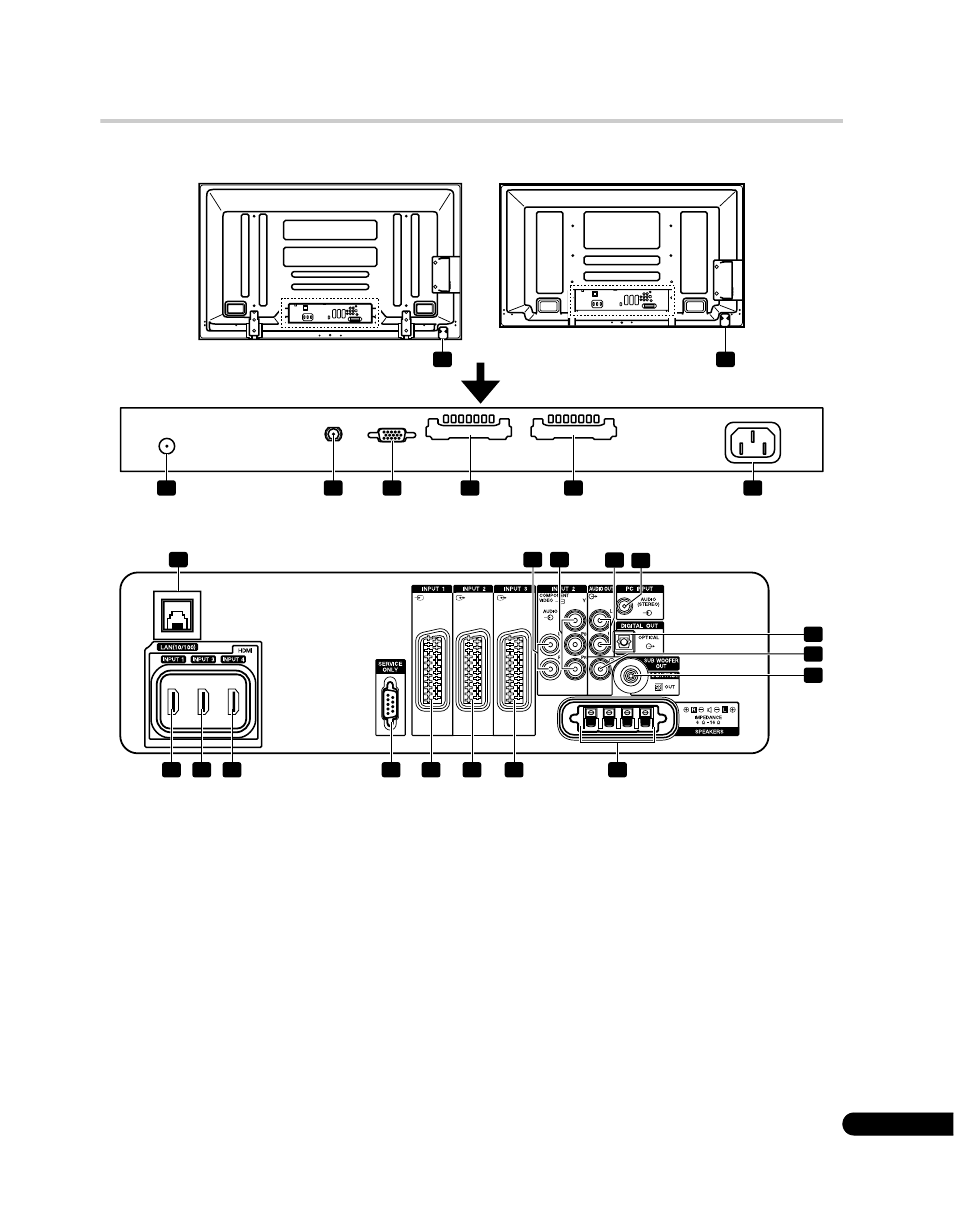

Вид сзади)
1 Кнопка 
2 Входной разъем ANT (Антенна)
• Через этот разъем может подаваться питание
3 Входной разъем SAT (Спутник)
4 Разъем PC INPUT (Анaлoгoвый RGB)
5 Разъем COMMON INTERFACE 1 (ОБЩИЙ ИНТЕРФЕЙС)
6 Разъем COMMON INTERFACE 2 (ОБЩИЙ ИНТЕРФЕЙС)
7 Разъем AC IN
8 Разъем INPUT 1 (HDMI)
9 Разъем INPUT 3 (HDMI)
10 Разъем INPUT 4 (HDMI)
11 Разъем RS-232C (используется для заводской настройки)
12 Разъем INPUT 1 (SCART)
13 Разъем INPUT 2 (SCART)
14 Разъем INPUT 3 (SCART)
15 Порт кабеля Ethernet
16 Разъемы INPUT 2 (Audio (Аудио))
17 Разъемы INPUT 2 (COMPONENT VIDEO: Y, P
B
, P
R
)
18 Разъемы AUDIO OUT
19 Разъем PC INPUT (Audio (Аудио))
20 Разъем DIGITAL OUT (OPTICAL)
21 Разъем SUB WOOFER OUT (ВЫХОД НИЗКОЧАСТОТНОГО
ГРОМКОГОВОРИТЕЛЯ)
22 Разъем CONTROL OUT (поддерживает SR+)
23 Разъемы SPEAKERS (правый/левый)
• Не подключайте к разъемам динамиков никаких других
устройств кроме указанных динамиков.
• Не оставляйте оголенными кабели громкоговорителя у
разъемов. Оголенные провода могут привести к короткому
замыканию или привести к повреждению системы.
T
W
W
W
T
W
W
W
7 4 5 6 3 2
1 1
19 16 18
20
22
21
8 9 10 11 12 13 14 23
17 15
Терминалы на задних панелях одинаковы для PDP-LX6090H и PDP-LX5090H.
* Расположение разъемов вы можете уточнить на схеме расположения
разъемов, которая находится на задней панели, рядом с блоком разъемов.
(PDP-LX5090H) (PDP-LX6090H)
Разъемы верхнего блока
Разъемы среднего блока
