Pyccкий
46

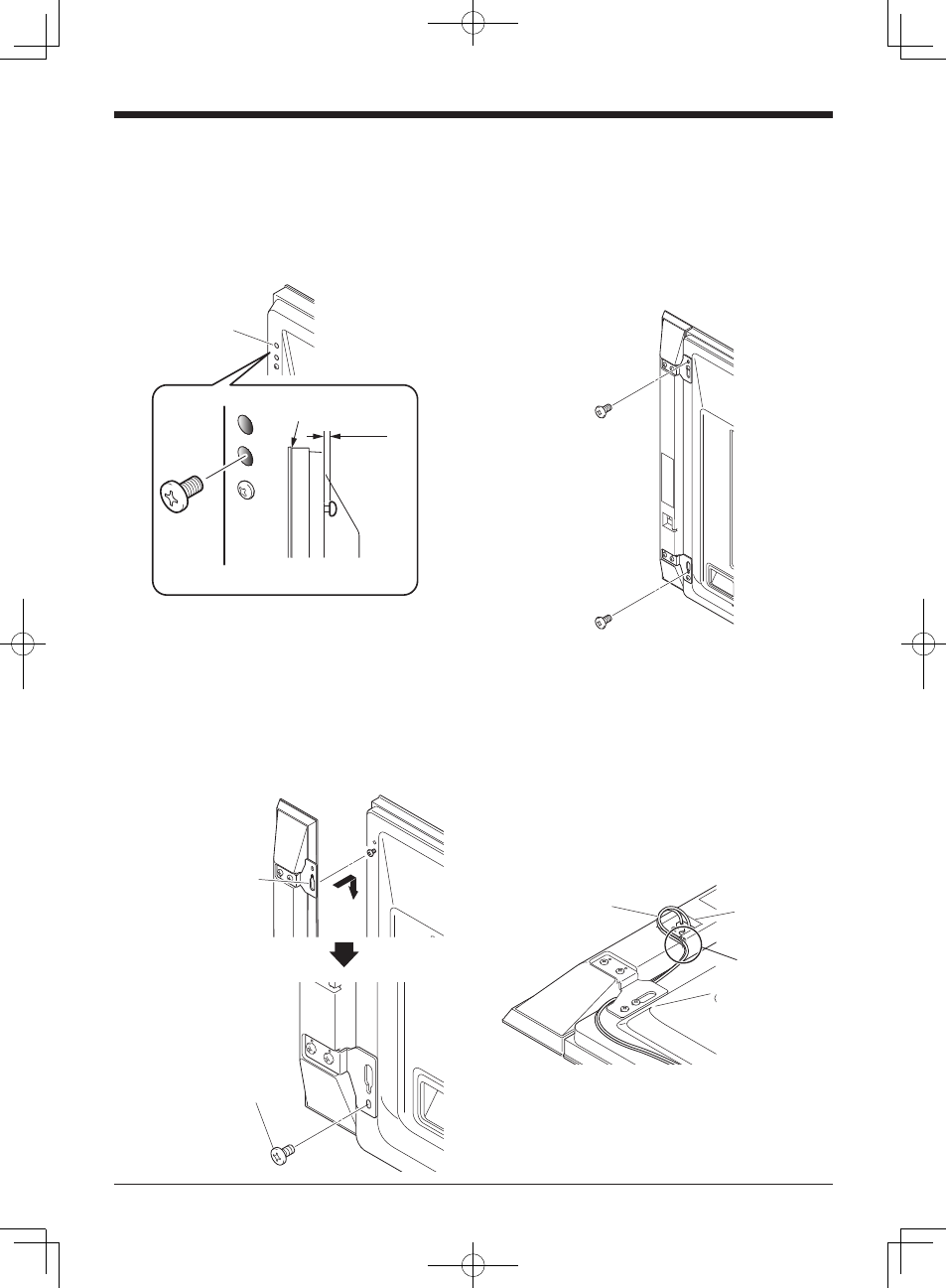

2. Завинтите имеющийся в комплекте
винт в установочное отверстие
громкоговорителя (нижнее из двух)
сверху, на задней части телевизора
с Плоским Экраном.
Пока не слишком крепко затягивайте его. Оставьте его
незатянутым, приблизительно на 5 мм для затяжки.
5 мм
Верхняя задняя часть
телевизора с Плоским
Экраном
Верхняя часть телевизора с
Плоским Экраном
Отверстие для установки
громкоговорителя
Оставьте расстояние
приблизительно в 5 мм
3. Повесьте держатель
громкоговорителя на винт, который
вы установили наверху, продев
его через широкую часть и опустив
его в щель; временно завинтите
нижний винт.
Продев широкую часть отверстия держателя
громкоговорителя (верх) через винт, опустите
громкоговоритель.
Временно закрепите
нижний держатель
громкоговорителя на
телевизор с Плоским
Экраном при помощи
имеющегося в комплекте
винта (одно место внизу).
Продев широкую
часть отверстия
через винт, опустите
громкоговоритель.
4. Настройте положение
громкоговорителя и затем плотно
завинтите верхние и нижние винты.
5. Завинтите два винта, наверху и
внизу каждого громкоговорителя
(всего четыре винта), таким образом
прикрепив громкоговорители к
телевизору с Плоским Экраном.
6. Снизу проведите имеющийся
в комплекте кабель между
громкоговорителем и телевизором
с Плоским Экраном (внизу
держателя громкоговорителя).
7. Соедините кабели
громкоговорителя с
громкоговорителем (смотрите
следующую страницу).
8. Вставьте кабель в паз на
громкоговорителе.
Терминал
громкоговорителя
Помещение в паз
Кабель
громкоговорителя
9. Соедините обратный конец
кабелей громкоговорителей с
задней частью телевизора с
Плоским Экраном (смотрите
следующую страницу).
