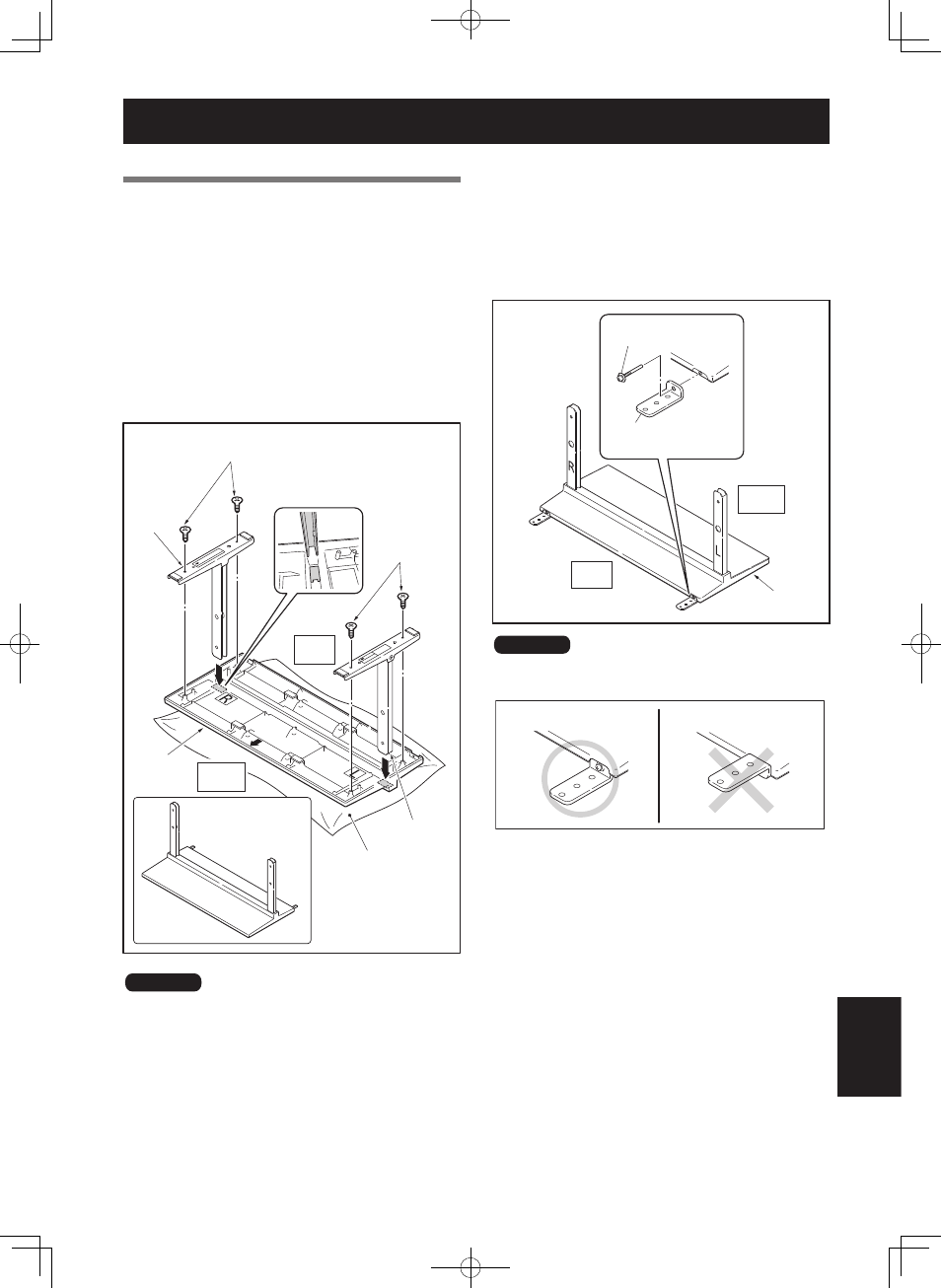

Сборка столика-подставки
Порядок сборки
1
Переверните основание так, чтобы его
нижняя часть была обращена вверх.
2
Вставьте в основание опорные стойки.
• Вставьте опорную стойку (правую) на стороне с
маркировкой “R”, и опорную стойку (левую) на
стороне с маркировкой “L”.
• Удостоверьтесь, что открытые стороны опорных
стоек обращены вовнутрь. Вставьте опорные стойки,
убедившись в их совмещении с выступом основания.
3
Затяните винты ➀ (4 мм × 10 мм:
серебристые) для фиксации опорных стоек.
Ткань
Винты� � �
(4 мм × 10 мм: серебристые)
Винты� � �
(4 мм × 10 мм:
серебристые)
Опорная стойка
(левая)
Опорная
стойка
(правая)
Удостоверьтесь, что открытые стороны
опорных стоек обращены вовнутрь.
Вставьте опорные стойки, убедившись в
их совмещении с выступом основания.
Основание
Задняя
сторона
Столик-подставка
в комплекте
Передняя
сторона
Внимание
• Собирайте столик-подставку с помощью мягкой
простыни, подложенной под основание. Если перед
сборкой не расстелить простынь, то можно поцарапать
лицевую поверхность основания.
• Будьте осторожны при установке опорных стоек (левой)
и (правой), чтобы гарантировать, что они находятся в
правильных положениях. Ошибочная установка опорных
стоек может вызвать повреждение столика-подставки.
4
После сборки столика-подставки
подсоедините металлические фитинги
для предотвращения падения с помощью
установочных винтов
➄ (M4 × 35 мм:
черные).
Металлический фитинг для
предотвращения падения
Основание
Установочные винты � �
(M4 × 35 мм: черный)
Задняя
сторона
Передняя
сторона
Внимание
Убедитесь, что не подсоединяете металлические фитинги
в обратном положении.
<Неправильное подсоединение> <Правильное подсоединение>
