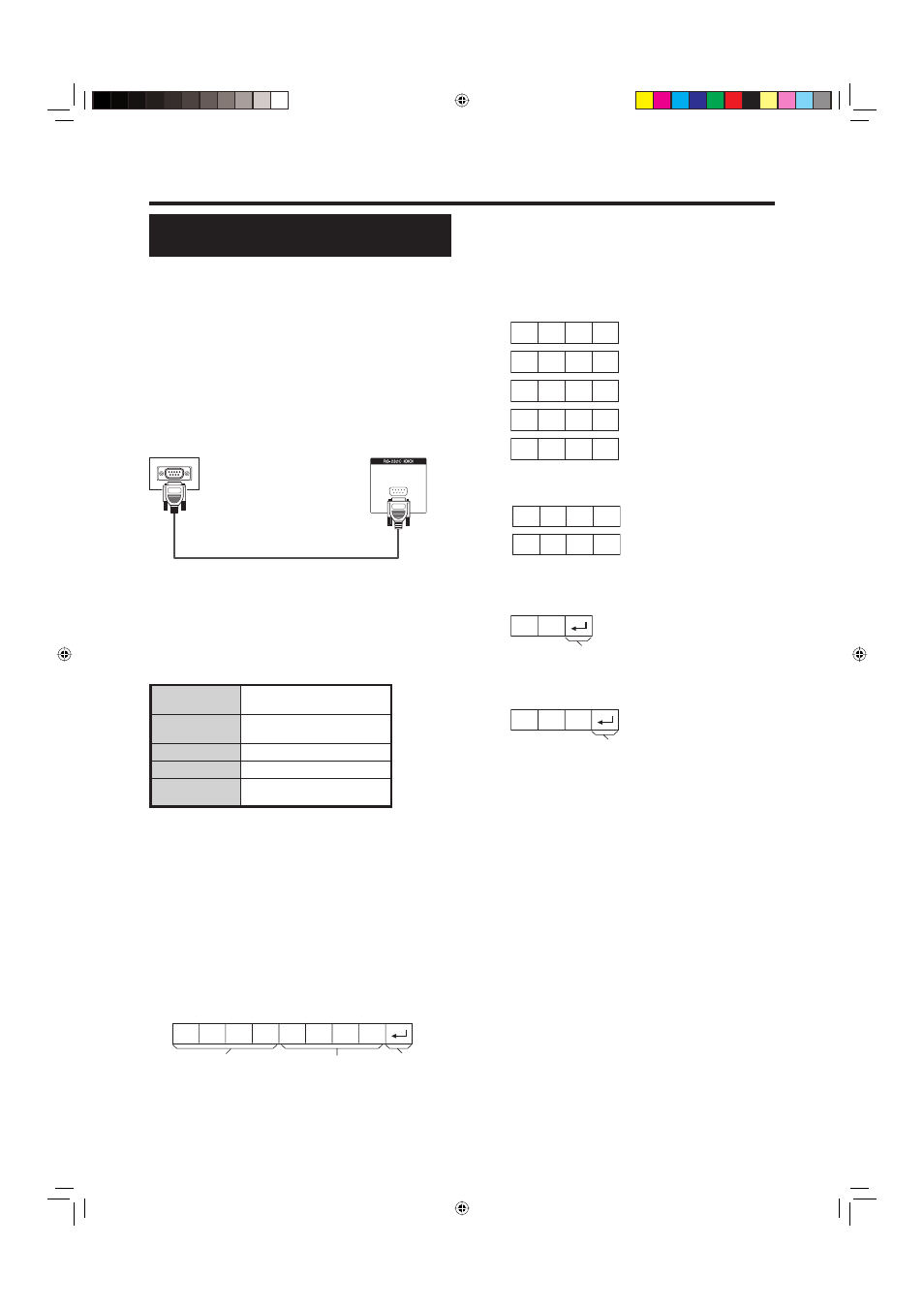

Подключение ПК
C1 C2 C3 C4 P1 P2 P3 P4
Технические характеристики порта
RS-232C
Управление телевизором при помощи
персонального компьютера
•
После установки программы телевизором можно управлять
с компьютера через гнездо RS-232C. Можно выбирать
входной сигнал (ПК/видео), регулировать громкость и
выполнять различные другие регулировки и установки, что
делает возможным автоматическое запрограммированное
воспроизведение.
•
Используйте кабель RS-232C перекрестного типа (продается
отдельно) для этих подключений.
ПРИМЕЧАНИЕ
•
Эта процедура должна выполняться человеком, имеющим
навыки использования компьютеров.
Условия передачи данных
Установите параметры передачи данных через гнездо RS-
232C на компьютере в соответствии с условиями передачи
данных телевизора. Телевизор имеет следующие параметры
передачи данных:
Скорость
передачи:
9 600 бит/с
Формат
данных:
8 битов
Бит четности: Нет
Бит остановки: 1 бит
Управление
потоком:
Нет
Процедура передачи данных
Пошлите управляющие команды с компьютера через разъем
RS-232C.
Телевизор выполнит принятую команду и пошлет
компьютеру ответное сообщение.
Не посылайте несколько команд одновременно. Перед
отправкой следующей команды подождите, пока компьютер
не получит подтверждения о выполнении команды.
Перед началом работы убедитесь в пересылке символа «A»
вместе с символом возврата каретки, а также убедитесь, что
возвращается значение «ERR».
Формат команды
4 знака команды: Команда. Текст, состоящий из четырех
символов.
4 знака параметра: Параметр 0 – 9, пробел, ?
0 0 5 5
1 0 0
– 3 0
0 0 0 9
0
? ? ? ?
?
O K
E R R
Если для некоторых команд введен знак «?», в ответ будет
послано значение, установленное на данный момент.
Формат кода ответа
После пересылки кода возврата (0DH) не забудьте также
послать код перехода на новую строку (0AH).
Обычный ответ
Сообщение об ошибке (ошибка при передаче данных или
неправильная команда)
Параметр
Введите значения параметра, начиная слева, и заполните
пробелами остальное. (Параметр обязательно должен
состоять из четырех знаков).
Если введенный параметр выходит за пределы диапазона
настройки, вернется значение «ERR». (Обратитесь к разделу
« Формат кода ответа»).
Код возврата (0DH)
Код возврата (0DH)
35
Последовательный управляющий кабель RS-232C
( перекрестного типа)
Восемь кодов формата ASCII eCR
4 знака команды 4 знака параметра Код возврата
