24
RS
Крепление
Изделие должно быть установлено
на идеально
ровнои поверхности.
Возможные деформации, вызванные
неправильным креплением, могут привести к
изменениям характеристик и эксплуатационных
качеств варочнои панели.
Длина регуляционного винта крепежных крюков
регулируется перед началом монтажа
по толщине
кухонного топа:
толщина 30 мм: длина винта 17,5 мм;
толщина 40 мм: длина винта 7,5 мм;

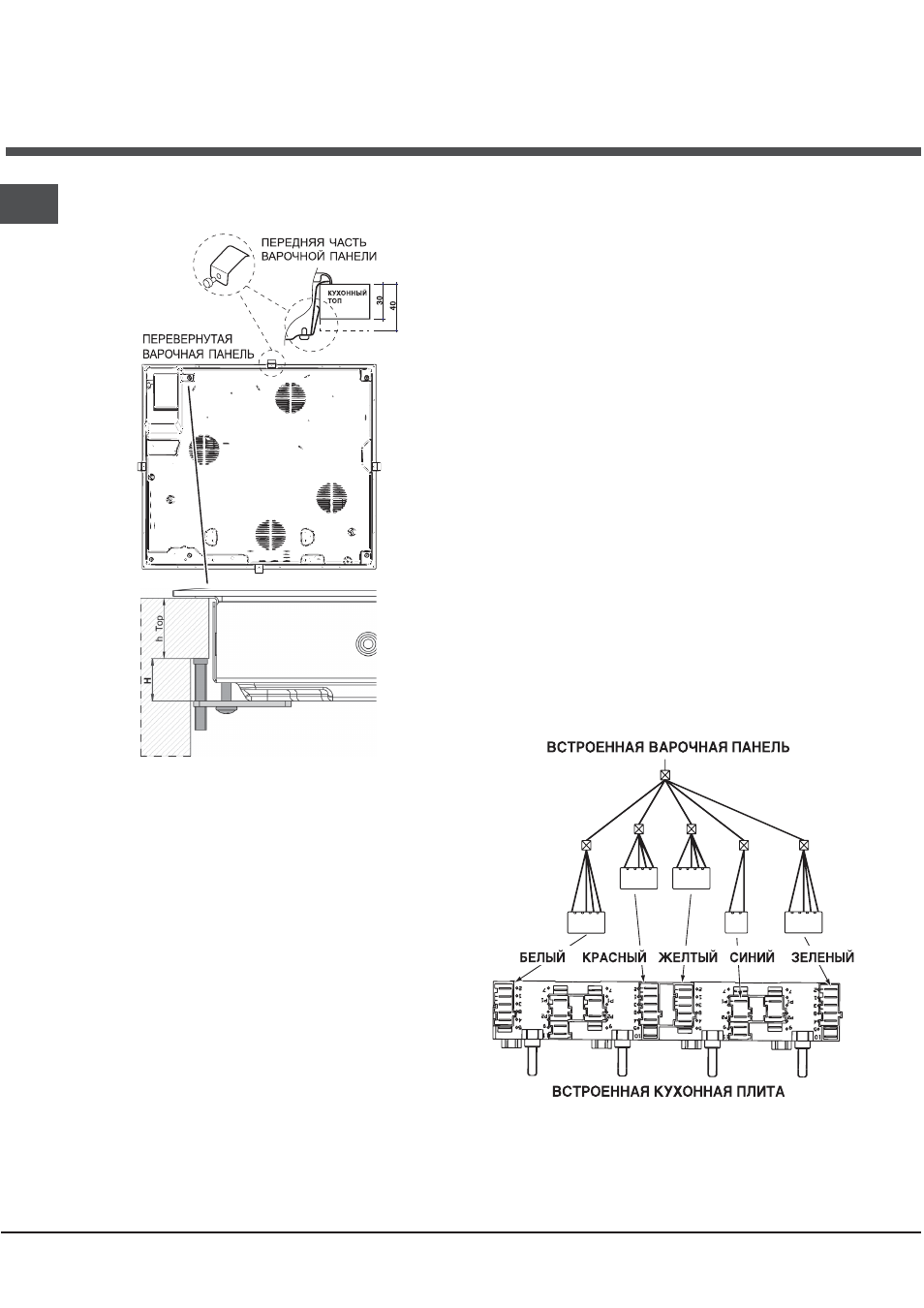

Порядок крепления изделия:
1. При помощи коротких тупых шурупов
привинтите 4 центровочные пружины в отверстиях,
расположенных по бокам варочнои панели;
2. Вставьте варочную панель в проем в кухонном
модуле, выровняите и слегка нажмите в центр
вплодь до идеального прилегания варочнои
панели к поверхности кухонного топа.
3. для варочных панелеи с боковыми профилями:
вставив варочную панели в нишу кухонного
модуля, вставьте 4 крепежных крюка (каждыи со
своим штифтом) по нижнему периметру варочнои
панели, закручивая их длинными острыми болтами
до тех пор, пока стекло не будет плотно прилегать
к кухонному топу.
Важно, чтобы шурупы центровочных пружин
оставались доступными.
В соответствии с правилами безопасности после
установки изделия в кухонныи модуль должна
быть исключена возможность касания к
электрическими частями.
Все защитные элементы должны быть
закреплены таким образом, чтобы их можно было
снять только при помощи специального
инструмента.
Соединение варочной панели с
духовым шкафом
Для эксплуатации данного изделия необходимо
соединить его со специальными духовыми
шкафами, перечень которых приводится в
конверте с технической документацией.
KRH 600 B - KRH 600 X - KRH 640 B - KRH 640 X
KRH 641 D B - KRH 641 D X - KRH 642 DO X - KRH
