ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Подключение:
Соедините SCART кабелем разъём SCART на задней панели
видеомагнитофона и разъём SCART на телевизоре.
Воспроизведение:
1.
Включите телевизор и нажмите кнопку [
TV/AV]
на ПДУ
телевизора.
2.
Воспользуйтесь кнопками
[ P+]/[P-]
на ПДУ для выбора в
списке источников сигнала пункта SCART2 AV и нажмите
[V+]/
[ENTER]
для подтверждения выбора.
3.
Включите видеомагнитофон и нажмите клавишу Play.
Примечание:
•
Через разъём SCART2 телевизор принимает видео сигнал CVBS (VIDEO).
•
Для приема сигнала Y/C необходимо в меню AV/TV выбрать пункт SCART2 Y/C вместо
SCART2 AV.
Поэтому, если после подключения видеомагнитофона имеет место
некорректная цветопередача, попробуйте выбрать пункт SCART2 Y/C при настройке
источника сигнала.
•
Для подключения внешнего устройства, имеющего только разъемы AV, используйте кабель-
переходник AV-SCART и выберите пункт SCART2 AV. В этом случае телевизор будет
принимать только сигнал CVBS(VIDEO).

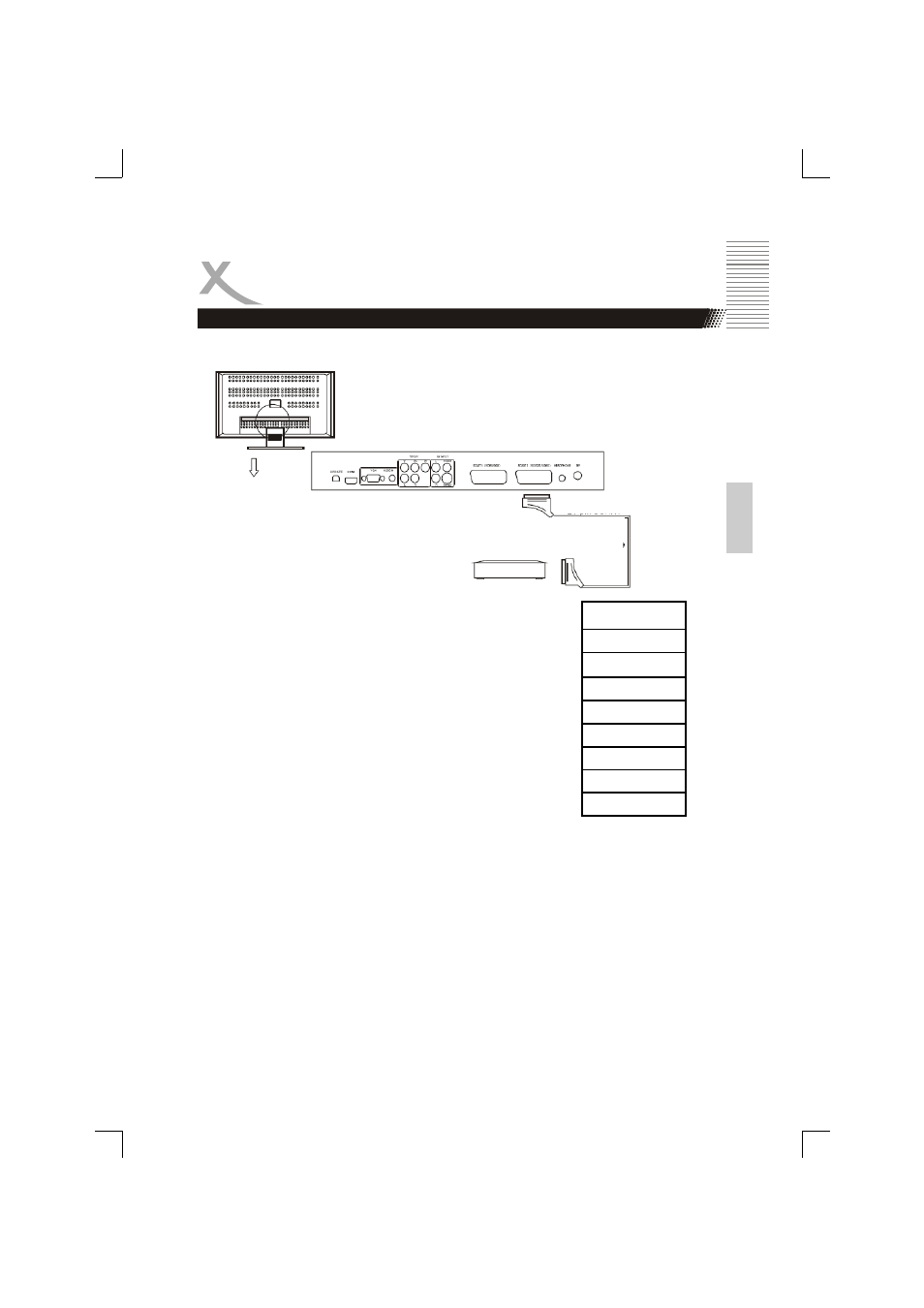

Подключение видеомагнитофона
TV
AV
SCART1AV
SCART2AV
S-VIDEO
YPb Pr
VGA
HDMI
SCART2YC
21-
пин коннектор
Видеомагнитофон
SCART
кабеля
SCART
кабель
