4

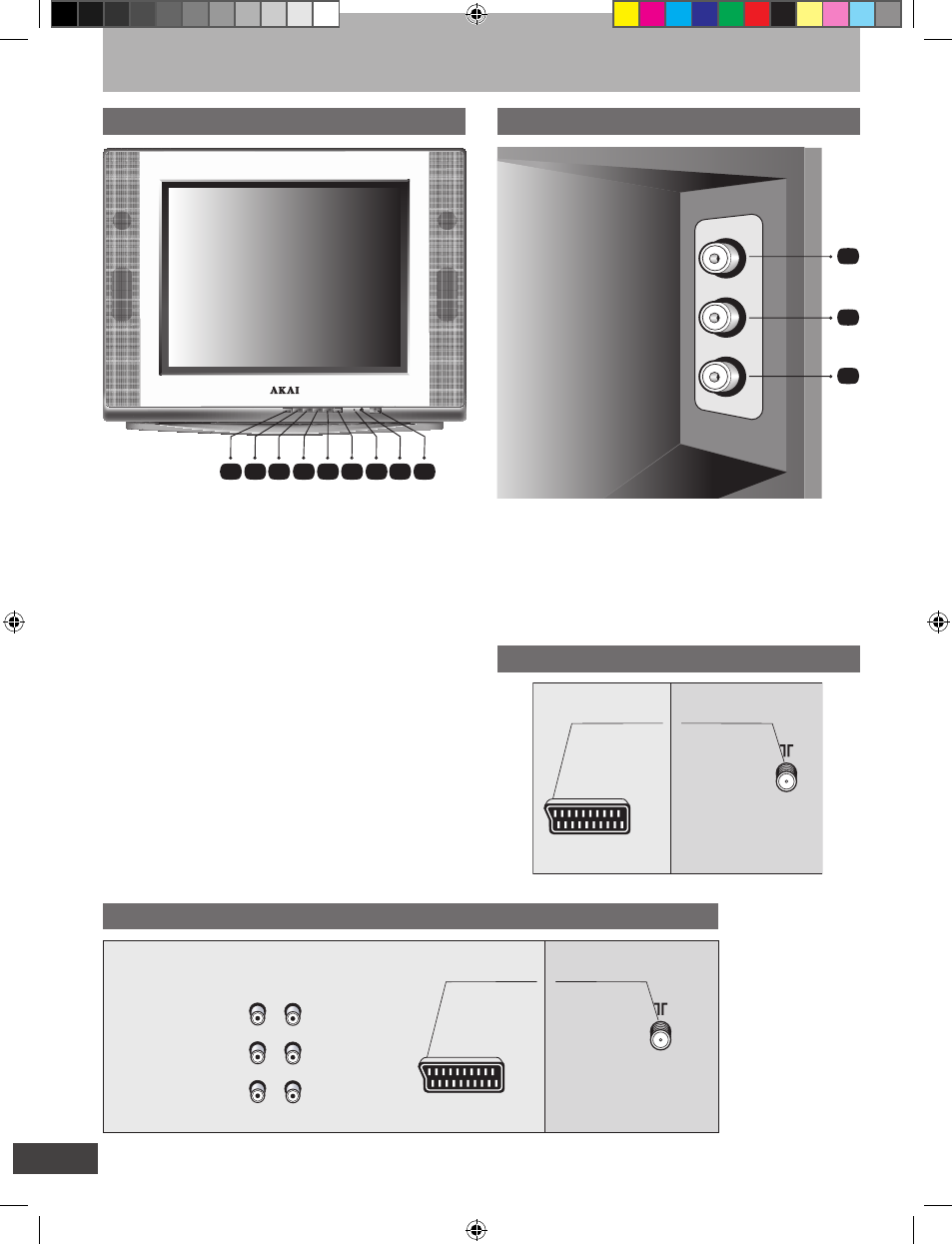

Введение. Назначение кнопок и разъемов
Передняя панель
TV/AV
V –
V +
P –
P +
MENU
3
7
Правая боковая панель
R
L
V
V
L
R
Выход АV
Композитный
видеовыход (CVBS)
Аудиовыход
левого канала
Аудиовыход
правого канала
Композитный
видеовход (CVBS)
Аудиовход
левого канала
Аудиовход
правого канала
Вход АV
OUT
V
L
R
IN
Разъем СКАРТ
Разъем для
подключения
антенны
SCART IN-OUT
Задняя панель 29CT06FS
1. TV/ AV — переключение режима работы телеви-
зора: AV — EURO-AV — TV
2. MENU — вызов на экран меню настроек телеви-
зора
3. V– — уменьшение громкости звука
4. V+ — увеличение громкости звука
5. P– — переключение программ в сторону меньших
номеров
6. P+ — переключение программ в сторону больших
номеров
7. Индикатор сети
8. Фотоприемник
9. Сетевая кнопка
1
2
4
5
6
8
9
V — композитный видеовход (CVBS)
L — входной разъем аналогового аудиосигнала (ле-
вый канал)
R — входной разъем аналогового аудиосигнала
(правый канал)
Разъем СКАРТ
Разъем для
подключения
антенны
SCART IN-OUT
Задняя панель 21CT06FS
