X193W

RU-10

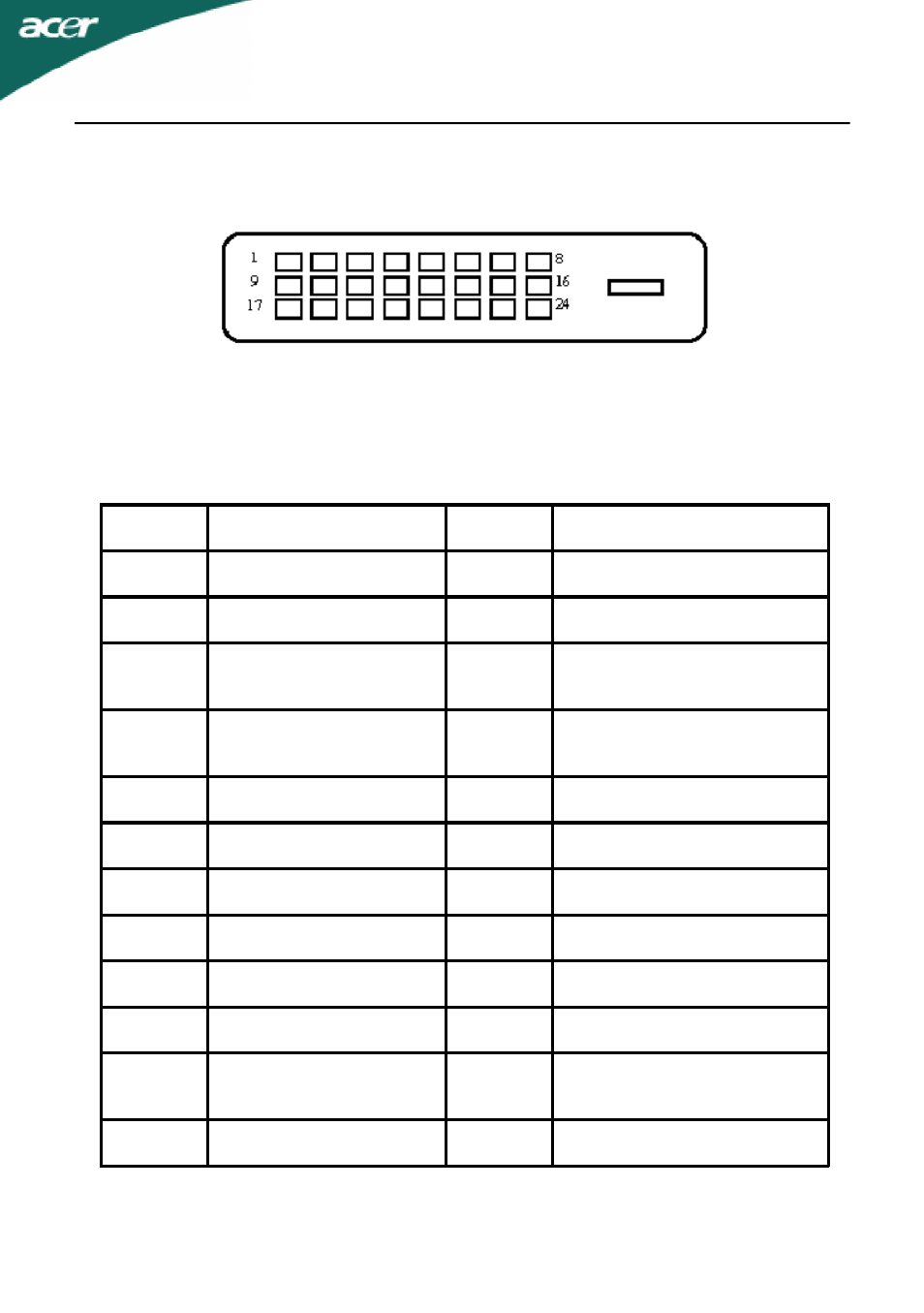

24-контактный сигнальный кабель цветного дисплея

Контакт

Значение

Контакт

Значение

1.

TMDS Data2-

13.

NC

2.

TMDS Data2+

14.

Питание +5 В

3.

TMDS Data 2/4

Shield

15.

GND (для +5 В

hsync.vsync)

4.

NC

16.

Определение "горячего"

подключени

5.

NC

17.

TMDS Data0-

6.

DDC Clock

18.

TMDS Data0+

7.

DDC Data

19.

TMDS Data 0/5 Shield

8.

NC

20.

NC

9.

TMDS Data1-

21.

NC

10.

TMDS Data1+

22.

TMDS Clock Shield

11.

TMDS Data 1/3

Shield

23.

TMDS Clock+

12.

NC

24.

DDC TMDS Clock-
