Инструкция по эксплуатации Acer GN245HQbmid
Страница 11
RU-10
Контакт
Значение
Контак
т
Значение
1.
TMDS Data2-
13.
TMDS Data3+
2.
TMDS Data2+
14.
Питание +5 В
3.
TMDS Data GND
15.
Self tect
4.
TMDS Data4-
16.
Определение "горячего"
S
подключени
5.
TMDS Data4+
17.
TMDS Data0-
6.
DDC Clock
18.
TMDS Data0+
7.
DDC Data
19.
TMDS Data GND
8.
NC
20.
TMDS Data5-
9.
TMDS Data1-
21.
TMDS Data5+
10.
TMDS Data1+
22.
TMDS Clock GND
11.
TMDS Data GND
23.
TMDS Clock+
12.
TMDS Data3-
24.
TMDS Clock-

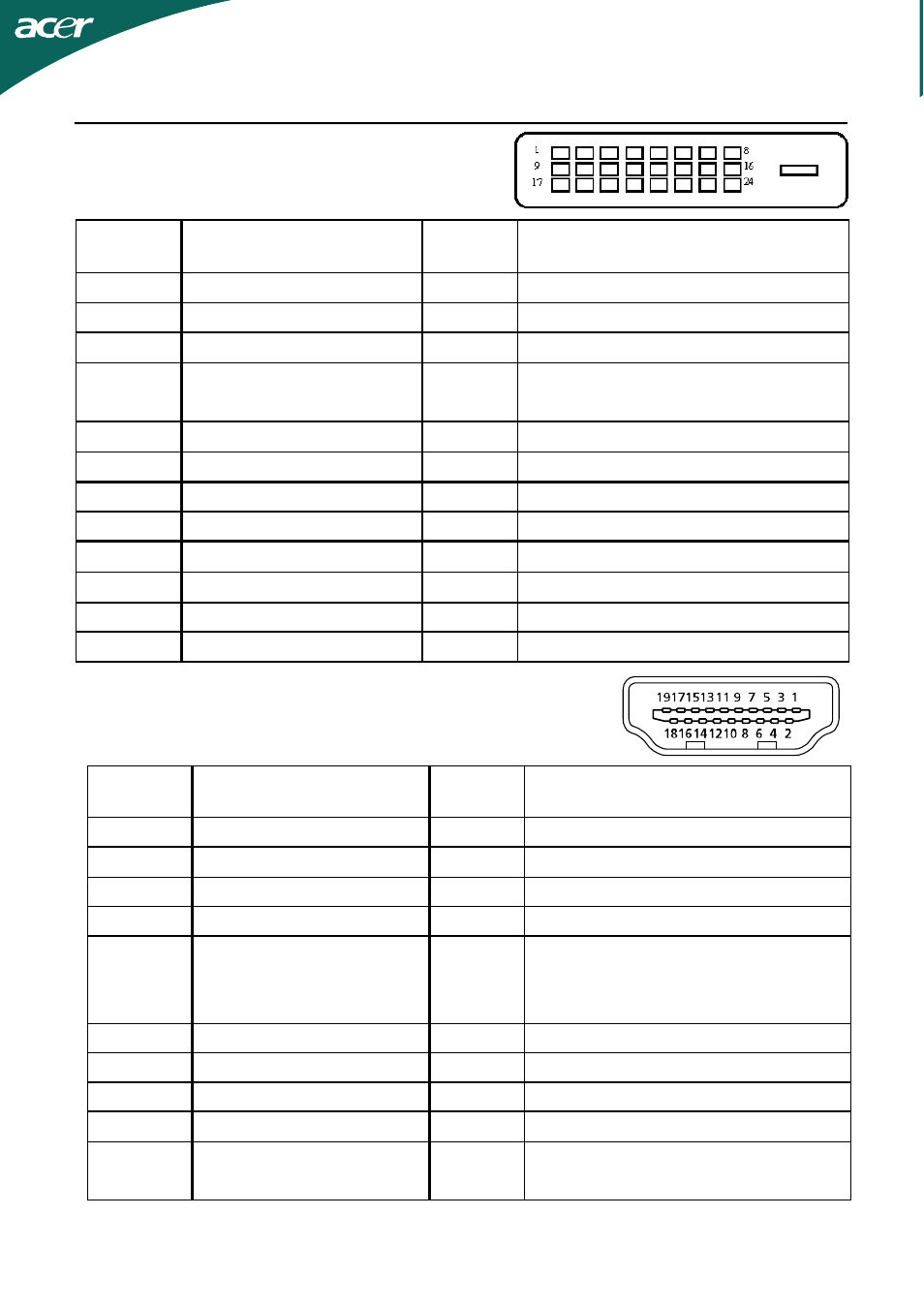

24-контактный сигнальный кабель
цветного дисплея*
19-контактный сигнальный кабель
цветного дисплея*
*
для определенных моделей
Контакт
Значение
Контак
т
Значение
1.
Данные TMDS 2+
10 .
Тактовый сигнал TMDS +
2.
Данные TMDS 2 экран
11 .
Тактовый сигнал TMDS, экран
3.
Данные TMDS 2-
12 .
Тактовый сигнал TMDS -
4.
Данные TMDS 1+
13 .
CEC
5.
Данные TMDS 1 экран
14 .
Зарезервировано (нормально
замкнутое состояние в
устройстве)
6.
Данные TMDS 1-
15 .
SCL
7.
Данные TMDS 0+
16 .
SDA
8.
Данные TMDS 0 экран
17 .
Земля DDC/CEC
9.
Данные TMDS 0-
18 .
Питание +5 В
19 .
Определение "горячего"
подключения
