2
Ручка для переноски.
Проушины для крепления на стену.
Разьем для наушников.
Разьемы RCA: аудиовходы левый/правый каналы.
Разьем RCA: видеовход.
Разьем S VIDEO.
Разьем SCART.
Вход внешней антенны (75 ).
Шнур питания.
Кнопка включения/выключения дежурного
режима.
Кнопка вызова меню.
Кнопки управления громкостью и изменения
параметров в меню.
Кнопки переключения программ “по кольцу”
и передвижения по меню.
Приемник команд пульта управления.
Индикатор дежурного режима.
ЖК телевизор поставляется в сборе с регулируемой настольной подставкой, которая крепится четырьмя
винтами к задней стенке телевизора. В комплект поставки может входить регулируемый настенный крон
штейн, регулирующий наклон в вертикальной плоскости, порядок установки которого описан ниже.

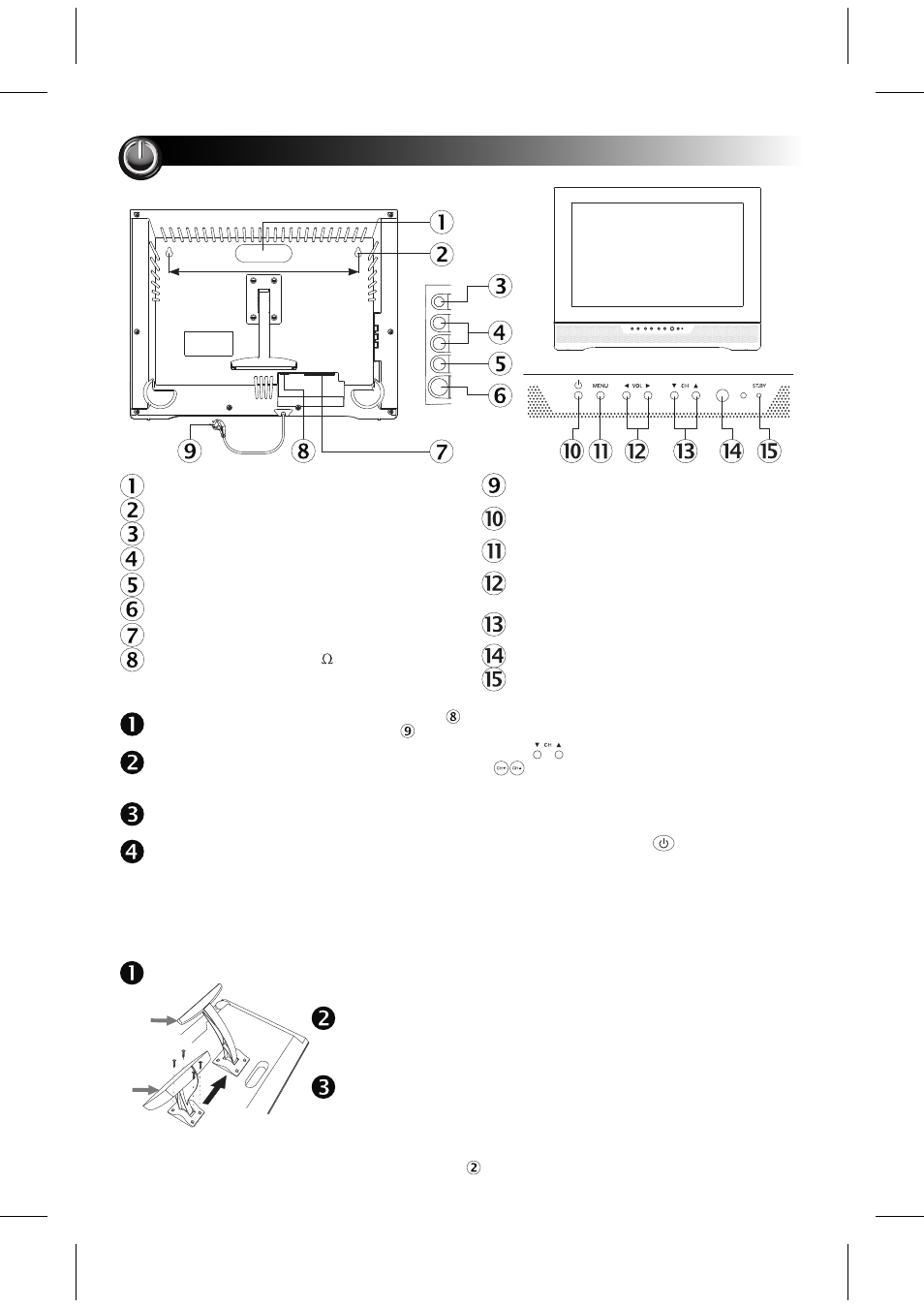

Устройство ЖК телевизора H LCD2012.
мягкий материал для защиты экрана и корпуса.
Открутите четыре винта (М4х16) и снимите настольную подставку с
задней стенки. Затем этими же винтами прикрутите к задней стенке
телевизора кронштейн для настенного монтажа. Не используйте винты
крепления другого размера во избежание повреждения телевизора!
При настенном монтаже кронштейн телевизора крепится к верти
кальной поверхности двумя шурупами (входят в комплект поставки).
Расстояние между центрами шурупов 128 мм.
УСТРОЙСТВО ЖК ТЕЛЕВИЗОРА И ЕГО УСТАНОВКА
Включение телевизора
Вставьте антенный штекер в антенное гнездо (см. "Устройство ЖК телевизора") на задней панели.
После включения вилки шнура питания в сетевую розетку засветится индикатор дежурного режима.
Переведите телевизор в рабочий режим нажатием кнопок на передней панели телевизора, ци
фровыми кнопками пульта управления или кнопками . Индикатор дежурного режима погаснет, и
через несколько секунд появится изображение на экране.
Телевизор был настроен на заводе изготовителе на каналы, частоты которых могут отличаться от час
тот каналов в Вашей местности. Выполните действия, описанные в пункте “Настройка телевизора”.
Переключение телевизора в дежурный режим производится нажатием кнопки пульта дистанцион
ного управления или передней панели телевизора, при этом телевизор потребляет малое количество
энергии и может оставаться в этом режиме длительное время.
Монтаж телевизора с помощью настенного кронштейна или подставки.
Настенный
кронштейн
Настольная
подставка
При регулировании наклона телевизора не прикладывайте к подставке или кронштейну излишних усилий
во избежание повреждения их механической части.
Допускается крепление на стену с помощью проушин , расположенных на задней стенке телевизора.
Отсоедините все кабели от телевизора, положите телевизор экраном вниз, предварительно подложив
Передняя панель управления
Б
о
ко
ва
я
п
ан
е
ль
318 мм
