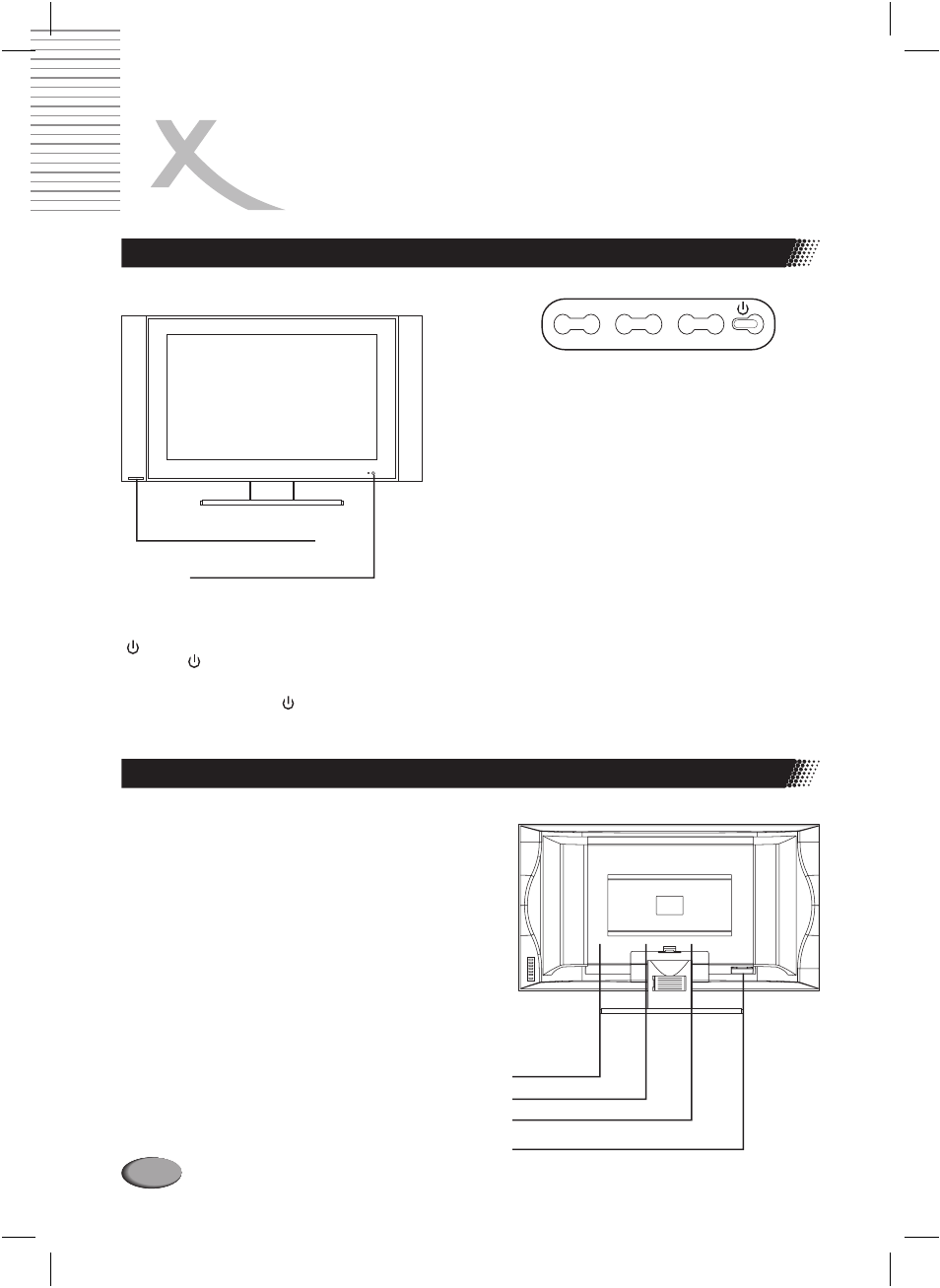

РАЗЪЕМЫ ДЛЯ ПОДКЛЮЧЕНИЙ
И КНОПКИ ДЛЯ УПРАВЛЕНИЯ
Фронтальная панель
Кнопочная панель телевизора (расположена на
верхней панели корпуса телевизора)
[TV/AV
OK
MENU
VOL-
VOL+
CH-
Кнопки Описание
Выбор одного из режимов TV, AV, Av1, Av2,
YPbPr, PC, DVI.
При работе с опциями экранных меню
соответствует функции кнопки
на ПДУ.
Отображение экранного меню.
Уменьшение громкости. Регулировка значения
параметра в экранных меню.
Увеличение громкости. Регулировка значения
параметра в экранных меню.
Переключение каналов в сторонууменьшения.
Выбор параметра или функции в экранных
меню.
]
[ ]
[ ]
[ ]
[ ]
TV/AV MENU VOL- VOL+ CH- CH+
Сенсор ИК-порта
Выключатель питания
Передняя панель
[ ]
[ ]
[ ]
[CH+ ]
CH+ Переключение каналов в сторонуувеличения.
Выбор параметра или функции в экранных меню.
Включение телевизора или переход в режим энергосбережения STANDBY аналогично функции кнопки
на ПДУ.
Примечание:
Значками в руководстве по эксплуатации обозначается кнопка, расположенная
На кнопочной панели телевизоре или на ПДУ телевизора.
Блок
разъемов 1
Блок разъемов 2
Блок разъемов 3
Разъем электропитания
Задняя панель телевизора
Разъем электропитания
Выключатель питания
Блок разъемов 1
Блок разъемов 2
Блок разъемов 3
Конструктивный элемент Описание
Р а з ъ е м д л я п о д к л ю ч е н и я
шнура электропитания
В к л ю ч е н и е
и о т к л ю ч е н и е
эл е к т р о п и та н и я в н у т р е н н и х
схем телевизора
AV
в х о д ( 1 ) , р а з ъ е м д л я
подключения наушников, см.
рисунок «Блок разъемов 1»
Антенный вход, AV вход/выход
( 2 ) ,
к о м п о н е н т н ы й Y P b P r
видео вход, см. рисунок «Блок
разъемов 2»
VGA и DVI входы, см. рисунок
«Блок разъемов 3»
Тыловая панель
