4

Меры предосторожности

• Не прокладывайте соединительные провода

вблизи деталей автомобиля, которые
нагреваются во время его движения.


• Надежно закрепляйте разъемы, чтобы они

были зафиксированы надлежащим образом.
Ненадежное соединение может вызвать шум
или помехи в работе магнитолы.

Эта автомагнитола не предназначена для
использования шасси автомобиля в качестве
электрической возвратной цепи от акустической
системы к магнитоле. Для соединения между
собой каждой из акустических систем и
магнитолы всегда необходимо использовать два
соединительных провода.

4

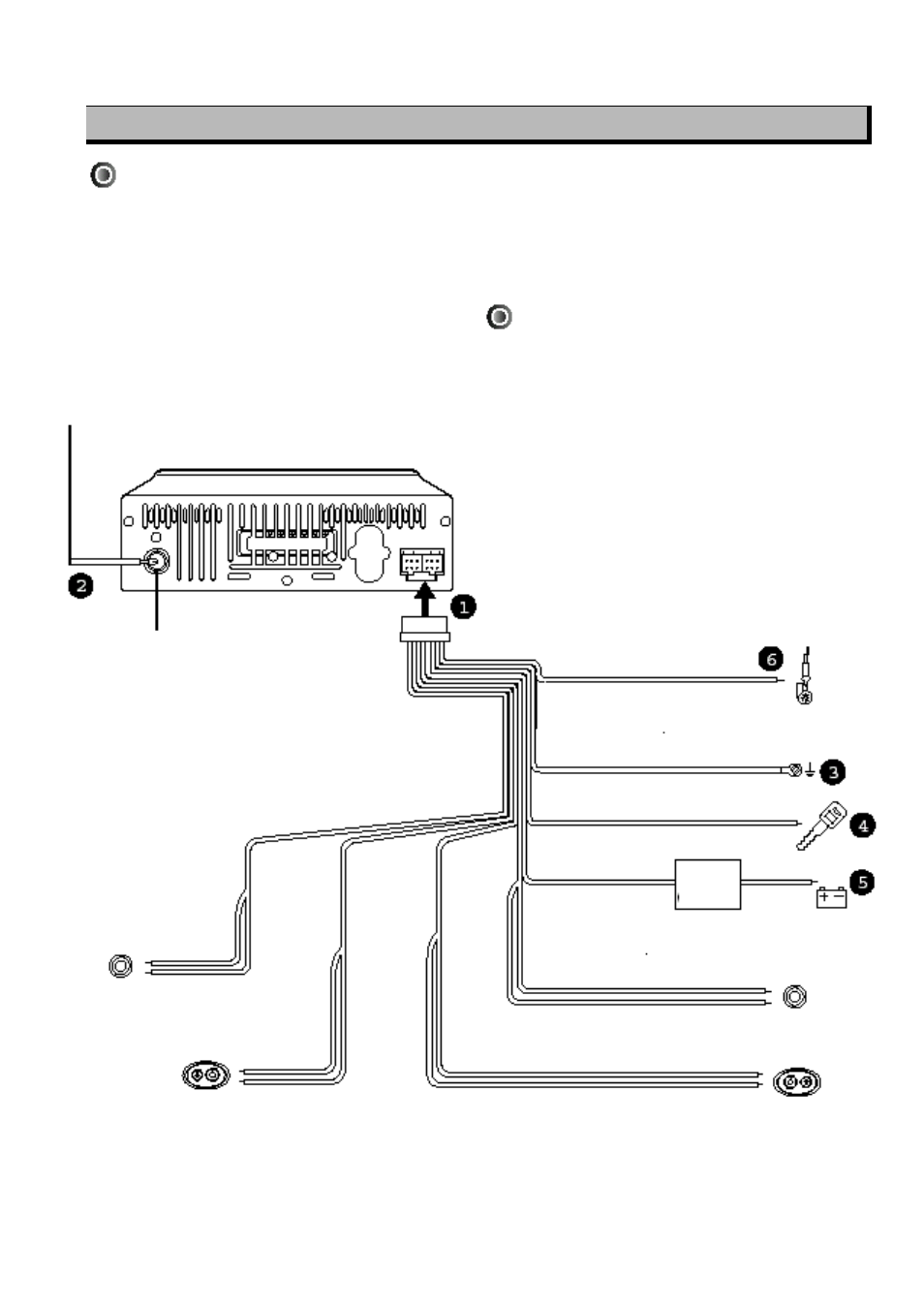

Подключение 4 акустических
систем

Используйте акустические системы с
сопротивлением 4-8 Ом. См. приведенную ниже
схему соединений.

Примечание:

Не меняйте полярность соединителей акустических
систем.

Сигнальный провод антенны

Разъем антенны

К антенне с электроприводом

ЖЕЛТЫЙ

ЧЕРНЫЙ

КРАСНЫЙ

ОРАНЖЕВЫЙ

ЛЕВЫЙ
ФРОНТАЛЬНЫЙ

Коробка
фильтра
Предохранитель
в цепи (10 А)

ЛФ "+"
ЗЕЛЕНЫЙ

ЛФ "–"
ЗЕЛЕНЫЙ / ЧЕРНЫЙ

ПРАВЫЙ
ФРОНТАЛЬНЫЙ

ПФ "+"
СИНИЙ

ПФ "–"
СИНИЙ/ЧЕРНЫЙ

ЛЕВЫЙ
ТЫЛОВОЙ

ЛТ "+"
БЕЛЫЙ

ЛТ "–"
БЕЛЫЙ/ЧЕРНЫЙ

ПРАВЫЙ
ТЫЛОВОЙ

ПТ "+"
СЕРЫЙ

ПТ "-"
СЕРЫЙ/ЧЕРНЫЙ
