6

Краткое руководство по началу работы

4

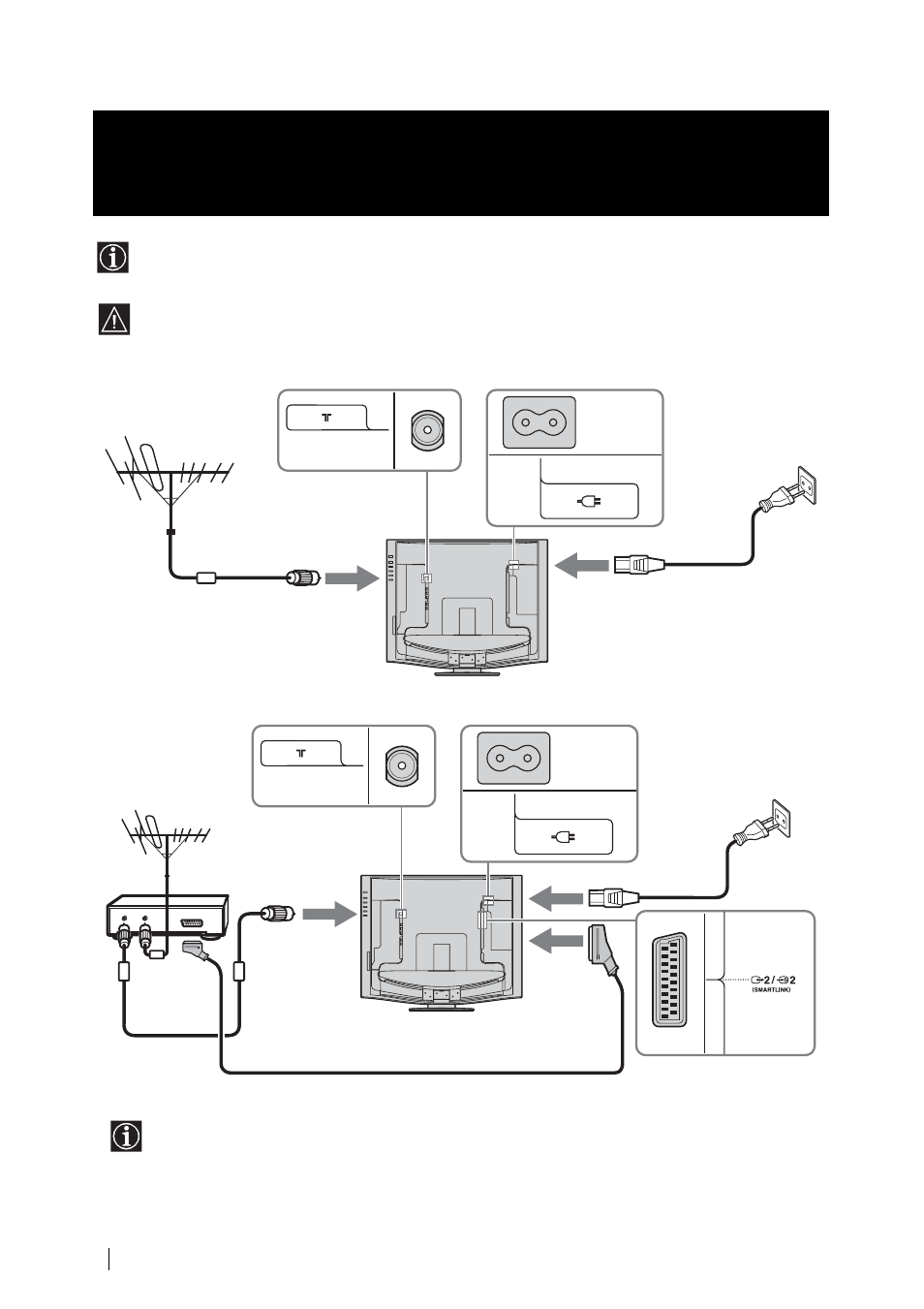

Подсоединение антенны,
видеомагнитофона и кабеля питания к
телевизору

• Используйте прилагаемый кабель питания (тип C-6 или тип BF, см. стр. 4).
• Для подсоединения антенны используйте прилагаемый коаксиальный кабель.

Не включайте штепсельную вилку в розетку, пока не будут выполнены все соединения.

OUT

IN

• Более подробные сведения о подсоединении видеомагнитофона см. в разделе

“Подключение дополнительного оборудования” на стр. 68.

• Обратите внимание на то, что некоторые кабели с разъемами Scart могут не

соответствовать разъему на телевизоре.

Видеомаг-
нитофон

Подсоедините прилагаемый
коаксиальный кабель.

Подсоедините
прилагаемый кабель
питания (тип C-6 или тип
BF, с заземлением).

Кабель с разъемами Scart приобретается отдельно.

Подсоединение антенны

Подключение антенны к видеомагнитофону

Подсоедините
прилагаемый
кабель питания
(тип C-6 или тип
BF, с заземлением).
