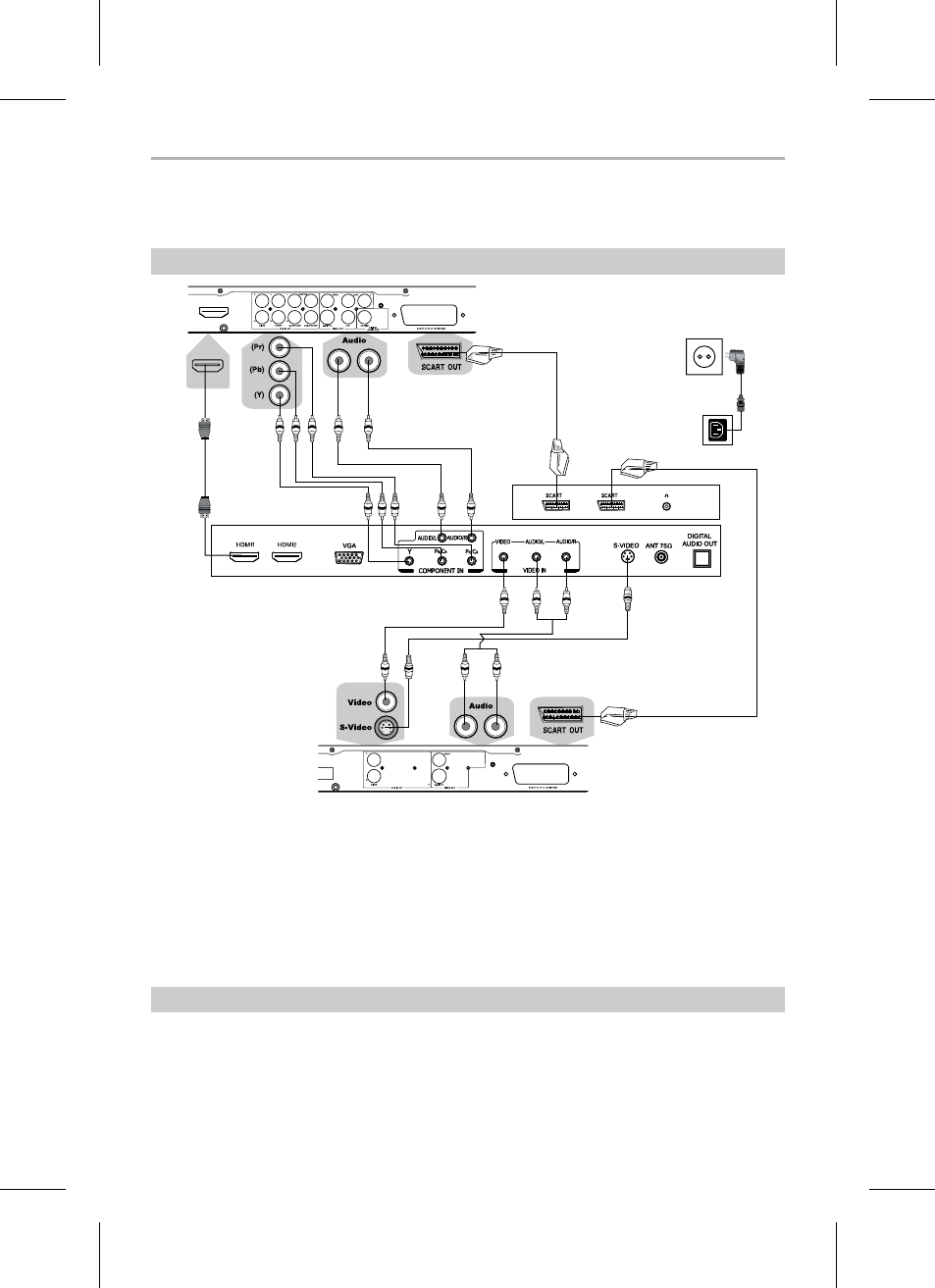

Подключение к DVD плееру/видеомагнитофону
Подключение к видеокамере
ПОДКЛЮЧЕНИЕ
6
Задняя панель DVD−плеера
Задняя панель VHS−плеера
Сеть электропитания
Для того чтобы получить изображение лучшего качества, воспользуйтесь подключением через
компонентный (Y Pb/Cb Pr/Cr) вход.
1. Метод А. Для подключения через композитные аудио−, видеоразъемы используйте прилагающиеся
в комплекте кабели в соответствии с иллюстрацией.
Метод B. Используйте кабель SCART для подключения DVD−плеера или VHS−видеомагнитофона.
Метод С. Используйте компонентный кабель для подключения к разъему Y Pb/Cb Pr/Cr DVD−плеера.
Используйте аудиокабель для подключения к аудиовыходу DVD−плеера.
Метод D. Для приема изображения высокого разрешения используйте разъем HDMI для подключения
к телевизору. Использовать дополнительный аудиокабель не нужно.
2. Перед включением телевизора в сеть подсоедините все необходимое оборудование.
3. Нажмите клавишу POWER, для того чтобы включить телевизор.
4. Для выбора источника сигнала воспользуйтесь клавишей SOURCE.
Метод А. Используйте аудио−, видеокабели для подключения к композитным разъемам телевизора.
ПРИМЕЧАНИЯ
• Подключайте только предназначенные для этого устройства.
• При использовании S−Video и Y Pb Pr видеовходов сигнал на видеовыход SCART не поступает.
• При использовании интерфейса HDMI включайте источник раньше устройства или до переключения
устройства в режим HDMI.
1 2
HDMI
Внимание!
Перед подключением убедитесь, что все компоненты выключены.
Внимательно прочтите инструкцию по подключению. В случае необходимости обратитесь к иллюстрациям.
Не подключайте сетевой шнур телевизора к сетевой розетке и не закрепляйте телевизор на стене
до выполнения всех подключений.
Метод А
Метод B
Метод B
Метод D
Метод C
или
