Samsung HT-DS100 - Инструкция (Страница 17)

16

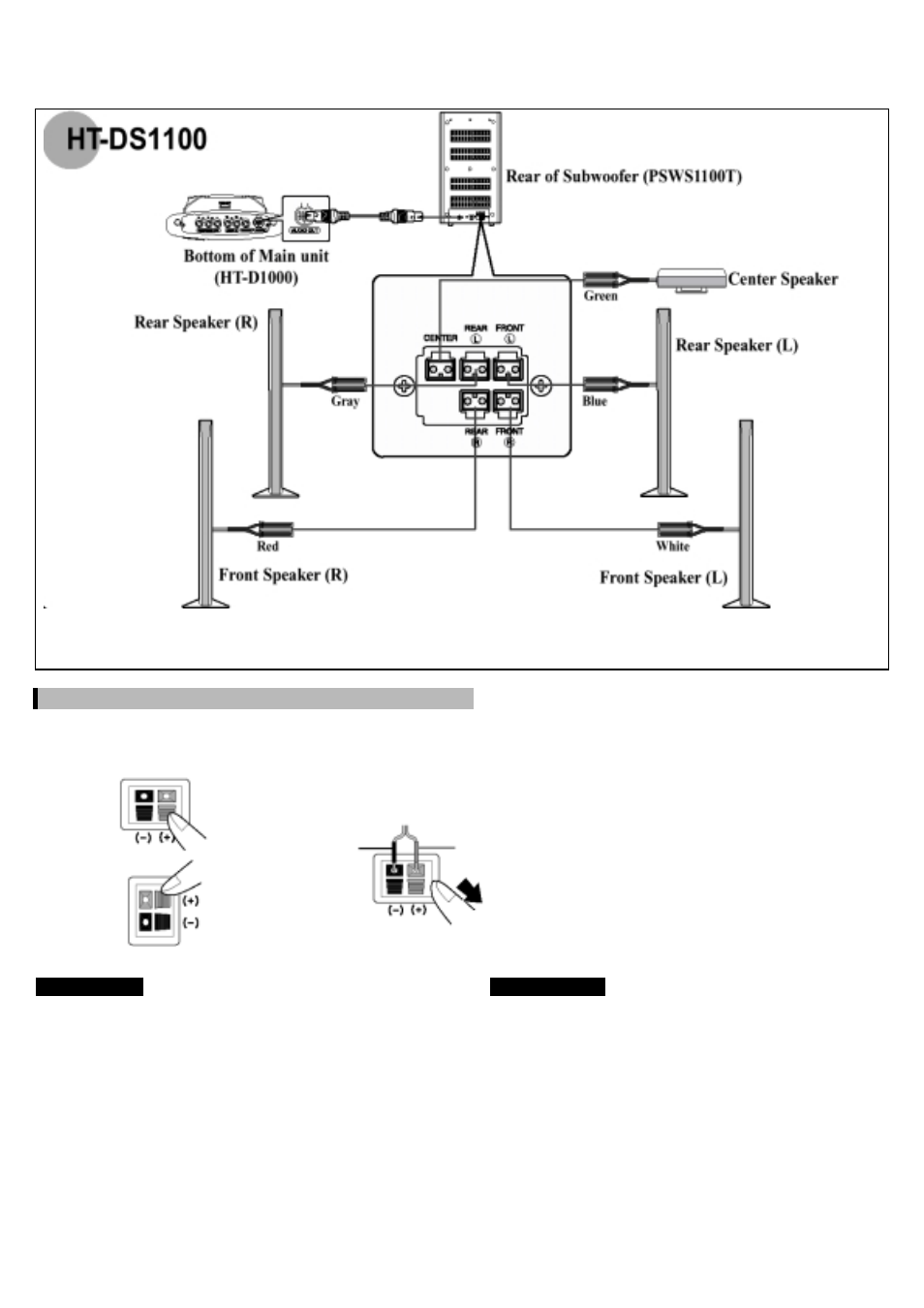

1- Низ основного блока (HT-D1000); 2- Тыловой громкоговоритель (П); 3- Серый; 4- Красный; 5- Фронтальный громкоговоритель (П); 6- Задняя
стенка сабвуфера (PSWS1100T; 7- Зеленый; 8- Синий; 9- Центральный громкоговоритель; 10- Тыловой громкоговоритель (Л); 11- Белый;
12- Фронтальный громкоговоритель (Л)
Подсоединение громкоговорителей
1 Нажмите язычок клеммы на
задней панели
громкоговорителя.
Только PSWS1100T
2 Вставьте провод с изоляцией
черного цвета в черную (–)
клемму, а провод с изоляцией
серого цвета в серую (+) клемму
и отпустите язычок. 3 Подсоедините кабели правильного
цвета от громкоговорителей к
выходным гнездам такого же цвета на
задней стенке сабвуфера, соблюдая
маркировку полярности (+/-).
Пример: Подсоедините зеленый кабель от
центрального громкоговорителя к
зеленому выходному гнезду на
задней стенке сабвуфера, в
соответствии с маркировкой
полярности (+/-).
Внимание Примечание
• Не позволяйте детям играть с громкоговорителями или рядом
с ними. Они могут получить травму в случае падения
громкоговорителя.
• При подсоединении проводов к громкоговорителям
проверяйте, что вы подсоединяете их с соблюдением
правильной полярности (+/-).
• Никогда не прикасайтесь к клеммам громкоговорителей при
включенном питании системы. Это может привести к
поражению электрическим током.
• Если вы установите громкоговоритель рядом с телевизором,
могут возникнуть искажения цветов на экране телевизора из-
за магнитного поля, генерирующегося при работе
громкоговорителя. Если это произойдет, переместите
громкоговоритель подальше от телевизора.
1
2
3
4
5
6
7
8
9
10
12
11
или
Черный Серый
