Введение
1.2
Расположение компонентов
устройства

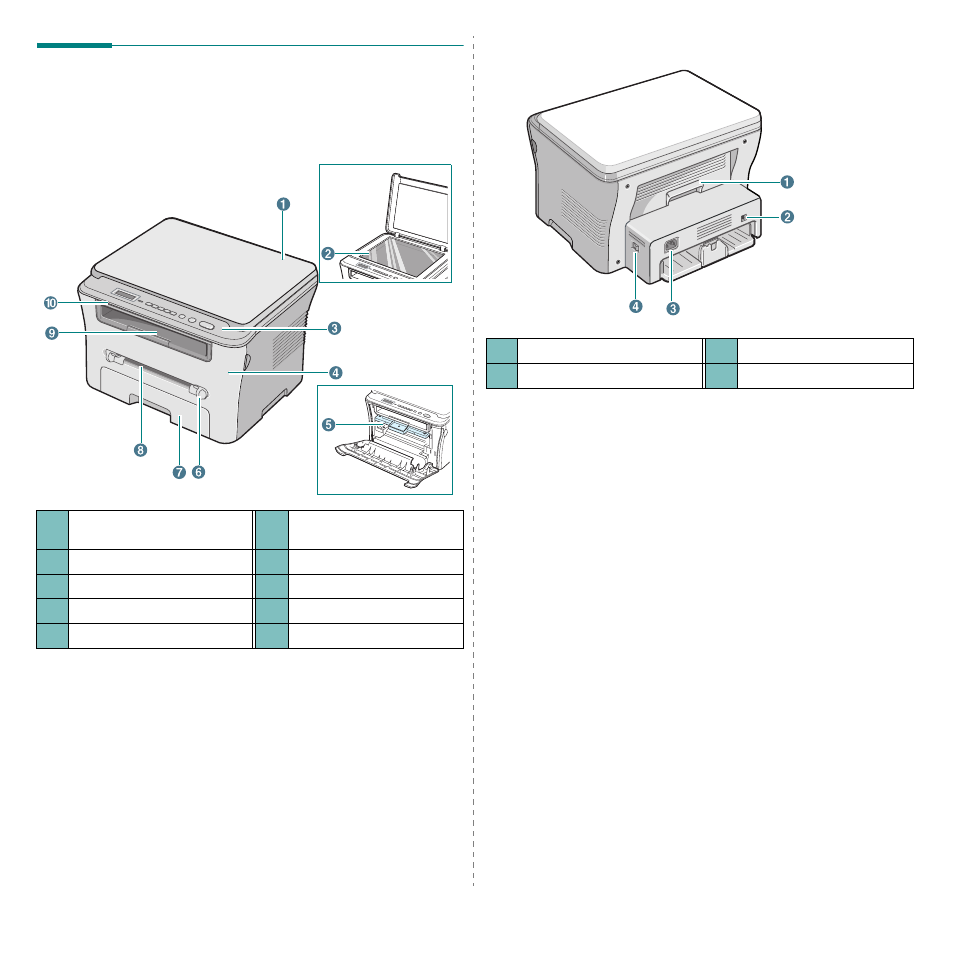

На рисунке показаны основные компоненты устройства.
Вид спереди
1
Крышка стекла
экспонирования
6
Направляющие ручного
податчика
2
Стекло экспонирования
7
Входной лоток для бумаги
3
Панель управления
8
Ручной податчик
4
Передняя крышка
9
Выходной лоток
5
Картридж
10
Модуль сканирования
Вид сзади
1
Задняя крышка
3
Разъем питания
2
Порт USB
4
Выключатель питания
