12
Техническое обслуживание

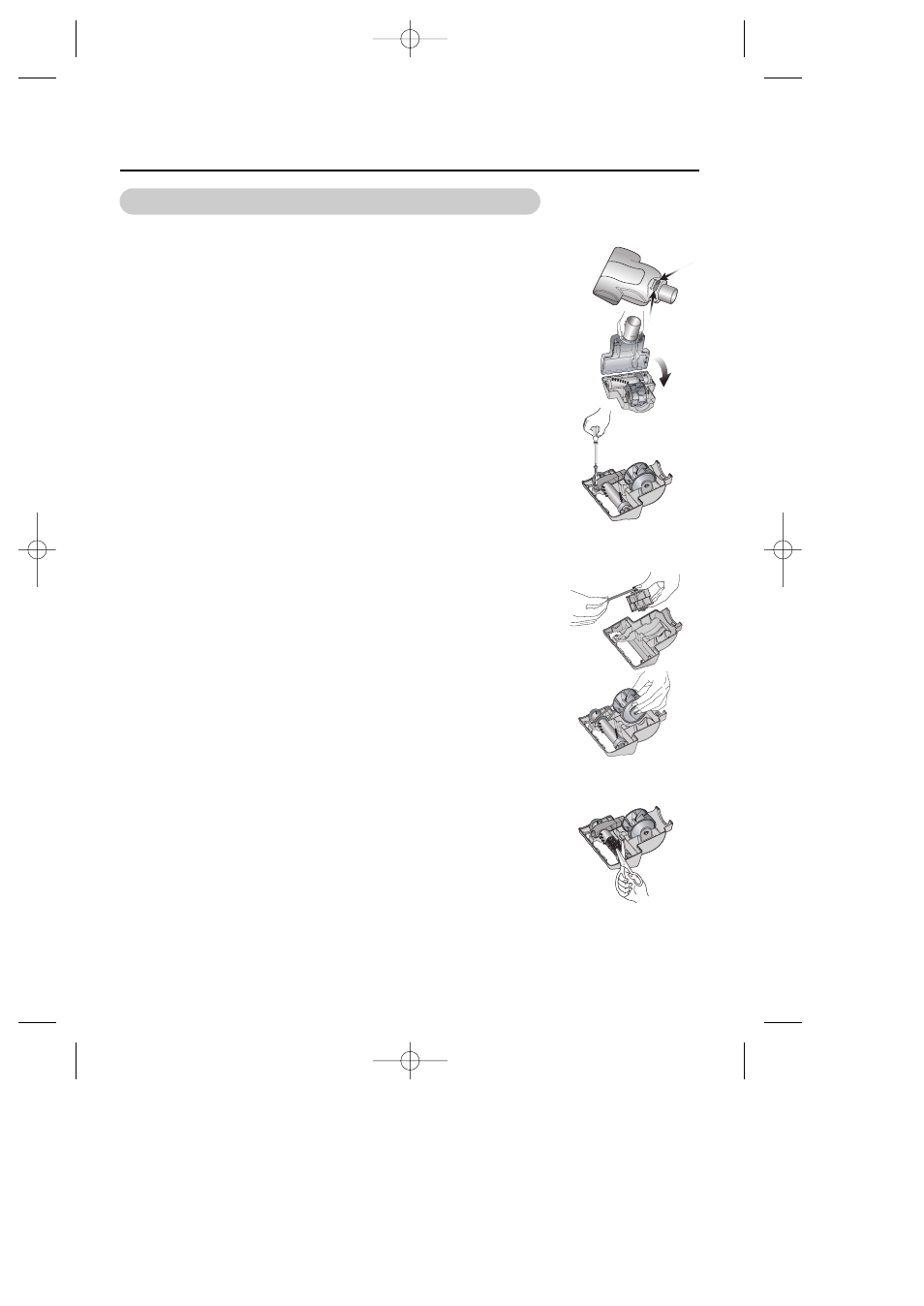

Насадка с приводом (вращающаяся щетка)
*Замена обоймы щеткодержателя
Снимите насадку со шланга и переверните ее. Сдвиньте защелку в
положение открывания и снимите нижнюю пластину.
Отверните один винт и снимите защитный экран ремня.
Снимите обойму щеткодержателя вместе с крайними пластинами и
уберите в сторону.
Проверьте состояние ремня. Если ремень поврежден, замените его.
(См. далее.)
Перевернув загнутыми краями вниз, сдвиньте крайние пластины
обоймы в гнезда насадки.
Чтобы заменить нижнюю пластину, вставьте четыре петли,
расположенные по краям нижней пластины, в гнезда на передней части
насадки. Установите нижнюю пластину на ось и защелкните.
1
2
3
4
5
6
*Замена ремня
Для снятия турбины с силой потяните ее на себя.
Выкрутите винт и снимите крышку ремня.
Снимите ремень со шкива турбины. Установите новый ремень.
Расположите упоры плоской стороны турбины в направлении вниз, а
затем задвиньте упоры в углубления корпуса насадки и защелкните на
место.
Замените обойму щеткодержателя и нижнюю пластину.
1
2
3
4
5
*Чистка обоймы щеткодержателя
 При помощи ножниц удалите шерсть животных или другие
волокна, намотавшиеся на щетку.
